HBG-200-36DA

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 198W 1 90V(AC) 305V(AC) 5.5A 底座安装 132mm*132mm*66.5mm
供应商型号: SCE-HBG-200-36DA
供应商: 海外现货
标准整包数: 1

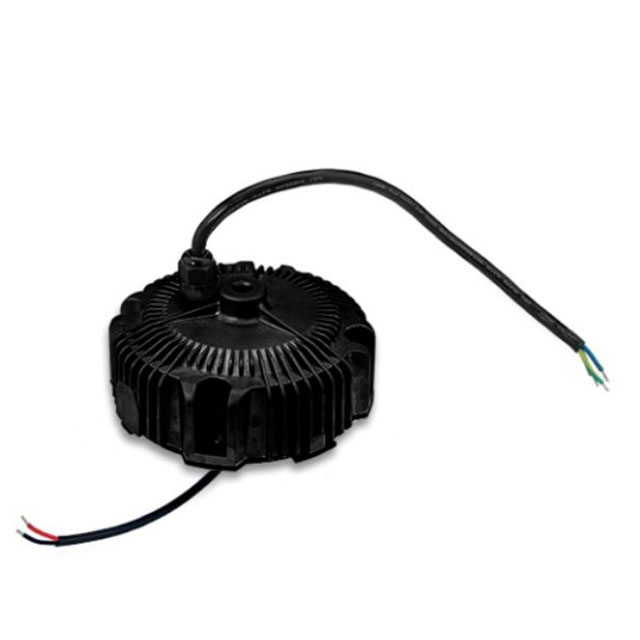

MEAN WELL/台湾明纬 开关电源 HBG-200-36DA

HBG-200-36DA概述


    产品简介


    HBG-200系列是一款200W恒压恒流LED驱动器,具有卓越的工作效率,适用于广泛的LED照明应用。该驱动器通过直接驱动方式(恒流模式)或额外的DC/DC驱动器驱动LED模块(恒压模式)。其额定电压为127~431VDC,额定电流为1.9A/115VAC、1A/230VAC和0.9A/277VAC。HBG-200系列提供多种型号,包括HBG-200-36、HBG-200-48和HBG-200-60,分别对应不同的输出电压范围。

    技术参数


    HBG-200系列的主要技术参数如下:
    - 额定功率:198W或196.8W
    - 额定电流:1.9A/115VAC、1A/230VAC和0.9A/277VAC
    - 额定电压:127~431VDC
    - 频率范围:47~63Hz
    - 最大输出电压:36V、48V和65~75V
    - 工作温度:-40~+85℃
    - 储存温度:-40~+80℃,湿度范围为10~95%RH
    - 防护等级:IP65/IP67
    - 效率:高达93.5%
    - 谐波失真:小于20%
    - 保护机制:短路保护、过温保护、过载保护和过电压保护
    - 浪涌免疫:符合EN61000-4-5标准
    - 电磁兼容性:符合EN55015、EN61000-3-2 Class C标准
    - 尺寸:参见机械规范部分

    产品特点和优势


    HBG-200系列具备多项独特的功能和优势:
    - 高效率:最高可达93.5%,保证了节能效果。
    - 高可靠性:采用过温保护和短路保护,提高了产品的长期稳定性。
    - 宽输入电压范围:支持90~305VAC的宽输入电压,适应性强。
    - 多功能调光:支持0~10VDC、10V PWM信号和电阻调光,可实现精确的调光控制。
    - 兼容性:与DALI协议兼容,可实现智能照明控制。

    应用案例和使用建议


    HBG-200系列常用于高棚灯、工厂照明、仓库照明和其他大型照明项目。对于用户来说,建议在安装前仔细检查产品的外观,确保没有损坏。此外,为了防止驱动器在运输过程中受损,整个灯具的重量应限制在10kg以内。考虑到工作温度范围较广,建议在极端环境中适当采取散热措施。

    兼容性和支持


    HBG-200系列与DALI协议兼容,可实现智能照明控制。制造商提供了详细的技术支持和维护信息,用户如有任何兼容性问题,可以联系MEAN WELL寻求帮助。

    常见问题与解决方案


    1. 问:在低温环境下启动时,驱动器是否会受到影响?
    - 答:不会,HBG-200系列能够在-40℃的环境下正常工作,确保在极寒条件下也能稳定运行。
    2. 问:如何进行调光操作?
    - 答:HBG-200系列支持0~10VDC、10V PWM信号和电阻调光,可以通过连接不同的调光源来调整输出电流。
    3. 问:驱动器的最大负载是多少?
    - 答:HBG-200系列的最大负载取决于具体型号。例如,HBG-200-36的最大输出电流为3.3A,HBG-200-48的最大输出电流为4.1A。

    总结和推荐


    综上所述,HBG-200系列是一个功能强大、可靠且高效的产品,适用于各种工业和商业照明应用。其高效率、宽输入电压范围、多功能调光能力和优秀的可靠性使其在市场上具有很强的竞争优势。强烈推荐使用HBG-200系列作为LED驱动器选择。如果对产品的兼容性有任何疑问,建议咨询MEAN WELL的专业技术人员。

HBG-200-36DA参数

参数
电压-输出2 -
输出功率 198W
电流-输出2 -
电压-输出4 -
电压-输出3 -
负载调节 -
输出数量 1
电流-输出1 5.5A
最大输入电压 305V(AC)
电压-输出1 -
最小输入电压 90V(AC)
长*宽*高 132mm*132mm*66.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-200-36DA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-200-36DA HBG-200-36DA数据手册

HBG-200-36DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 682.5112
5+ ¥ 659.7535
10+ ¥ 627.9807
20+ ¥ 605.223
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 682.51
直接购买
加入购物车
