首页  >  产品百科  >  HBG-240P-60A

HBG-240P-60A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 90V(AC) 305V(AC) 4A 导线安装,底座安装 35mm(高度)
供应商型号: 1866-2220-ND
供应商: Digi-Key
标准整包数: 1

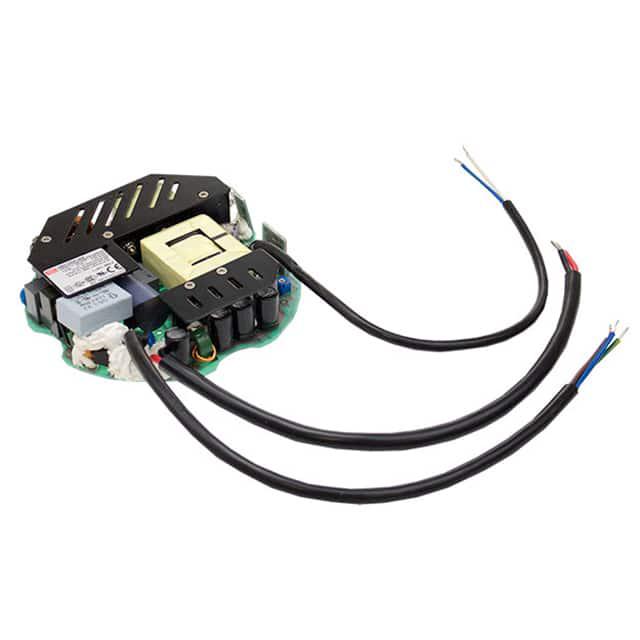

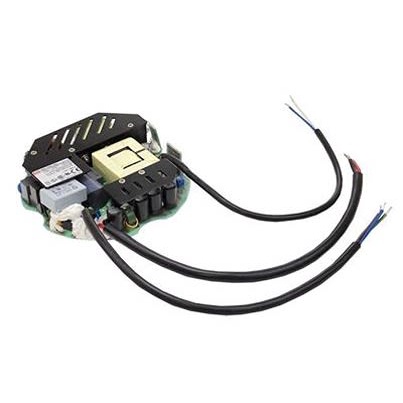

MEAN WELL/台湾明纬 开关电源 HBG-240P-60A

HBG-240P-60A概述

    240W AC/DC PCB Type LED Driver HBG-240P系列

    产品简介


    HBG-240P系列是一款专为LED照明设计的240瓦交流/直流电源板型LED驱动器,具备独特的圆形PCB设计。它适用于各种LED灯具,如吸顶灯、聚光灯、舞台灯光及矿工头灯等。此驱动器的工作电压范围宽广,从90V到305V交流电,提供恒流(Constant Current)和恒压(Constant Voltage)输出模式。由于其高效率(高达93.5%)及无风扇设计,使得其能在-40°C至+45°C的环境下正常运行。

    技术参数


    HBG-240P系列的技术规格如下:
    - 输入电压范围:90~305VAC
    - 输出电压范围:36V、48V、60V(可选)
    - 最大输出电流:6.7A(HBG-240P-36),5A(HBG-240P-48),4A(HBG-240P-60)
    - 额定功率:240W
    - 效率:最高可达93.5%
    - 工作温度:-40℃~+45℃
    - 防护等级:符合SELV标准
    - 谐波失真:小于20%
    - 浪涌保护:内置过温、过压保护

    产品特点和优势


    HBG-240P系列LED驱动器具有以下显著特点:
    - 圆形PCB设计增加了产品的结构强度。
    - 内置主动式功率因数校正(Active PFC)功能,提高能效。
    - 采用无风扇设计,提高了产品的可靠性与使用寿命。
    - 支持通过内置电位器调节输出电压,灵活性高。
    - 具备多种调光方式,包括1~10Vdc、10V PWM信号和电阻调光,方便灵活集成。

    应用案例和使用建议


    HBG-240P系列广泛应用于各类LED灯具,例如吸顶灯、射灯和舞台灯光等。其独特的调光功能使其成为需要调光控制的应用的理想选择。例如,在一个大型商场项目中,HBG-240P被用于调节不同区域的照明亮度,实现智能化管理。在实际安装时,应确保所有线路连接正确,并且遵循产品手册中的安全规范。

    兼容性和支持


    HBG-240P系列设计时充分考虑到了与其他电子元器件的兼容性。它可以通过内置电位器调节输出电压,并且支持3种调光方法(1~10Vdc、10V PWM信号和电阻调光)。此外,产品还提供了五年质保,对于遇到任何使用问题,制造商提供全面的技术支持。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 启动困难:检查输入电压是否在90V~305VAC范围内,确认接线是否正确。
    2. 输出电压不稳定:检查是否有外部电磁干扰,必要时加装屏蔽措施。
    3. 无法调光:检查调光信号源是否正确连接并符合规范要求。

    总结和推荐


    综上所述,HBG-240P系列是适用于各类LED灯具的高效能LED驱动器。凭借其高效率、稳定的输出、多功能调光能力和可靠的设计,HBG-240P在LED照明市场上表现出色。因此,我们强烈推荐此系列产品给需要高质量LED驱动器的用户。

HBG-240P-60A参数

参数
最小输入电压 90V(AC)
输出数量 1
输出功率 240W
电压-输出1 -
负载调节 -
电压-输出3 -
电压-输出4 -
电压-输出2 -
最大输入电压 305V(AC)
电流-输出2 -
电流-输出1 4A
长*宽*高 35mm(高度)
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-240P-60A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-240P-60A HBG-240P-60A数据手册

HBG-240P-60A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.208 ¥ 545.7094
5+ $ 62.088 ¥ 519.5989
10+ $ 59.384 ¥ 496.9699
25+ $ 57.616 ¥ 482.1739
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 545.7
