首页  >  产品百科  >  ELG-240-C1750DA

ELG-240-C1750DA

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 100V(AC) 305V(AC) 1.75A 导线安装,底座安装 220mm*71mm*37.5mm
供应商型号: ELG-240-C1750DA
供应商: TME
标准整包数: 1

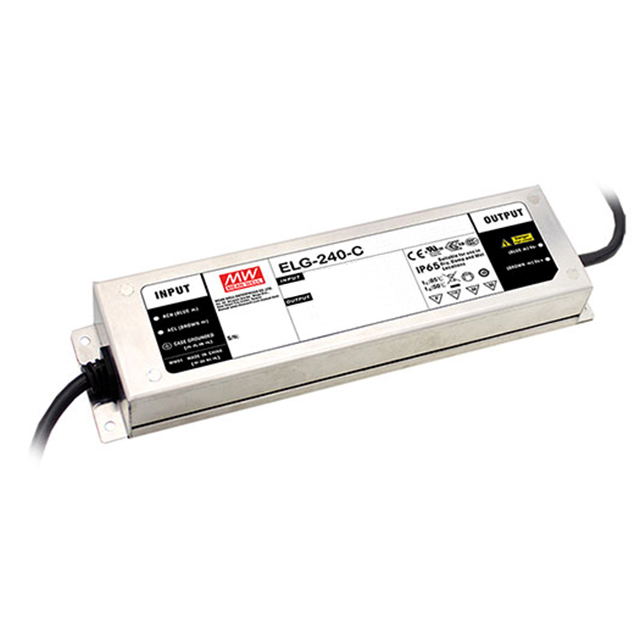

MEAN WELL/台湾明纬 开关电源 ELG-240-C1750DA

ELG-240-C1750DA概述


    产品简介


    产品名称: ELG-240-C 系列 178.5~240W 恒流模式LED驱动器
    产品类型: 恒流模式LED驱动器
    主要功能: ELG-240-C 系列是一款专为驱动LED灯具而设计的高效能恒流模式LED驱动器。该系列通过精密控制输出电流来确保LED灯具稳定且高效的运行,提供多种型号以适应不同的功率需求。
    应用领域: ELG-240-C 系列适用于各种需要高精度调光和稳定电源供应的应用场合,如住宅照明、街道路灯及隧道照明等。

    技术参数


    额定功率: 178.5~240W
    输入电压范围: 100~305VAC
    额定电流:
    - ELG-240-C700: 700mA
    - ELG-240-C1050: 1050mA
    - ELG-240-C1400: 1400mA
    - ELG-240-C1750: 1750mA
    - ELG-240-C2100: 2100mA
    效率: 93%(典型值)
    功率因数:
    - 0.97/115VAC
    - 0.95/230VAC
    - 0.92/277VAC
    启动时间:
    - 800ms/115VAC
    - 500ms/230VAC
    频率范围: 47~63Hz
    总谐波失真(THD): <20%(50%负载时)
    电流波动: 最大5.0%
    保护功能:
    - 短路保护:回路模式,故障消除后自动恢复
    - 过温保护:温度过高时自动关机
    - 过压保护:输出电压过载时自动切断电源

    产品特点和优势


    恒流模式: ELG-240-C 系列采用恒流模式驱动,能够直接驱动LED灯具,确保输出电流的稳定性。
    调光功能: 该系列产品支持三种调光方式(0~10VDC、10V PWM信号和电阻),允许用户根据具体需求灵活调整输出电流。
    高效率和低功耗: 高达93%的工作效率,使得整个系统的能源利用率更高。
    宽输入电压范围: 支持100~305VAC的宽输入电压范围,适合全球范围内的不同供电标准。
    防护等级: 达到IP65/IP67标准,能够在恶劣环境下长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 住宅照明: ELG-240-C 系列在住宅照明系统中应用广泛,可以根据用户需求进行灵活调光,提高舒适度和能效。
    - 街道路灯: 在街道路灯项目中,ELG-240-C 系列可以通过智能定时调光软件程序实现定时调光,减少夜间照明对电力的需求。
    - 隧道照明: 在隧道照明中,ELG-240-C 系列可以实现全天候稳定照明,确保行车安全。
    使用建议:
    - 在安装时,应严格按照接线图连接,避免错误连接导致损坏。
    - 在使用过程中定期检查驱动器的工作状态,如发现异常应及时处理。
    - 保持驱动器周围环境干燥,避免湿度过高导致电路短路。

    兼容性和支持


    兼容性: ELG-240-C 系列与大多数主流LED灯具兼容,但如有特殊需求,建议与制造商联系确认。
    支持和服务: MEAN WELL 提供全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。
    认证标准: 符合EN55015、EN61000-3-2 Class C、EN61000-3-3等国际安全和电磁兼容标准,保证产品符合全球市场的要求。

    常见问题与解决方案


    问题1:如何设置正确的调光模式?
    解决方案: 参照用户手册中的调光操作指南,正确连接调光输入端口,确保符合所需的调光需求。
    问题2:如何避免电路过热?
    解决方案: 安装时确保驱动器周围有足够的通风空间,避免高温环境下长时间满载运行。如果工作环境温度较高,可以考虑采取散热措施,如增加散热片。

    总结和推荐


    综合评估: ELG-240-C 系列作为一款高性能的恒流模式LED驱动器,在应用中表现出色,具有出色的调光功能和高效率,特别适用于需要稳定电流输出的各种场景。
    推荐使用: 由于其卓越的性能和广泛的适用范围,强烈推荐在需要高质量、高可靠性的LED驱动解决方案的应用场景中使用ELG-240-C 系列。

ELG-240-C1750DA参数

参数
输出数量 1
电流-输出2 -
电流-输出1 1.75A
负载调节 -
最小输入电压 100V(AC)
电压-输出1 -
电压-输出2 -
电压-输出3 -
输出功率 240W
最大输入电压 305V(AC)
电压-输出4 -
长*宽*高 220mm*71mm*37.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

ELG-240-C1750DA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-240-C1750DA ELG-240-C1750DA数据手册

ELG-240-C1750DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 71.64 ¥ 549.6579
5+ $ 63.616 ¥ 513.4493
10+ $ 60.273 ¥ 490.8503
20+ $ 58.608 ¥ 477.2909
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 549.65
