首页  >  产品百科  >  ELG-240-48

ELG-240-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 100V(AC) 305V(AC) 5A 51.2V 导线安装,底座安装 200mm*71mm*37.5mm
供应商型号: 149561
供应商: 海外现货
标准整包数: 1

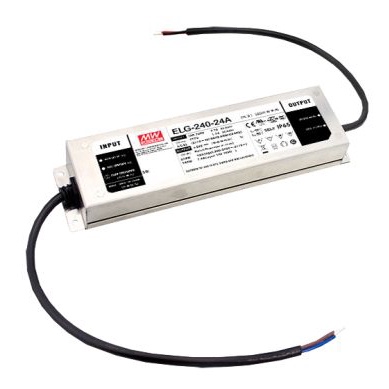

MEAN WELL/台湾明纬 开关电源 ELG-240-48

ELG-240-48概述

    电子元器件产品技术手册:ELG-240系列恒压恒流LED驱动器

    1. 产品简介


    ELG-240系列恒压恒流LED驱动器是用于LED照明系统的高效能驱动设备。该系列涵盖180W到240W的不同功率等级,提供精确的电压和电流控制。该产品不仅具备稳定的恒压(CV)输出,还拥有出色的恒流(CC)特性,适用于多种商业和工业环境中的LED灯具。

    2. 技术参数


    | 参数 | 描述 |

    | 输出电压范围 | 100~305VAC (对应24~54V直流输出) |
    | 功率因数 | ≥0.92 (277VAC满载) |
    | 效率 | ≥92% |
    | 额定电流 | 2.2A (115VAC),1.5A (230VAC),1.2A (277VAC) |
    | 额定功率 | 180W至240W |
    | 负载调节率 | ±0.5% (CV), ±2.0% (CC) |
    | 纹波和噪声 | 最大350mVp-p |
    | 工作温度 | -40°C ~ +90°C |
    | 储存温度 | -40°C ~ +90°C,湿度 10% ~ 95% |

    3. 产品特点和优势


    - 高效率:ELG-240系列能够达到高达93%的工作效率,显著减少能源消耗。
    - 宽输入电压范围:100VAC~305VAC,适用于全球不同电网标准。
    - 宽工作温度范围:-40°C ~ +90°C,适用于各种恶劣环境。
    - 多重保护功能:过温保护、过电压保护和短路保护,确保长时间稳定运行。
    - 智能调光功能:支持0-10VDC、PWM信号或电阻调光,满足多样化应用场景需求。

    4. 应用案例和使用建议


    - 住宅照明:采用D01型智能定时调光,可根据时间变化自动调整亮度,例如晚上全亮,清晨逐步变暗。
    - 街道照明:采用D02型智能定时调光,根据白天不同时间段逐步调整亮度,以适应不同的光线需求。
    - 隧道照明:采用D03型智能定时调光,通过不同时间段调整亮度,保证夜间照明的同时降低能耗。
    使用建议:
    - 在使用过程中,需注意不要过度负载,避免过热和故障。
    - 定期检查电源线和连接件,确保良好的电气接触。

    5. 兼容性和支持


    - 兼容性:ELG-240系列支持广泛的应用场景,如商业、工业及户外照明系统,兼容多种标准。
    - 支持服务:制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和定期维护。

    6. 常见问题与解决方案


    - 问题1:电源无法启动
    - 解决方案:检查输入电压是否符合要求,确保连接正确且没有松动。
    - 问题2:灯光闪烁
    - 解决方案:检查灯具是否匹配,确认调光信号正确无误。
    - 问题3:设备过热
    - 解决方案:确认通风条件良好,避免过载使用。

    7. 总结和推荐


    ELG-240系列是一款高度集成化的恒压恒流LED驱动器,具有卓越的效率和宽广的工作温度范围。该系列产品适合各种复杂的工作环境,为用户提供可靠的LED照明解决方案。推荐使用ELG-240系列LED驱动器来实现高效的LED照明系统。
    总的来说,ELG-240系列在技术性能、可靠性及智能化程度方面表现出色,值得在多种LED照明项目中广泛应用。

ELG-240-48参数

参数
电流-输出1 5A
负载调节 -
最小输入电压 100V(AC)
输出功率 240W
电压-输出4 -
电压-输出1 51.2V
输出数量 1
电流-输出2 -
电压-输出2 -
电压-输出3 -
最大输入电压 305V(AC)
长*宽*高 200mm*71mm*37.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

ELG-240-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-240-48 ELG-240-48数据手册

ELG-240-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6278.2393
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6278.23
直接购买
加入购物车
