首页  >  产品百科  >  HLG-240H-C1400B

HLG-240H-C1400B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 251W 1 90V(AC) 305V(AC) 1.4A 导线安装,底座安装 220.2mm*68mm*38.8mm
供应商型号: SCE-HLG-240H-C1400B
供应商: 海外现货
标准整包数: 1

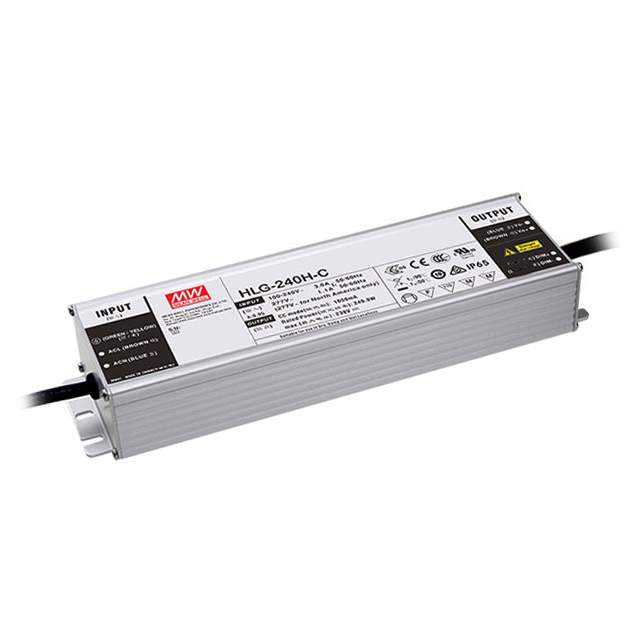

MEAN WELL/台湾明纬 开关电源 HLG-240H-C1400B

HLG-240H-C1400B概述

    250W Constant Current Mode LED Driver HLG-240H-C 系列产品综述

    1. 产品简介


    250W Constant Current Mode LED Driver HLG-240H-C系列 是一款适用于多种应用场合的恒流模式LED驱动器。它具有IP65/IP67防护等级,确保在户外和潮湿环境中也能可靠运行。主要功能包括提供稳定电流输出,适应各种输入电压和频率范围。其主要应用领域涵盖路灯照明、景观照明、隧道照明等大型照明项目。

    2. 技术参数


    - 额定电流:最大可达2100mA
    - 额定功率:250W
    - 输出电压范围:90~305VAC(127~431VDC)
    - 电源频率范围:47~63Hz
    - 功率因数(典型值):≥0.9
    - 效率(典型值):最高可达94%
    - 交流电流(典型值):115VAC时为2.5A,230VAC时为1.3A
    - 浪涌保护:符合EN55015、EN61000-3-2 Class C、EN61000-3-3标准
    - 瞬态浪涌电流:最大70A(在230VAC条件下)
    - 泄漏电流:<0.75mA/277VAC
    - 工作温度范围:-40~+90℃
    - 存储温度湿度:-40~+80℃,10~95%RH
    - 重量:约1.3kg
    - 尺寸:244.2×68×38.8mm (长×宽×高)

    3. 产品特点和优势


    - 高效率:最高可达94%,提高能效。
    - 宽输入电压范围:适应多种输入条件,增强通用性。
    - 高可靠性:符合多项安全和电磁兼容标准。
    - 智能调光功能:支持通过不同类型的输入(如电压、PWM信号和电阻)进行调光。
    - 防护等级:IP65/IP67,适用于户外和潮湿环境。

    4. 应用案例和使用建议


    HLG-240H-C系列常用于路灯照明、景观照明、隧道照明等场合。例如,在隧道照明项目中,可以通过设置不同的调光时间点来实现恒流控制,满足不同时段的照明需求。
    建议在安装过程中遵循制造商提供的安装指南,并根据实际应用场景调整输入参数以获得最佳性能。

    5. 兼容性和支持


    - 兼容性:与其他标准接口兼容,确保与现有系统的无缝集成。
    - 支持:提供全面的技术支持,包括安装指南、常见问题解答等文档。

    6. 常见问题与解决方案


    - 问题1:驱动器无法启动。
    - 解决方法:检查输入电压是否在允许范围内,并确保所有连接正确无误。

    - 问题2:输出电流不稳定。
    - 解决方法:调整内部电位器以设置合适的电流输出。

    7. 总结和推荐


    综上所述,HLG-240H-C系列以其高效率、宽输入电压范围、高可靠性和智能调光功能,成为照明项目中的理想选择。其出色的性能和广泛的应用范围使其在市场上具有较强的竞争力。因此,强烈推荐在需要大功率恒流驱动的应用场合中使用这款驱动器。

HLG-240H-C1400B参数

参数
电压-输出4 -
电流-输出2 -
输出功率 251W
负载调节 -
电压-输出1 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
电压-输出3 -
输出数量 1
电压-输出2 -
电流-输出1 1.4A
长*宽*高 220.2mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

HLG-240H-C1400B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-240H-C1400B HLG-240H-C1400B数据手册

HLG-240H-C1400B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 639.3046
5+ ¥ 618.0861
10+ ¥ 588.1822
20+ ¥ 566.8537
库存: 298
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 639.3
直接购买
加入购物车
