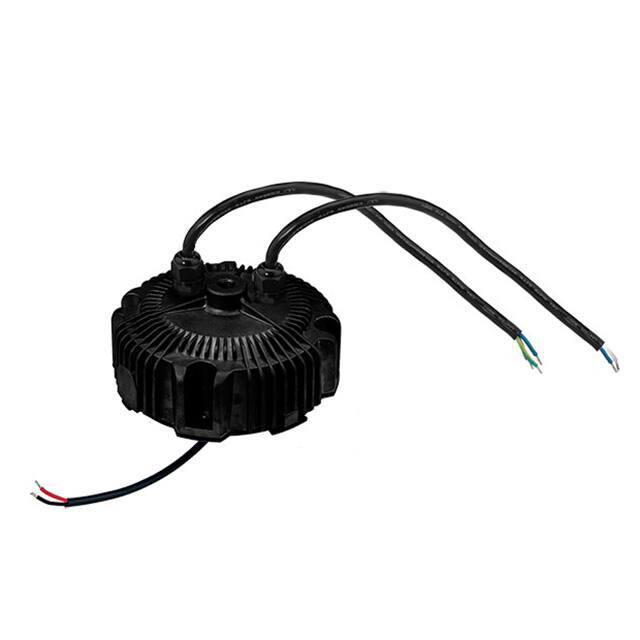

HBG-160-24-B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 156W, IP67, 可调光
供应商型号:
供应商:
标准整包数: 0
MEAN WELL/台湾明纬 开关电源 HBG-160-24-B

HBG-160-24-B概述

    HBG-160 160W 单输出开关电源产品综述

    1. 产品简介


    HBG-160 系列是一款160瓦单输出开关电源,适用于广泛的应用领域,例如舞台照明、高棚照明及悬挂链射灯等。它具有高效的功率因数校正(PFC)功能,能在全电压范围内运行,确保稳定的电力供应。此外,它还具备多种保护机制,包括短路保护、过电流保护、过电压保护和过温保护,从而延长使用寿命并确保安全操作。

    2. 技术参数


    HBG-160 系列的技术参数如下:
    | 参数名称 | 规格 |

    | 输出电压 | 24V, 36V, 48V, 60V |
    | 额定电流 | 6.5A, 4.4A, 3.3A, 2.6A |
    | 额定功率 | 156W, 158.4W |
    | 效率 | 最高达 93.5% |
    | 输入电压范围 | 90 ~ 305VAC |
    | 频率范围 | 47 ~ 63Hz |
    | 功率因数 | >0.98 (115VAC), >0.95 (230VAC), >0.92 (277VAC) |
    | 电流纹波 | 最大200mVp-p |
    | 电磁干扰 | 符合 EN55015 和 EN61000-3-2 标准 |
    | 过压保护 | 自动恢复 |
    | 过流保护 | 恒流限流,自动恢复 |
    | 过温保护 | 关闭输出电压,温度降低后自动恢复 |

    3. 产品特点和优势


    HBG-160 系列的产品特点和优势如下:
    - 高效率:最高可达93.5%,确保能源利用率最大化。
    - 宽输入电压范围:90 ~ 305VAC,适应不同地区电网标准。
    - 集成PFC功能:功率因数大于0.98,满足高效能要求。
    - 多重保护机制:短路、过流、过压和过温保护,提升系统可靠性。
    - 可调恒流:通过内部电位器调整恒流输出,方便适应各种负载需求。

    4. 应用案例和使用建议


    HBG-160 系列适用于多种场景,如舞台灯光、高棚照明及工业照明。以下是具体的使用建议:
    - 舞台照明:可以使用内置调光功能(PWM),实现精确的亮度调节,适合于不同演出需求。
    - 高棚照明:在商业和工业场所的高棚环境中,可以提供稳定可靠的电力供应。
    - 推荐连接方法:直接连接到LED灯具以提高效率,不建议额外安装驱动器,可利用继电器控制开关状态。

    5. 兼容性和支持


    - 兼容性:HBG-160 系列适用于多种类型的灯具,并且可以根据具体应用场景选择不同的型号(A、B、E)以获得相应的防水等级。
    - 支持:产品提供5年保修服务,确保长期可靠运行。

    6. 常见问题与解决方案


    - Q: 如何调整输出电流?
    - A: 通过连接电阻、1-10V直流信号或PWM信号至DIM+和DIM-端子来调整。
    - Q: 电源如何处理过载情况?
    - A: 在过载情况下会自动关闭输出电压,待温度下降后自动恢复。
    - Q: 如何连接外部开关进行电源控制?
    - A: 使用一个开关与继电器串联连接,可以方便地控制电源的开闭。

    7. 总结和推荐


    总体来说,HBG-160 系列以其卓越的效率、广泛的适用范围以及强大的保护机制,在多个应用场景中表现出色。对于需要高可靠性和高性能的照明系统而言,HBG-160 是一个非常值得考虑的选择。无论是舞台照明还是工业照明,HBG-160 都能提供出色的性能和支持。因此,强烈推荐这款产品。

HBG-160-24-B参数

参数
电压-输出4 -
电压-输出3 -
电流-输出1 6.5A
输出功率 156W
电压-输出1 -
电压-输出2 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
输出数量 1
电流-输出2 -
负载调节 -
长*宽*高 66.5mm(高度)
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-160-24-B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-160-24-B HBG-160-24-B数据手册

HBG-160-24-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
