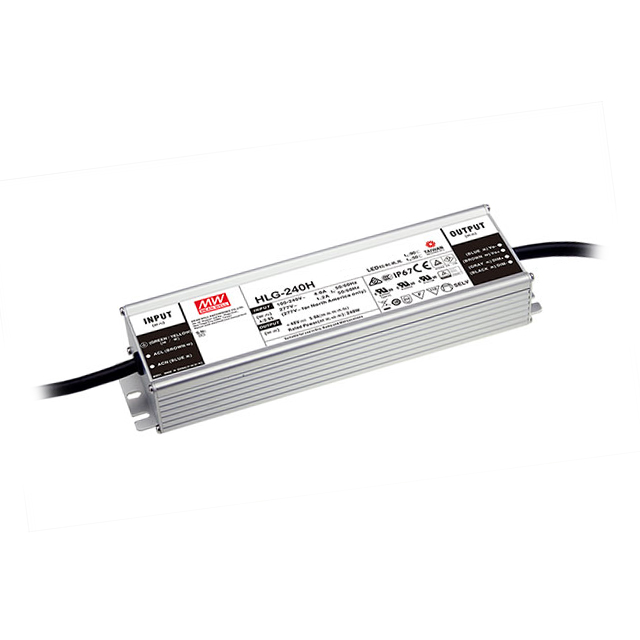

HLG-240H-12B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 192W, IP67, 可调光
供应商型号: SCE-HLG-240H-12B
供应商: 海外现货
标准整包数: 1

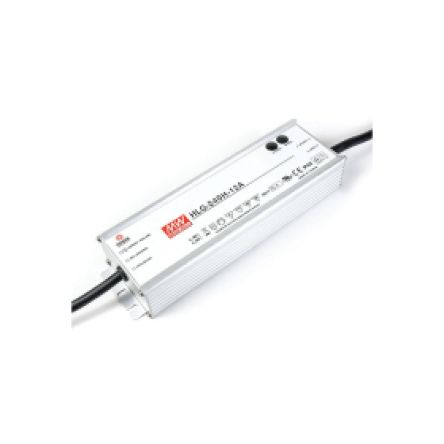

MEAN WELL/台湾明纬 开关电源 HLG-240H-12B

HLG-240H-12B概述


    产品简介


    HLG-240H系列是MEAN WELL公司设计的一种常用于LED照明系统的高效率电源驱动器。该驱动器提供恒定电压和恒定电流两种模式,适用于各种不同的输出电压需求(12V到54V)。其强大的电流输出能力(最大240W)和广泛的输入电压范围(90-305VAC)使其成为室内和室外照明项目的理想选择。此外,HLG-240H系列配备了多种调光方式,从而为灯具设计提供了极大的灵活性。

    技术参数


    - 输出电压: 12V~54V
    - 额定电流: 2.5A~16A(具体取决于型号)
    - 额定功率: 192W~240W
    - 效率: 高达93.5%
    - 工作温度范围: -40℃ ~ +90℃
    - 工作湿度范围: 20% ~ 95% RH(非凝露状态)
    - 输入电压范围: 90VAC ~ 305VAC
    - 电源波动容忍度: ±2.5%
    - 保护特性: 短路保护、过压保护、过温保护等

    产品特点和优势


    HLG-240H系列的主要优势在于其高效率、宽输入电压范围、多种输出电压和电流组合以及内置的短路、过压和过温保护。风扇式的无散热器设计使得其可以在-40℃至+90℃的工作温度范围内稳定运行。金属外壳及IP67/IP65防护等级使其能够适应各种严苛的室内和室外应用环境。

    应用案例和使用建议


    HLG-240H系列被广泛应用于公共照明、商业照明、户外景观照明等众多场景。例如,在一个需要动态调光功能的商业照明项目中,通过接入1~10VDC或者PWM信号可以实现精准的亮度调节。为了确保系统正常运行并延长使用寿命,建议定期检查电源的输入和输出线路是否有磨损或松动现象,并确保适当的通风条件。

    兼容性和支持


    该产品具有良好的兼容性,能够与大多数标准LED灯具无缝对接。此外,厂家提供了一系列配套配件,如防水连接器和电缆接头,以方便用户进行安装。对于任何技术疑问或需求,用户可以直接联系MEAN WELL获取帮助和支持。

    常见问题与解决方案


    1. 问题:如何实现调光功能?
    - 解决方案:可以通过接入1~10VDC电压信号、PWM信号或电阻值来调整输出电流,实现对LED灯光亮度的控制。建议直接将这些信号连接到驱动器的DIM+和DIM-端口上。
    2. 问题:如何确定合适的电源型号?
    - 解决方案:根据所需的LED灯组的工作电流和电压需求,选择相应的电源型号。例如,若需要24V电压和5A电流,则可选用HLG-240H-24型号。
    3. 问题:驱动器在高湿度环境下能否正常工作?
    - 解决方案:HLG-240H系列在湿度不超过95%(非凝露状态)的情况下仍能正常运行。若需在极高湿度环境中使用,建议采取额外的防潮措施。

    总结和推荐


    综上所述,HLG-240H系列凭借其高效率、宽泛的工作温度范围和多样化的功能选项,成为LED照明应用的理想选择。对于需要高性能、稳定且易集成的电源驱动器的应用场景,我们强烈推荐使用HLG-240H系列。其全面的安全性和电磁兼容特性,确保了在各种环境下的可靠运行。如果您正在寻找一款适合复杂应用场合的LED电源驱动器,HLG-240H将是您的不二之选。

HLG-240H-12B参数

参数
最大输入电压 305V(AC)
输出功率 192W
电压-输出2 -
电压-输出1 -
负载调节 -
电流-输出1 16A
电压-输出3 -
最小输入电压 90V(AC)
电压-输出4 -
电流-输出2 -
输出数量 1
长*宽*高 220.2mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-240H-12B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-240H-12B HLG-240H-12B数据手册

HLG-240H-12B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 639.3046
5+ ¥ 618.0861
10+ ¥ 588.1822
20+ ¥ 566.8537
库存: 385
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 639.3
直接购买
加入购物车
