首页  >  产品百科  >  OWA-120U-15

OWA-120U-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 120W 1 90V(AC) 264V(AC) 1.5% 8A 桌面安装 191mm*63mm*37.5mm
供应商型号: TW-OWA-120U-15
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 OWA-120U-15

OWA-120U-15概述

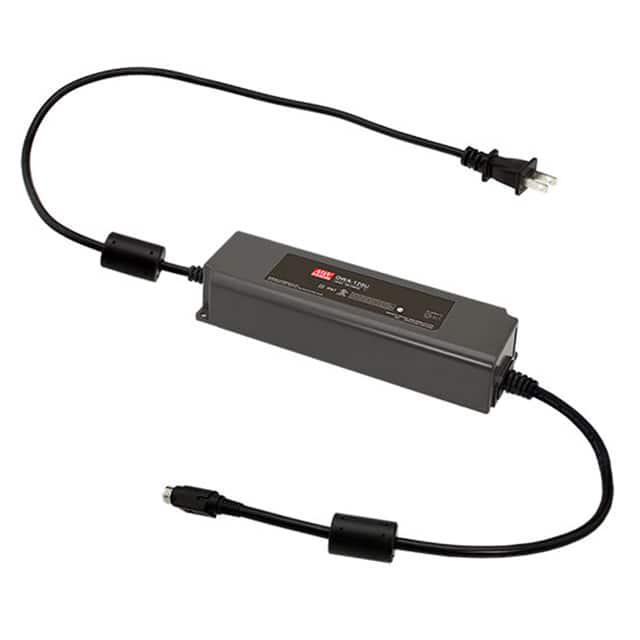

    120W 单输出防潮适配器 OWA-120U 系列

    产品简介


    120W 单输出防潮适配器(OWA-120U 系列)是一种适用于多种工业和消费电子产品的电源模块。这款适配器采用IP67防护等级设计,确保在潮湿环境下具有良好的工作稳定性。主要适用于照明系统、通讯设备以及各种家用电器中。

    技术参数


    - 型号:OWA-120U-12 至 OWA-120U-54
    - 额定电压:127 ~ 370VDC
    - 额定电流:2.3A 至 10A
    - 额定功率:120W 至 124.2W
    - 输出电压范围:12V 至 54V
    - 线性调节率:±2.0% 至 ±0.5%
    - 负载调节率:±4.0% 至 ±1.0%
    - 启动时间:90 ~ 264VAC 时为 16ms(满载)
    - 过冲时间:500ms,满载时为 80ms
    - 保持时间:95% 负载时为 80ms
    - 频率范围:47 ~ 63Hz
    - 功率因数:典型值 > 0.96 / 230VAC,> 0.97 / 115VAC(满载)
    - 输入电流:典型值 0.65A / 230VAC,1.3A / 115VAC
    - 突入电流:典型值 < 0.125mA / 120VAC,< 0.25mA / 240VAC
    - 最大连接数量:230VAC 下可达 6 台(C 类断路器)
    - 泄漏电流:≤ 0.25mA / 240VAC
    - 工作温度:-40 ~ +70℃
    - 存储温度、湿度:-40 ~ +80℃,10 ~ 95% RH
    - 温控系数:±0.03%/℃
    - 振动:10 ~ 500Hz,5G,周期为 12 分钟 / 每次,沿 X、Y、Z 轴各进行 72 分钟
    - 平均无故障时间:≥ 294.3K 小时
    - 尺寸:191 63 37.5mm
    - 重量:约 1.15Kg;12pcs / 13Kg / 0.89CUFT

    产品特点和优势


    1. 高效率:最高工作效率可达 90.5%,满足苛刻的工作环境需求。
    2. 防潮设计:IP67 防护等级,适合在潮湿环境中使用。
    3. 宽输入电压范围:输入电压范围宽广,可在 90 ~ 264VAC 的电压范围内稳定运行。
    4. 短路保护:具备短路保护功能,可自动恢复。
    5. 低温启动能力:冷启动时具有良好的性能,支持高达 60A(230VAC)的启动电流。

    应用案例和使用建议


    1. LED 照明系统:适用于直接驱动 LED 模块或通过 LED 驱动器间接驱动,具体取决于使用场景。
    2. 通信设备:用于户外通信基站的供电,要求长期稳定运行。
    3. 家用电器:适用于冰箱、空调等家用电器的电源适配器,需考虑防潮性能。
    使用建议:
    - 在安装过程中,务必按照制造商的推荐方向进行安装,以保证最佳散热效果。
    - 避免将设备暴露在极端温度或高湿度环境中,以免影响使用寿命。

    兼容性和支持


    - 兼容性:OWA-120U 系列适配器与常见的 LED 驱动器和其他设备兼容,但如有任何兼容性问题,可以联系制造商。
    - 支持和维护:提供详细的安装手册和技术支持服务,用户可访问官网获取更多信息。

    常见问题与解决方案


    1. 问题:设备在潮湿环境中无法正常启动。
    - 解决方案:检查设备的防水接头是否密封良好,确认输入电压和电流是否符合要求。
    2. 问题:输出电压不稳定。
    - 解决方案:检查电源线连接是否松动,确认负载电流是否在允许范围内。
    3. 问题:设备在高温下运行不稳定。
    - 解决方案:增加通风设施,减少外部环境温度对设备的影响。

    总结和推荐


    120W 单输出防潮适配器 OWA-120U 系列是一款高性能、多功能的电源适配器。它具备高效能、防潮、宽电压范围等特点,适用于多种复杂的工作环境。经过全面评估,我们认为该产品是一款值得推荐的优质适配器,适用于各类工业和消费电子产品。无论是对于专业用户还是普通消费者,OWA-120U 系列都是一款非常可靠的选择。

OWA-120U-15参数

参数
电压-输出1 -
输出功率 120W
电压-输出4 -
电压-输出3 -
电压-输出2 -
电流-输出1 8A
电流-输出2 -
负载调节 1.5%
最小输入电压 90V(AC)
输出数量 1
最大输入电压 264V(AC)
长*宽*高 191mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

OWA-120U-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 OWA-120U-15 OWA-120U-15数据手册

OWA-120U-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 272
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
