首页  >  产品百科  >  UHP-750-36

UHP-750-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 752.4W开关电源, UHP-300系列, 36V 直流输出电压 20.9A输出电流, 1输出点
供应商型号: TW-UHP-750-36
供应商: 国内现货
标准整包数: 1

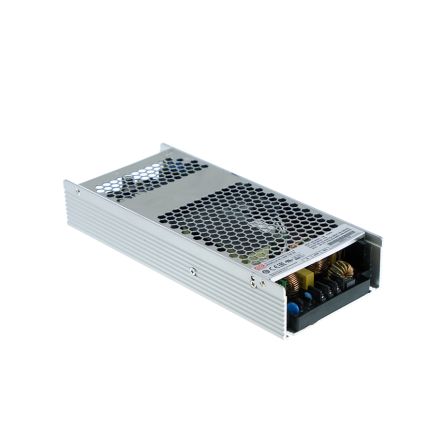

MEAN WELL/台湾明纬 开关电源 UHP-750-36

UHP-750-36概述

    # 750W Slim Type Power Supply UHP-750 Series 技术手册

    产品简介


    UHP-750 系列是一款单输出、低外形设计(厚度仅41毫米)的750瓦工业级开关电源。其输入电压范围为全范围90至264伏交流电,提供12V、24V、36V 和 48V 四种输出电压选项。UHP-750 系列广泛应用于工业自动化设备、控制面板、机械和电气设备、电子仪器及家用电器等领域。凭借高达95%的工作效率和无需风扇即可在-30℃到70℃的空气对流环境中稳定运行的特点,UHP-750系列成为高效、可靠和紧凑型电源解决方案的理想选择。

    技术参数


    | 参数名称 | 值 |

    | 输入电压范围 | 90 ~ 264VAC |
    | 输出电压选项 | 12V, 24V, 36V, 48V |
    | 额定功率 | 750W |
    | 工作温度范围 | -30℃ ~ +70℃ |
    | 效率 | 最高可达95% |
    | 振动能力 | 5G抗振动,10分钟/周期,X/Y/Z轴 |
    | 过温保护 | 自动关机,温度降低后恢复 |
    | 功率因数 | ≥0.95(230VAC),≥0.99(115VAC) |
    | 泄漏电流 | <0.75 mA/240VAC |
    | MTBF(平均无故障时间) | 200,000小时 |
    | 外形尺寸(长x宽x高) | 279.97 x 104.86 x 41 mm |

    产品特点和优势


    1. 高效能:高达95%的工作效率,有效减少能耗,降低运行成本。
    2. 宽输入电压范围:支持全球通用电压输入(90~264VAC),适用多种工业场景。
    3. 环保节能:无需风扇,通过自然对流实现散热,绿色环保。
    4. 可靠性高:具备过温保护、过压保护、短路保护等多种保护功能,确保长期稳定运行。
    5. 抗振能力强:符合国际振动标准(5G,10分钟/周期),适用于恶劣环境。
    6. 认证齐全:符合多项国际安全和电磁兼容性标准(如TUV EN62368-1、UL62368-1、EN61558-1)。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:用于机床、机器人控制器和流水线控制系统的供电。
    2. 家庭电器:作为智能家电的核心电源模块,如空调、冰箱等。
    3. 医疗设备:提供稳定可靠的电力支持,尤其在关键医疗设备中。
    使用建议
    1. 环境优化:为了提高热管理效果,建议安装铝板并配置强制风冷系统。
    2. 安装规范:按照手册指导,将UHP-750固定于平整且光滑的表面,并保证连接牢固。
    3. 负载分配:确保实际负载不超过额定值,避免因超载导致设备损坏。

    兼容性和支持


    兼容性
    UHP-750 系列支持广泛的接口协议和标准化设计,可与各种工业设备无缝集成。其标准配置的接线端子和继电器接口便于外部电路扩展。
    支持服务
    厂商提供全面的技术支持和售后服务,包括产品维修、升级和定制化需求满足。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在规定范围内,确认所有连接良好。 |
    | 温度过高 | 优化通风系统,确保设备周围无遮挡。 |
    | 输出电压不稳定 | 调整负载分布,确保负载不超过额定值。 |

    总结和推荐


    UHP-750 系列凭借其高效率、宽输入范围和可靠性,成为工业和消费级应用的理想电源解决方案。其卓越的环境适应性和完备的安全认证使其在市场上极具竞争力。推荐在需要高性能、紧凑型电源的应用场景中使用此系列产品。
    通过结合实际环境优化措施,如强制风冷和良好的热管理策略,可以进一步提升其性能表现。总体而言,UHP-750 系列是值得信赖的电源选择,适合各类严苛工业环境和复杂应用场景的需求。

UHP-750-36参数

参数
输出功率 752W
输出数量 1
电流-输出2 -
电压-输出3 -
最大输入电压 264V(AC),370V(DC)
电压-输出2 -
电压-输出4 -
电压-输出1 36V
负载调节 0.5%
最小输入电压 90V(AC),127V(DC)
电流-输出1 20.9A
长*宽*高 237mm*100mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-750-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-750-36 UHP-750-36数据手册

UHP-750-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
