QP-200F

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 202.5W开关电源, 5 V dc, ±15 V dc, ±24 V dc输出电压 3 A, 15 A, 700 mA输出电流, 4输出点
供应商型号: QP-200F
供应商: Master
标准整包数: 1

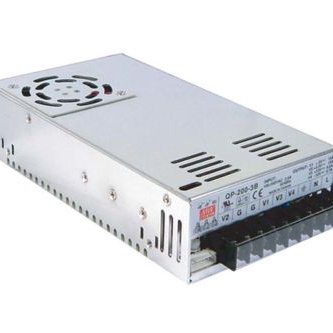

MEAN WELL/台湾明纬 开关电源 QP-200F

QP-200F概述

    QP-200 系列 DC 电源产品技术手册

    1. 产品简介


    QP-200 系列是一款四输出(Quad Output)具有功率因数校正(Power Factor Correction, PFC)功能的直流电源,广泛应用于工业自动化、电信设备、医疗器械及各种需要稳定供电的场合。该系列电源提供多种电压和电流选项,确保在不同负载条件下的稳定性与可靠性。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | AC 90-264V (DC 127-370V) |
    | 额定输出功率 | 200W |
    | 输出电压范围 | CH1: 5.75-6.75V, CH2: 3.8-4.4V, CH3: 24V, CH4: -12V, -15V |
    | 输出电流范围 | CH1: 3-20A, CH2: 0-1A, CH3: 0-20A, CH4: 0-1A |
    | 电压调整范围 | CH1: 4.75-5.5V, CH2: 3.14-3.63V |
    | 线路调整率 | ≤3.0% |
    | 负载调整率 | ≤3.0% |
    | 设置时间 | 800ms |
    | 持续时间 | 24ms(满载) |
    | 功率因数 | >0.95/230VAC, >0.98/115VAC(满载) |
    | 效率 | ≥75% |
    | 启动电流 | 30A |
    | 泄漏电流 | <2mA / 240VAC |
    | 安全标准 | UL60950-1, TUV EN60950-1 EAC TP TC 004 |
    | 工作温度 | -10~+60°C(参考降额曲线) |
    | 工作湿度 | 20~90% RH 非凝露 |
    | 存储温度 | -20~+85°C,10~95% RH 非凝露 |
    | 振动耐受性 | 10-500Hz,2G,10min/周期,每个轴向60min |
    | MTBF | 160.6K 小时(MIL-HDBK-217F,25°C) |

    3. 产品特点和优势


    - 高效率:QP-200 系列具有超过 75% 的效率,能够有效降低能耗,减少发热,提高系统的整体性能。
    - 宽输入电压范围:90-264VAC 或 127-370VDC,适用于全球不同地区电网标准。
    - 过温保护:当温度过高时,自动关闭输出电压,待温度下降后自动恢复。
    - 高可靠性:符合多项安全标准,包括 UL60950-1 和 EN60950-1,确保长期可靠运行。
    - 低泄漏电流:<2mA / 240VAC,减少潜在的安全隐患。

    4. 应用案例和使用建议


    应用场景:QP-200 系列可以广泛应用于工业自动化控制、服务器系统、医疗设备、通信基站等领域。例如,在工业自动化控制系统中,它能够为各种传感器、执行器和其他组件提供稳定的直流电。
    使用建议:在安装时,应确保电源的通风良好,避免过热现象发生。同时,对于高精度的应用场合,建议配合使用滤波器,以进一步减少纹波噪声,提高电源的稳定性。

    5. 兼容性和支持


    - 兼容性:QP-200 系列与多种设备兼容,可通过输出连接器轻松集成到现有系统中。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括产品培训、现场技术支持和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定;检查负载是否超载;检查连接线是否松动。 |
    | 过热保护启动 | 减少负载,保证良好的散热环境。 |
    | 泄漏电流过大 | 检查线路连接是否正确,确认接地是否良好。 |

    7. 总结和推荐


    总结:QP-200 系列直流电源凭借其高效率、宽输入电压范围、出色的稳定性和可靠性,成为了工业和商业应用的理想选择。其卓越的性能和广泛的应用场景使其在市场上具有很强的竞争优势。
    推荐:鉴于其高性能和广泛的应用领域,我们强烈推荐在需要稳定且可靠的直流电源的系统中使用 QP-200 系列。无论是工业自动化、通信基础设施还是医疗设备,QP-200 系列都能提供理想的供电解决方案。

QP-200F参数

参数
最大输入电压 264V(AC),370V(DC)
电压-输出2 15V
输出数量 4
电流-输出1 15A
输出功率 203W
电压-输出1 5V
电压-输出3 24V
最小输入电压 90V(AC),127V(DC)
负载调节 2%,2%,6%,2%
电流-输出2 3A
电压-输出4 700 mA
长*宽*高 215mm*115mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 盒装

QP-200F数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-200F QP-200F数据手册

QP-200F封装设计

查看详情并下载
Symbol
Footprint
3D Model
