GSM18E48-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 18W 1 80V(AC) 264V(AC) 2% 墙壁安装 79mm*54mm*33mm
供应商型号: SCE-GSM18E48-P1J
供应商: 海外现货
标准整包数: 1

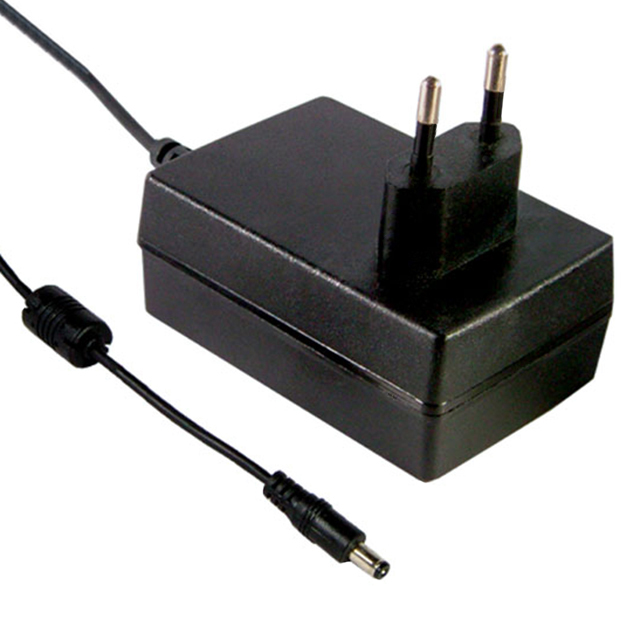

MEAN WELL/台湾明纬 开关电源 GSM18E48-P1J

GSM18E48-P1J概述


    产品简介


    18W AC-DC High Reliability Medical Adaptor GSM18E系列 是一款专为医疗应用设计的高可靠性电源适配器。该系列产品提供多种电压输出选项,包括5V、7.5V、9V、12V、15V、18V和24V。其主要功能是将交流电转换为稳定的直流电,以满足各种医疗设备的需求。适用于医疗成像设备、实验室仪器、监控系统等多种场合。

    技术参数


    - 输入电压范围:80~264VAC,113~370VDC
    - 频率范围:47~63Hz
    - 额定功率:最大18W
    - 输出电压:5V、7.5V、9V、12V、15V、18V、24V
    - 输出电流:根据输出电压不同,额定电流范围从0.375A到3A不等
    - 输出纹波与噪声(最大):5V: 60mVp-p,7.5V: 80mVp-p,9V: 80mVp-p,12V: 120mVp-p,15V: 120mVp-p,18V: 150mVp-p,24V: 180mVp-p,48V: 240mVp-p
    - 线性调整率:±5.0%(5V/7.5V),±3.0%(9V/12V),±2.0%(15V/18V),±1.0%(24V)
    - 负载调整率:±5.0%(5V/7.5V),±3.0%(9V/12V),±2.0%(15V/18V),±1.0%(24V)
    - 效率(典型值):80%(5V),83%(7.5V/9V),84%(12V),85%(15V),85.5%(18V),87%(24V)
    - 瞬态恢复时间:16ms / 230VAC,16ms / 115VAC(满载)

    产品特点和优势


    - 高可靠性:通过严格的医疗安全标准认证(IEC/EN60601-1 和 IEC/EN60601-1-11),保证在恶劣环境下的稳定运行。
    - 高效率:在不同输出电压下均能保持较高的转换效率,降低了能量损失。
    - 过载保护:内置过载保护机制,当输出功率超过额定值时会自动切换至hiccup模式,故障消除后自动恢复正常运行。
    - 过电压保护:具备过电压保护功能,确保设备的安全运行。
    - 低漏电流:泄漏电流低于50μA,进一步保障使用者的安全。

    应用案例和使用建议


    应用案例:
    GSM18E系列适配器广泛应用于各类医疗设备,如呼吸机、监护仪、心电图机等。这些设备对电源的稳定性和可靠性有着极高的要求,而GSM18E系列适配器恰好能满足这一需求。
    使用建议:
    - 环境适应性:考虑到医疗设备可能面临的各种极端条件,应确保适配器在规定的温度范围(-25°C至+60°C)和湿度范围(20%至90%RH)内运行。
    - 安装维护:请参考官方安装手册进行安装,确保正确连接并避免不必要的机械振动。
    - 定制需求:针对特定需求,可通过联系制造商获取更多输出电压和电流选项。

    兼容性和支持


    - 兼容性:适配器支持多种插头类型,包括标准P1J插头和可选的P2S锁型插头,适用于不同类型的设备接口。
    - 支持服务:制造商提供详细的安装指南和技术支持,确保用户能够轻松上手并正确使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内,确认负载变化是否过大,如有必要,请重新调整负载或更换适配器。|
    | 设备启动时无反应 | 检查插头连接是否良好,确保没有短路或过载情况发生。 |

    总结和推荐


    总结:GSM18E系列适配器是一款高效、可靠的医疗电源解决方案,具备出色的性能和多种安全保护措施,非常适合用于对电源稳定性要求极高的医疗设备中。
    推荐:鉴于其卓越的性能表现和广泛应用场景,强烈推荐使用GSM18E系列适配器来满足各类医疗设备的电源需求。特别是在注重安全性、可靠性的环境中,GSM18E系列适配器无疑是一个值得信赖的选择。

GSM18E48-P1J参数

参数
负载调节 2%
最大输入电压 264V(AC)
最小输入电压 80V(AC)
电压-输出1 -
电流-输出2 -
输出功率 18W
电压-输出4 -
电流-输出1 -
输出数量 1
电压-输出2 -
电压-输出3 -
长*宽*高 79mm*54mm*33mm
安装方式 墙壁安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

GSM18E48-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM18E48-P1J GSM18E48-P1J数据手册

GSM18E48-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
