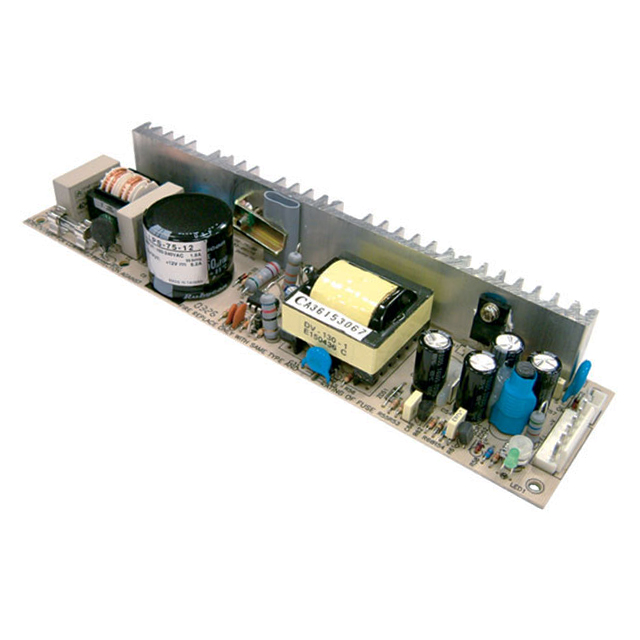

LPS-75-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 75W 1 90V(AC),127V(DC) 264V(AC),370V(DC) 1% 1.56A 48V 底座安装 222mm*55mm*30mm
供应商型号: SCE-LPS-75-48
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 LPS-75-48

LPS-75-48概述


    产品简介


    产品名称: LPS-75系列单输出开关电源
    产品类型: 开关电源(Switching Power Supply)
    主要功能: 将交流输入电压转换为稳定的直流输出电压,适用于多种设备的电源供应。
    应用领域: 工业控制、通信设备、医疗设备、计算机系统等。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 90 ~ 264VAC, 127 ~ 370VDC |
    | 输出电压 | 3.3V, 5V, 12V, 15V, 24V, 48V |
    | 额定电流 | 15A, 6.2A, 5A, 3.2A, 1.56A |
    | 额定功率 | 75W |
    | 电流范围 | 0 ~ 16.5A |
    | 效率 | Typ. 69% |
    | 纹波噪声 | ≤ 80mVp-p |
    | 线性调整率 | ±3.0% |
    | 负载调整率 | ±1.0% |
    | 启动时间 | 100ms (230VAC), 60ms (115VAC) |
    | 持续时间 | 35ms (230VAC), 12ms (115VAC) |
    | 保护类型 | 欠压、过压、短路 |
    | 工作温度范围 | -20 ~ +70°C |
    | 存储温度范围 | -20 ~ +85°C |

    产品特点和优势


    特点:
    1. 高效能: 典型效率高达69%,能够满足高负载需求。
    2. 宽输入电压范围: 支持90~264VAC的宽电压输入,适应不同国家和地区电网标准。
    3. 高可靠性: 拥有过压、欠压、短路保护机制,确保设备稳定运行。
    4. 良好的线性调整率和负载调整率: ±3.0% 和 ±1.0%,保证输出电压的稳定性。
    5. 低纹波噪声: ≤ 80mVp-p,适用于对信号干扰要求较高的应用场合。
    优势:
    - 多功能性: 多种输出电压选择,可广泛应用于各种设备。
    - 环境适应性强: -20 ~ +70°C 的工作温度范围,确保在恶劣环境下也能正常工作。
    - 兼容性好: 符合多项国际安全标准,如UL60950-1, TUV EN60950-1,EAC TP TC 004等。

    应用案例和使用建议


    应用案例:
    1. 工业控制设备: 用于PLC控制器、传感器等设备的供电。
    2. 通信设备: 可作为路由器、交换机等网络设备的电源。
    3. 医疗设备: 如CT扫描仪、MRI等大型医疗设备的电源供应。
    使用建议:
    - 合理散热: 在高负载情况下,确保有足够的空气流动进行散热,避免过热。
    - 负载平衡: 在多通道电源系统中,尽量保持各通道负载均衡,以减少功率损耗。

    兼容性和支持


    兼容性:
    - 输入输出端子: 配备标准的AC输入连接器(CN1)和DC输出连接器(CN2),方便与其他设备集成。
    - 远程控制: 配备远程ON/OFF连接器(CN3),可实现远程控制操作。
    支持:
    - 厂商支持: 提供详细的用户手册和技术文档,以及电话技术支持服务。
    - 保修政策: 产品享有三年质保期,期间内如有质量问题可免费维修或更换。

    常见问题与解决方案


    问题1: 开机时出现电流冲击。
    解决方案: 可尝试增加外部电容滤波器来平滑电流。
    问题2: 输出电压波动较大。
    解决方案: 检查负载是否平衡,必要时调整负载分配。
    问题3: 温度过高导致设备自动关机。
    解决方案: 检查散热系统是否正常工作,必要时改进散热设计。

    总结和推荐


    综合评估:
    - 优点: 高效节能、宽输入电压范围、高可靠性、低纹波噪声。
    - 推荐使用: LPS-75系列单输出开关电源非常适合需要高可靠性和稳定输出的应用场合。无论是工业控制还是通信设备,该产品都能提供出色的性能支持。
    综上所述,推荐用户在需要稳定、高效且具备良好环境适应性的电源供应时,优先考虑使用LPS-75系列单输出开关电源。

LPS-75-48参数

参数
电流-输出1 1.56A
电压-输出3 -
电压-输出2 -
最小输入电压 90V(AC),127V(DC)
最大输入电压 264V(AC),370V(DC)
电压-输出4 -
负载调节 1%
电流-输出2 -
输出数量 1
输出功率 75W
电压-输出1 48V
长*宽*高 222mm*55mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LPS-75-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPS-75-48 LPS-75-48数据手册

LPS-75-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 181.2157
5+ ¥ 165.3507
10+ ¥ 157.325
20+ ¥ 151.6081
库存: 9
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 181.21
