NFM-20-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 21W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 1.4A 15V 底座安装 89mm*51mm*19.3mm
供应商型号:
供应商:
标准整包数: 0

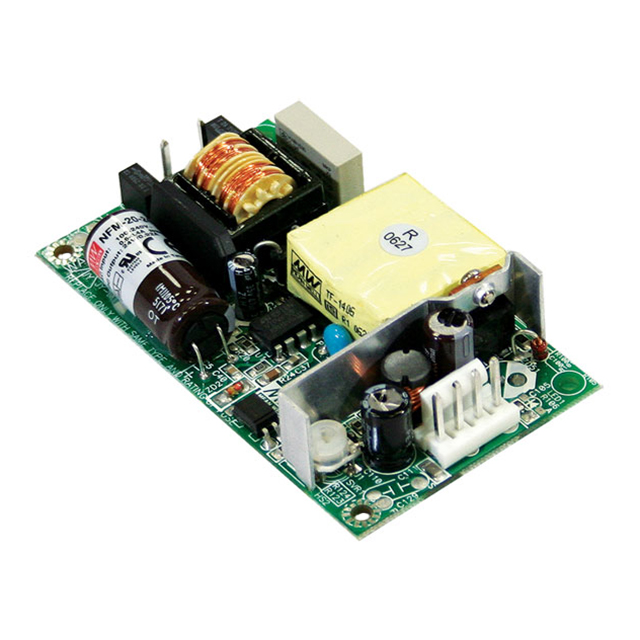

MEAN WELL/台湾明纬 开关电源 NFM-20-15

NFM-20-15概述

    NFM-20 系列 20W 单输出医用开关电源

    产品简介


    NFM-20系列是专为医疗设备设计的20W单输出医用开关电源,提供稳定可靠的电源解决方案。该系列产品具备多种电压输出选择,包括3.3V、5V、12V、15V和24V,适用于各种医疗设备和仪器仪表。这些电源具有高效率、低功耗和良好的电磁兼容性(EMC),能够确保医疗设备的安全运行。

    技术参数


    NFM-20系列电源的主要技术参数如下:
    | 参数 | 值 |

    | 输入电压范围 | 85 ~ 264VAC |
    | 输出电压范围 | 3.3V ~ 24V |
    | 输出功率 | 20W |
    | 工作频率范围 | 47 ~ 440Hz |
    | 效率(典型值) | 71% ~ 81% |
    | 输出电压调节范围 | 3.3V ~ 24V |
    | 负载调整率 | ±0.5% |
    | 线路调整率 | ±0.5% |
    | 纹波噪声 | 80mVp-p ~ 240mVp-p |
    | 冷启动电流 | 30A/115VAC, 65A/230VAC |
    | 保护机制 | 欠压锁定(UVLO)、过流保护(OCP)|

    产品特点和优势


    NFM-20系列电源具有以下几个显著特点:
    1. 高效节能:高达81%的工作效率,显著降低能耗。
    2. 宽输入电压范围:输入电压范围85~264VAC,适应不同电网环境。
    3. 可靠的安全性:符合多项国际安全标准,如EN55011、EN55032、EN61000-3-2和EN61000-3-3。
    4. 优异的EMC性能:具备优秀的电磁兼容性,减少干扰和噪音。
    5. 过压过流保护:内置多重保护机制,确保设备安全运行。
    6. 紧凑尺寸:小体积设计,方便安装于各类医疗设备中。

    应用案例和使用建议


    NFM-20系列电源广泛应用于医疗设备、实验室仪器、诊断设备等场合。以下是几点使用建议:
    1. 连接方式:根据手册提供的接线图,正确连接电源的AC输入端和DC输出端,确保接地良好以提高EMC性能。
    2. 负载控制:合理控制输出负载,避免超过额定功率范围,保持在最佳工作状态。
    3. 散热设计:注意电源的散热设计,避免长时间高负荷工作导致过热。

    兼容性和支持


    NFM-20系列电源与其他电子元件兼容良好,可以轻松集成到现有系统中。制造商提供了详尽的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    根据手册中的常见问题列表,以下是几个常见的问题及其解决方案:
    1. 电源无法启动
    - 解决方法:检查输入电压是否在允许范围内,确认接线是否正确。
    2. 输出电压不稳定
    - 解决方法:确认负载是否过载,检查电源内部是否有损坏部件。
    3. EMC性能不佳
    - 解决方法:确保接地良好,重新布局电源布线,必要时加装滤波器。

    总结和推荐


    NFM-20系列电源凭借其高效的转换能力、出色的EMC性能和可靠的安全防护机制,在医疗设备和其他需要高精度电源供应的应用领域表现出色。它不仅满足了严格的国际安全标准,还提供了良好的兼容性和广泛的适用性。因此,强烈推荐NFM-20系列电源用于医疗设备及其他高可靠性需求的场合。

NFM-20-15参数

参数
输出功率 21W
电压-输出2 -
电压-输出1 15V
输出数量 1
电流-输出2 -
电压-输出4 -
电压-输出3 -
电流-输出1 1.4A
最大输入电压 264V(AC),370V(DC)
负载调节 0.5%
最小输入电压 85V(AC),120V(DC)
长*宽*高 89mm*51mm*19.3mm
安装方式 底座安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

NFM-20-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NFM-20-15 NFM-20-15数据手册

NFM-20-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
