UHP-1000-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 1.008kW开关电源, UHP-1000系列, 48V 直流输出电压 21A输出电流, 1输出点
供应商型号: TW-UHP-1000-48
供应商: 国内现货
标准整包数: 1

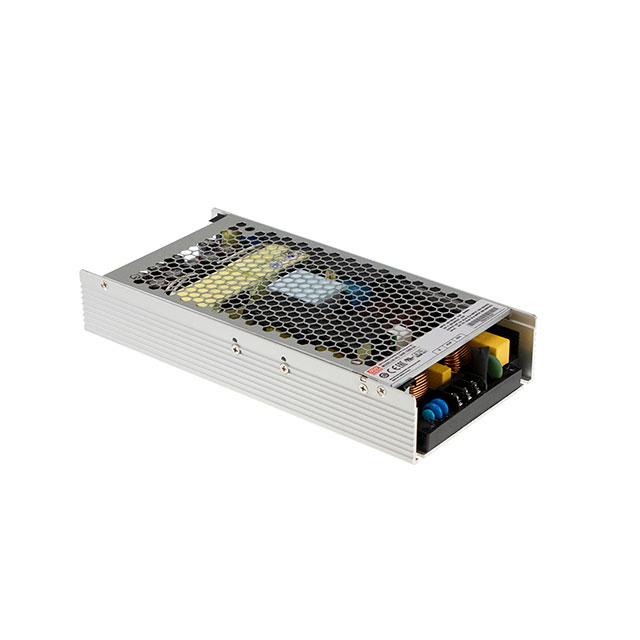

MEAN WELL/台湾明纬 开关电源 UHP-1000-48

UHP-1000-48概述

    UHP-1000系列1000W开关电源技术手册

    一、产品简介


    UHP-1000系列是MEAN WELL公司推出的一款1000W单输出薄型电源,高度仅为41毫米,具有紧凑的设计和出色的性能。该系列产品适用于工业自动化机械、工业控制系统、机电设备、电子仪器和测试测量设备等多种应用领域,特别适合激光相关设备、充电设备和家用电器。

    二、技术参数


    - 输入电压范围: 90~264VAC
    - 输出电压: 12V、24V、36V 和 48V
    - 效率: 高达96%
    - 工作温度范围: -30°C ~ +70°C
    - 存储温度范围: -40°C ~ +85°C
    - 湿度范围: 20~90% RH 非凝露条件下
    - 功率因数: 0.95/230VAC;0.99/115VAC(满载)
    - 启动电流: 冷启动20A/115VAC,40A/230VAC
    - 保护功能: 过温、过压、过流保护
    - 振动能力: 10 ~ 500Hz,5G,10分钟/周期,每轴60分钟
    - 认证标准: TUV EN62368-1, UL62368-1, EN61558-1, EN60335-1

    三、产品特点和优势


    UHP-1000系列具备以下独特的功能和优势:
    - 高效能: 高达96%的高效率
    - 低功耗设计: 空载状态下无需风扇进行空气对流散热
    - 全面保护功能: 包括过温、过压、过流在内的多种保护机制
    - 高可靠性: 通过国际安全法规认证,5G振动能力确保在恶劣环境下稳定运行
    - 远程控制: 具备远程启停控制和辅助电源功能,便于系统集成

    四、应用案例和使用建议


    UHP-1000系列电源广泛应用于各种工业设备,例如:
    - 激光切割机: 需要稳定的电力供应以保持连续运转
    - 充电设备: 需要高效的电源来加快充电速度
    - 测试设备: 需要高精度和稳定性的电源来确保测试结果的准确性
    使用建议:
    - 安装位置选择: 建议将电源安装在铝制散热板上,并配备强制风冷系统以优化热性能
    - 通风条件: 保证良好的通风条件,避免因温度过高导致电源性能下降

    五、兼容性和支持


    UHP-1000系列电源具有广泛的兼容性,可以与各类电子设备和控制系统无缝对接。此外,制造商提供详细的技术文档和专业支持服务,帮助用户解决使用过程中可能遇到的问题。

    六、常见问题与解决方案


    1. 问题: 电源无法启动
    - 解决方法: 检查输入电压是否在规定范围内,确保所有连接正确无误
    2. 问题: 输出电压不稳定
    - 解决方法: 检查负载是否超出了额定范围,调整负载至正常水平
    3. 问题: 输出电流异常
    - 解决方法: 调整外部电压信号,确保在指定范围内

    七、总结和推荐


    UHP-1000系列是一款高性能、高可靠性的1000W开关电源,非常适合各种工业应用。它不仅拥有卓越的性能表现,还具备全面的保护功能和良好的兼容性,推荐在需要稳定电力供应的工业项目中使用。对于追求高性能、高可靠性的用户来说,UHP-1000系列无疑是最佳的选择。

UHP-1000-48参数

参数
电压-输出2 -
最大输入电压 264V(AC),370V(DC)
电压-输出4 -
电流-输出1 21A
输出功率 1.008KW
电流-输出2 -
负载调节 0.5%
电压-输出1 48V
最小输入电压 90V(AC),250V(DC)
输出数量 1
电压-输出3 -
长*宽*高 240mm*115mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-1000-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-1000-48 UHP-1000-48数据手册

UHP-1000-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1221
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1221
直接购买
加入购物车
