首页  >  产品百科  >  EPP-500-36

EPP-500-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 320.4 (Convection) W, 500.4 (25CFM) W开关电源, EPP-500系列, 36V 直流输出电压 8.9 A, 13.9 A输出电流, 1输出点
供应商型号: TW-EPP-500-36
供应商: 国内现货
标准整包数: 1

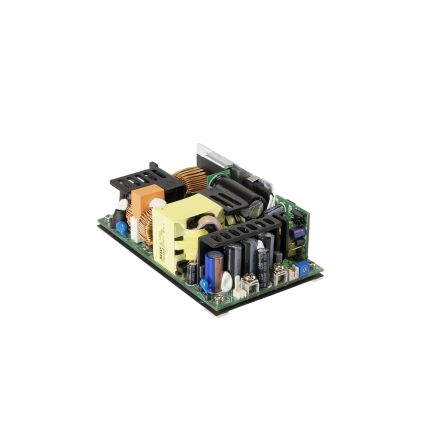

MEAN WELL/台湾明纬 开关电源 EPP-500-36

EPP-500-36概述

    EPP-500系列绿色开放式电源供应器

    1. 产品简介


    EPP-500系列绿色开放式电源供应器是为满足广泛应用需求而设计的一款高性能电源装置。该电源提供多种输出电压选项(如12V、15V、24V、27V、36V、48V及54V),以适应不同的用电需求。该电源具有高效率、低纹波和噪音等特点,适用于工业自动化、通信设备、医疗仪器等领域。

    2. 技术参数


    - 输入电压:80 ~ 264VAC(113 ~ 370VDC)
    - 频率范围:47 ~ 63Hz
    - 功率因数:PF > 0.94/230VAC,PF > 0.98/115VAC(满载时)
    - 额定功率:500W
    - 输出电压:
    - 5V稳压:12V风扇供电:13.2 ~ 15.6V
    - 其他输出电压:18V、24V、27V、36V、48V、54V
    - 负载调节:±1.0% 至 ±3.0%
    - 纹波与噪声:200mVp-p(最大值)
    - 工作效率:高达94%
    - 启动时间:80 ~ 135% 额定输出功率冷启动
    - 保护机制:过温保护、过载保护、短路保护
    - 工作湿度:20% ~ 90% RH(非凝露)
    - 工作温度:-30°C ~ +70°C(参考降额曲线)

    3. 产品特点和优势


    EPP-500系列电源供应器具备多种优势,使其在众多同类产品中脱颖而出:
    - 高效率:该系列电源的最高效率可达94%,确保能效利用最大化。
    - 宽输入电压范围:支持广泛的输入电压,适应不同应用场景。
    - 出色的负载调节能力:能够承受高负载波动,提供稳定的输出电压。
    - 全面的保护机制:内置过温、过载、短路等多重保护措施,保障设备运行安全。

    4. 应用案例和使用建议


    该电源供应器可应用于各种需要稳定直流输出的场合,如工业自动化控制系统、电信基站、医疗设备、智能家居系统等。为了充分发挥其性能,建议在使用过程中注意以下几点:
    - 合理布线:确保电源与负载之间距离尽可能短,减少线路损耗。
    - 散热考虑:使用外部冷却风扇(例如25CFM风扇)辅助散热,特别是在高负载状态下。
    - 环境选择:避免在高湿度或极端温度环境下长期运行,以减少故障风险。

    5. 兼容性和支持


    - 兼容性:该电源支持标准的连接器(如JST B3P-VH或等效),可以方便地与其他电子设备集成。
    - 技术支持:制造商提供了详细的安装手册和技术支持服务,包括在线资源和客户支持热线。

    6. 常见问题与解决方案


    - 问题1:电源启动困难
    - 解决方案:检查输入电压是否在规定的范围内,确保所有连接牢固无误。
    - 问题2:输出电压不稳定
    - 解决方案:确认负载是否符合要求,必要时使用外部滤波器改善稳定性。
    - 问题3:电源过热
    - 解决方案:适当增加外部冷却措施,如风扇或散热片,确保良好的空气流通。

    7. 总结和推荐


    EPP-500系列绿色开放式电源供应器凭借其高效、稳定和多功能的特点,成为广泛应用的理想选择。它在保证高效能的同时,也提供了多重保护机制,确保了长期可靠的运行。总体而言,强烈推荐这一系列电源供应器用于各种需要稳定可靠电力供应的应用场景。

EPP-500-36参数

参数
最大输入电压 264V(AC),370V(DC)
电压-输出4 -
电流-输出2 -
输出数量 1
电压-输出1 36V
电流-输出1 13.9A
电压-输出2 -
最小输入电压 80V(AC),113V(DC)
输出功率 500.4W
负载调节 1%
电压-输出3 -
长*宽*高 127mm*76.2mm*43mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

EPP-500-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 EPP-500-36 EPP-500-36数据手册

EPP-500-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 389
库存: 149
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 389
直接购买
加入购物车
