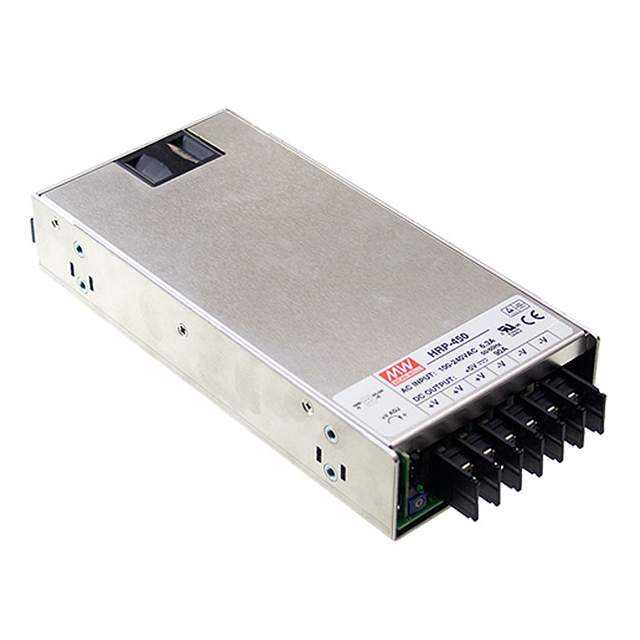

HRP-450-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 450W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 15V 底座安装 218mm*105mm*41mm
供应商型号: TW-HRP-450-15
供应商: 国内现货
标准整包数: 1

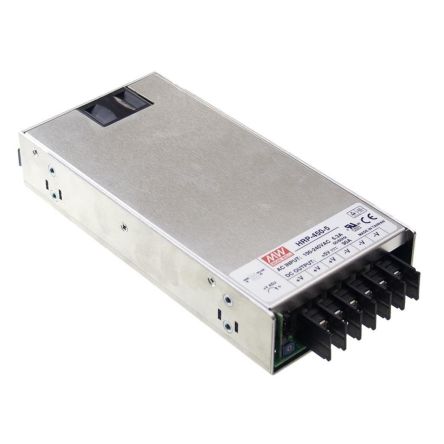

MEAN WELL/台湾明纬 开关电源 HRP-450-15

HRP-450-15概述

    HRP-450系列单输出电源模块技术手册

    一、产品简介


    HRP-450系列是集高性能与紧凑设计于一身的单输出电源模块,广泛应用于工业控制、通信设备、医疗器械及数据中心等多个领域。该系列产品具有多种直流电压输出选项,能够满足不同应用场合对电源的不同需求。HRP-450系列还集成了功率因数校正(PFC)功能,能有效提升能源利用效率,符合国际环保标准。

    二、技术参数


    | 参数 | HRP-450-3.3 | HRP-450-5 | HRP-450-7.5 | HRP-450-12 | HRP-450-15 | HRP-450-24 | HRP-450-36 | HRP-450-48 |
    |
    | 直流电压 | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 36V | 48V |
    | 额定电流 | 90A | 90A | 60A | 37.5A | 30A | 18.8A | 12.5A | 9.5A |
    | 电流范围 | 0 ~ 90A | 0 ~ 90A | 0 ~ 60A | 0 ~ 37.5A | 0 ~ 30A | 0 ~ 18.8A | 0 ~ 12.5A | 0 ~ 9.5A |
    | 额定功率 | 297W | 450W | 450W | 450W | 450W | 451.2W | 450W | 456W |
    | 纹波噪声(最大值) | 80mVp-p | 80mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | 150mVp-p | 240mVp-p | 240mVp-p |
    | 输出电压调节范围 | 2.8 ~ 3.8V | 4.3 ~ 5.8V | 6.8 ~ 9V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 28.8 ~ 39.6V | 40.8 ~ 55.2V |
    | 电压精度 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |

    三、产品特点和优势


    1. 高可靠性:具备过温保护、短路保护、过载保护等功能,能够在恶劣环境下稳定运行。
    2. 高效能:集成PFC功能,提高了能源转换效率,同时纹波噪声低,保证了输出稳定性。
    3. 广泛的应用:支持多种电压输出,适用于各种工业控制系统、通讯设备等领域。
    4. 易于安装:采用标准化接口设计,方便安装调试,节省工程成本。

    四、应用案例和使用建议


    HRP-450系列常用于需要大电流、高功率密度的场合,例如大型数据中心服务器、工业自动化设备、医疗成像设备等。建议在使用时合理选择负载,确保电源工作在最佳状态。同时,对于复杂的工业应用场景,可考虑添加散热装置以提高散热效果。

    五、兼容性和支持


    HRP-450系列电源模块与市面上常见的电子设备和控制板具有良好兼容性,支持多种主流电气标准。厂商提供了详细的技术文档和支持服务,确保用户在使用过程中得到及时有效的技术支持。

    六、常见问题与解决方案


    1. 问题:电源模块启动困难。
    - 解决方案:检查输入电压是否在规定范围内,确认接线无误后重新启动。
    2. 问题:输出电压不稳定。
    - 解决方案:检查是否有外部干扰源,调整负载匹配情况,确保所有连接稳固。
    3. 问题:电源模块温度过高。
    - 解决方案:增加散热措施,如风扇或散热片,并保持良好的通风环境。

    七、总结和推荐


    综上所述,HRP-450系列单输出电源模块凭借其高效、可靠、易于使用的特点,在多个行业得到了广泛应用。针对不同的应用场景和需求,用户可以选择合适的电压输出型号。总的来说,该产品在同类电源模块中具有较高的性价比,非常值得推荐使用。

HRP-450-15参数

参数
电压-输出2 -
电压-输出3 -
电流-输出1 -
输出功率 450W
最小输入电压 85V(AC),120V(DC)
负载调节 0.5%
电流-输出2 -
最大输入电压 264V(AC),370V(DC)
输出数量 1
电压-输出1 15V
电压-输出4 -
长*宽*高 218mm*105mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

HRP-450-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRP-450-15 HRP-450-15数据手册

HRP-450-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
