UHP-500R-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 500.4W开关电源, 36V 直流输出电压 13.9A输出电流, 1输出点
供应商型号: TW-UHP-500R-36
供应商: 国内现货
标准整包数: 1

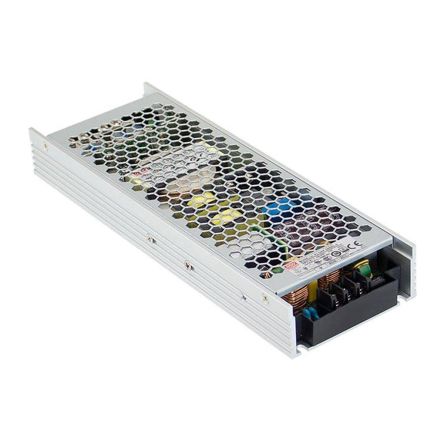

MEAN WELL/台湾明纬 开关电源 UHP-500R-36

UHP-500R-36概述


    产品简介


    产品类型: UHP-500系列是一款单输出开关电源,具备功率因数校正(PFC)功能,提供稳定的直流电压输出。主要设计为工业自动化机械、工业控制系统、机电设备、电子仪器设备以及LED显示屏应用等领域服务。
    主要功能: 能够在宽输入电压范围内(90-264VAC)提供可靠的电源输出,并通过风扇散热设计确保长时间稳定运行。内置保护功能包括短路保护、过载保护、过压保护以及过温保护等,确保系统的安全性。
    应用领域: 适用于工业自动化设备、机电一体化系统、电子仪器仪表、以及LED显示系统等多种复杂的应用场景。

    技术参数


    - 输出功率: 500W
    - 输入电压范围: 90-264VAC
    - 输出电压: 4.2-48V DC(多种标准输出电压可供选择)
    - 效率: 最高达95%
    - 保护功能: 短路保护、过载保护、过压保护、过温保护
    - 工作温度范围: -20℃~+70℃
    - 封装尺寸: 2328131mm (长×宽×高)
    - 重量: 0.905kg
    - 质保期: 3年保修
    - 电磁兼容性: 符合EN55032, GB/T9254, EN61000-3-2, EN61000-3-3等标准

    产品特点和优势


    - 紧凑设计: 采用薄型设计(高度仅31mm),特别适合空间受限的应用场景。
    - 高效能: 高达95%的转换效率,降低能耗和运营成本。
    - 全面保护: 内置多重保护机制,如短路、过载、过压、过温等,确保设备长期稳定运行。
    - 冗余设计: 可选的冗余功能可以在一个电源故障时自动切换到备用电源,提高系统的可靠性。
    - 低纹波噪声: 输出电压纹波噪声控制在极低水平,确保信号稳定性。
    - 国际认证: 满足多个国际安全和EMC标准,确保在全球范围内广泛应用的安全性和合规性。

    应用案例和使用建议


    应用案例:
    - 在工业自动化生产线上的机器人控制模块中使用,为复杂的多轴控制系统供电。
    - 在智能LED显示屏系统中,作为主要的供电单元,保证显示屏在各种环境下正常工作。
    使用建议:
    - 由于产品采用无风扇设计,为确保最佳散热效果,建议安装在铝板上,以增强整体散热性能。
    - 在极端环境下使用时,需根据具体的工作温度和湿度条件调整负载,以确保设备处于安全工作范围内。
    - 对于需要冗余设计的应用,建议同时配置两个电源模块,并进行并联操作,以提高系统的容错能力和可靠性。

    兼容性和支持


    - 兼容性: UHP-500系列可以与其他标准接口和标准电子元件无缝集成,易于在现有的系统中进行替换或扩展。
    - 支持和服务: 提供3年的保修期,在此期间,客户可获得全方位的技术支持和服务。此外,公司还提供了详细的用户手册和技术文档,以便用户能够更好地了解和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时出现异常噪声 | 检查输入电压是否在正常范围内,并确认所有连接是否牢固可靠。 |
    | 输出电压不稳定 | 重新检查输出端接线是否正确,确认负载是否超过额定值。 |
    | 温度过高 | 确认设备是否已正确安装在适当的散热条件下,并考虑安装辅助散热设备。 |
    | 无法启动或设备突然关机 | 检查电源输入是否稳定,尝试重新插拔电源线,如果问题依然存在,请联系售后技术支持。|

    总结和推荐


    UHP-500系列开关电源以其高效率、坚固耐用的设计以及全面的保护功能,成为适用于各种工业和商业应用的理想选择。其紧凑的设计和强大的兼容性使得它易于集成到现有系统中,且具有出色的温度管理能力。尽管初始成本可能略高于其他同类产品,但其长期的稳定性和可靠性使其成为一个值得投资的选择。因此,我们强烈推荐在各种工业自动化和电子设备应用中使用UHP-500系列开关电源。

UHP-500R-36参数

参数
电压-输出2 -
电压-输出4 -
最小输入电压 90V(AC),127V(DC)
电压-输出1 36V
输出数量 1
电流-输出1 -
电流-输出2 -
负载调节 0.5%
电压-输出3 -
最大输入电压 264V(AC),370V(DC)
输出功率 500W
长*宽*高 232mm*81mm*31mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-500R-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-500R-36 UHP-500R-36数据手册

UHP-500R-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
