GSM90B24-P1M

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 90W 1 80V(AC) 264V(AC) 3% 3.75A 桌面安装 145mm*60mm*32mm
供应商型号: TW-GSM90B24-P1M
供应商: 国内现货
标准整包数: 1

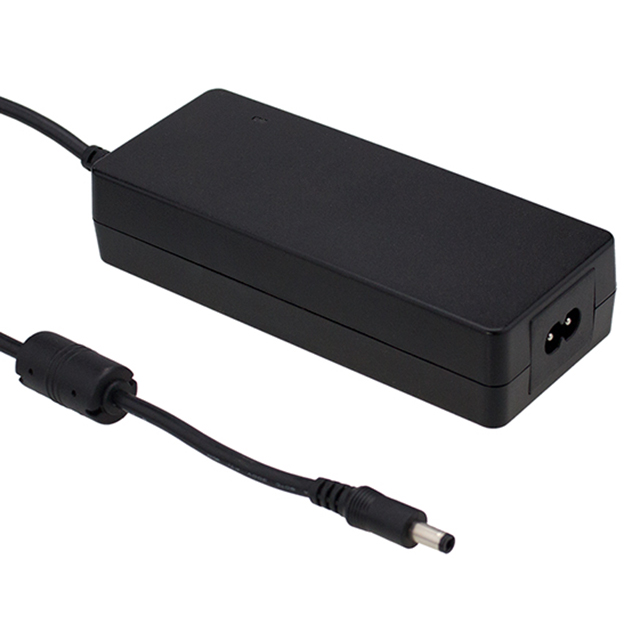

MEAN WELL/台湾明纬 开关电源 GSM90B24-P1M

GSM90B24-P1M概述


    产品简介


    本产品为90W交流到直流医疗适配器系列,型号为GSM90B。它提供12V、15V、19V、24V和48V输出电压,适用于各类医疗设备和需要高可靠性电源的应用场合。该适配器具备强大的性能,能够在广泛的输入电压范围内稳定运行,为用户提供可靠的电力供应解决方案。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 80 ~ 264VAC (113 ~ 370VDC) |
    | 输出电压 | 12V, 15V, 19V, 24V, 48V |
    | 输出电流 | 1.3A / 115VAC, 0.6A / 230VAC |
    | 输出功率(最大) | 80W, 90W |
    | 电压波动范围 | ±5.0% 至 ±3.0% |
    | 负载调整率 | ±5.0% 至 ±2.5% |
    | 额定电流 | 1.3A / 115VAC, 0.6A / 230VAC |
    | 电流范围 | 0 ~ 6.67A |
    | 电源效率(典型值) | 88%, 89%, 90%, 91%, 89% |
    | 工作频率范围 | 47 ~ 63Hz |
    | 功率因数(典型值) | > 0.91 / 230VAC, > 0.95 / 115VAC |
    | 工作温度范围 | -30℃ 至 +70℃ |
    | 工作湿度范围 | 20% ~ 90% RH,非凝露条件 |
    | 存储温度范围 | -40℃ 至 +85℃,10% ~ 95% RH |
    | 振动耐受性 | 10~500Hz, 2G, 10min/周期,沿X、Y、Z轴各60分钟 |
    | 电磁兼容标准 | EN55024, EN60601-1-2, EN61204-3 |
    | 安全标准 | IEC60601-1, EN60601-1, ANSI/AAMI ES60601-1 (3.1版) |
    | 过温保护 | 关闭输出电压,重新供电后恢复 |
    | 产品尺寸 | 1456032mm (长宽高) |
    | 包装重量 | 0.45Kg; 30件/14.5Kg/1CUFT |

    产品特点和优势


    1. 高可靠性:GSM90B系列适配器采用先进的设计和技术,确保长时间稳定运行。
    2. 高效能:典型效率高达90%,满足各种医疗设备对电源效率的要求。
    3. 宽输入电压范围:可适应全球电网电压变化,确保稳定输出。
    4. 严格的安全标准:符合IEC60601-1等多项安全标准,确保医疗环境下的使用安全。
    5. 低泄漏电流:保证设备使用时的安全性,防止触电风险。
    6. 多种输出电压选择:适用于不同类型的医疗设备,提供定制化服务。

    应用案例和使用建议


    应用案例
    GSM90B系列适配器广泛应用于各种医疗设备中,如呼吸机、监护仪和输液泵等。这些设备通常需要稳定的电源供应和严格的环境适应能力,GSM90B系列适配器能够满足这些要求。
    使用建议
    1. 环境考虑:确保适配器在规定的温度和湿度范围内使用,以延长其使用寿命。
    2. 线缆连接:选择合适的插头类型和长度,确保连接可靠且不影响操作。
    3. 定期检查:定期检查适配器的工作状态,确保其正常运行,避免故障发生。
    4. 散热管理:由于适配器在工作时会产生一定的热量,建议合理安排安装位置,以利于散热。

    兼容性和支持


    - 兼容性:适配器兼容多种常见的医疗设备接口,同时可根据客户要求定制其他接口。
    - 技术支持:提供全面的技术支持和售后服务,包括产品安装、调试和维修。

    常见问题与解决方案


    1. 问题:适配器无法启动
    - 解决方法:检查输入电源是否符合要求,确认连接是否正确。
    2. 问题:输出电压不稳定
    - 解决方法:确认负载是否超出额定范围,检查内部连接是否有松动。
    3. 问题:过热现象
    - 解决方法:确保适配器周围有足够的通风空间,避免覆盖物遮挡。

    总结和推荐


    GSM90B系列适配器是一款高性能、高可靠性的医疗设备电源解决方案。其优良的设计和制造工艺使其在医疗行业中具有显著的优势。无论是在稳定性、效率还是安全性方面,都表现出色。因此,我们强烈推荐该系列产品用于各类医疗设备的电源供应。

GSM90B24-P1M参数

参数
最小输入电压 80V(AC)
电压-输出4 -
输出功率 90W
输出数量 1
电流-输出2 -
负载调节 3%
电流-输出1 3.75A
电压-输出1 -
电压-输出2 -
电压-输出3 -
最大输入电压 264V(AC)
长*宽*高 145mm*60mm*32mm
安装方式 桌面安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

GSM90B24-P1M数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM90B24-P1M GSM90B24-P1M数据手册

GSM90B24-P1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
