GST120A12-R7B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST120A系列, 12V 直流输出, 8.5A输出
供应商型号: TW-GST120A12-R7B
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GST120A12-R7B

GST120A12-R7B概述


    产品简介

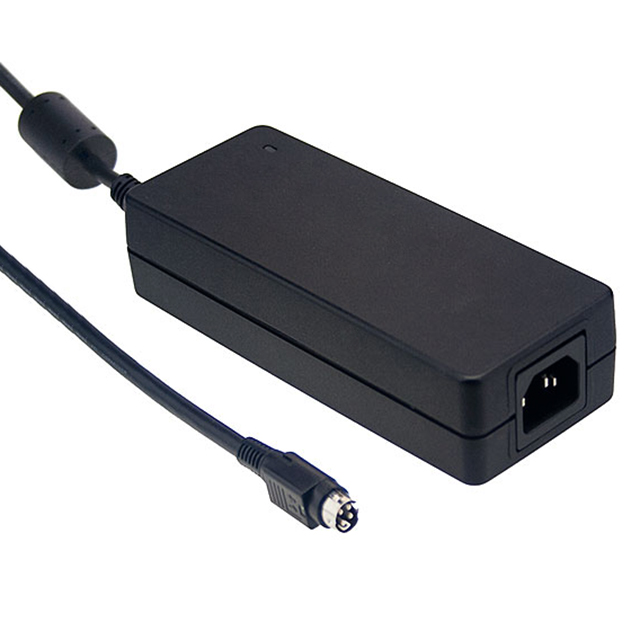

    120W AC-DC高可靠性工业适配器GST120A系列
    GST120A系列是一款专为工业应用设计的120W AC-DC适配器,适用于广泛的工业设备。这款适配器以其高可靠性和稳定性著称,具备多种输出电压选择(12V、15V、20V、24V、48V),能满足不同应用场景的需求。

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 12V、15V、20V、24V、48V |
    | 最大输出电流 | 7A(12V)、5A(15V)、5A(20V)、5A(24V)、2.5A(48V) |
    | 额定功率 | 120W(所有型号) |
    | 纹波和噪声(最大) | 120mVp-p至200mVp-p |
    | 工作频率范围 | 85 ~ 264VAC,47 ~ 63Hz |
    | 功率因数(典型) | >0.93(230VAC),>0.97(115VAC) |
    | 效率(典型) | 89%(12V),88.5%(15V),90%(20V),90.5%(24V),90.5%(48V) |
    | 输入浪涌电流(最大) | 35A(115VAC),70A(230VAC) |
    | 漏电流(最大) | 0.75mA(240VAC) |
    | 工作温度范围 | -30℃ ~ +70℃ |
    | 储存温度、湿度 | -40℃ ~ +85℃,10% ~ 95%RH(非冷凝) |

    产品特点和优势


    1. 高可靠性:通过多重安全标准认证(如UL62368-1、EN62368-1、GB4943.1等),确保在各种恶劣环境下稳定运行。
    2. 宽电压输入范围:支持全球范围内的电网电压,适用于不同地区的工业设备。
    3. 高效能:高效率转换,降低能耗,减少发热,延长设备寿命。
    4. 小尺寸设计:紧凑的设计,适合空间受限的应用场合。
    5. 多种输出电压选项:提供多样化的输出电压选择,满足不同负载需求。

    应用案例和使用建议


    应用场景:
    - 自动化生产线设备
    - 工业控制系统
    - 通信设备
    - 医疗设备
    使用建议:
    - 在安装时,确保电源线正确连接,避免短路或接触不良导致的安全隐患。
    - 定期检查适配器的散热情况,确保良好的通风条件,以防止过热。
    - 在复杂电磁环境中使用时,建议添加额外的滤波措施,以提高系统的抗干扰能力。

    兼容性和支持


    兼容性:
    - 与各种标准插头兼容,可根据客户需求定制其他类型的插头。
    支持和维护:
    - 提供详细的技术文档和安装指南(http://www.meanwell.com/manual.html)。
    - 产品质量保证期为2年,期间可享受制造商提供的技术支持和维修服务。

    常见问题与解决方案


    1. 问题:适配器启动后无输出。
    - 解决方案:检查输入电压是否在正常范围内,确认所有接线是否正确连接。
    2. 问题:适配器过热。
    - 解决方案:确保适配器周围有足够的通风空间,避免遮挡散热孔。
    3. 问题:适配器输出电压不稳。
    - 解决方案:检查负载是否超出适配器额定范围,调整负载至合理水平。

    总结和推荐


    总结:
    GST120A系列适配器以其卓越的可靠性、高效的能量转换能力和广泛的适用范围,成为工业应用中的理想选择。其丰富的认证和高标准的制造工艺,使其在各类严苛环境下都能表现出色。
    推荐:
    强烈推荐给需要高性能、高可靠性的工业设备用户。无论是自动化生产线还是医疗设备,GST120A系列适配器都能提供稳定可靠的电力支持。

GST120A12-R7B参数

参数
输出数量 1
负载调节 5%
最小输入电压 85V(AC)
电压-输出2 -
最大输入电压 264V(AC)
电压-输出4 -
电流-输出1 -
输出功率 102W
电压-输出3 -
电流-输出2 -
电压-输出1 -
长*宽*高 167mm*67mm*35mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST120A12-R7B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST120A12-R7B GST120A12-R7B数据手册

GST120A12-R7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 192
库存: 88
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 192
直接购买
加入购物车
