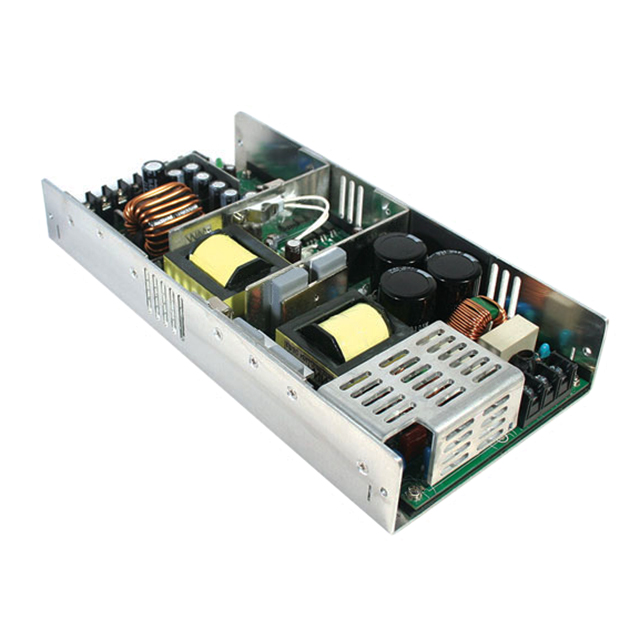

USP-500-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 408W(504WForcedAir) 1 90V(AC),127V(DC) 264V(AC),370V(DC) 1% 17A 24V 底座安装 254mm*127mm*41mm
供应商型号: 1866-5001-ND
供应商: Digi-Key
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 USP-500-24

USP-500-24概述

    电子元器件产品技术手册解析
    本文将对一款名为USP-500系列的产品进行详细的技术解析。该系列产品是单输出功率为500W的电源模块,具有功率因数校正(PFC)功能。接下来,我们将从多个方面对该产品进行深入分析。

    产品简介


    USP-500系列是一种适用于多种应用场景的单输出功率为500W的电源模块。它具备PFC功能,能够提供稳定的直流输出电压,特别适用于工业控制、通信设备及各种电力系统中。该系列产品提供了不同输出电压(如5V、12V、15V、24V和48V)以适应不同的需求。

    技术参数


    USP-500系列电源模块的关键技术参数如下表所示:
    | 参数类别 | 具体数值 |

    | 输入电压范围 | 90 ~ 264VAC(127 ~ 370VDC) |
    | 额定电流 | 交流输入:47 ~ 63Hz
    115VAC下最大电流:6A(115VAC),2.6A(230VAC)
    230VAC下最大电流:30A(115VAC),50A(230VAC) |
    | 输出电压调整范围 | 5.7 ~ 7V,13.5 ~ 16V |
    | 线性调节率 | ±1.0% |
    | 负载调节率 | ±0.5% |
    | 设置时间、上升时间 | 80ms(230VAC),20ms(115VAC) |
    | 持续时间 | 1500ms(80ms/230VAC)
    3100ms(80ms/115VAC) |
    | 工作频率范围 | 47 ~ 63Hz |
    | 功率因数(典型值) | 0.95(230VAC),0.98(115VAC) |
    | 输入效率(典型值) | 90%(230VAC),89%(115VAC) |
    | 冲击电流(典型值) | 20ms(230VAC),20ms(115VAC) |
    | 泄漏电流 | <2mA / 240VAC |
    | 过温保护 | 自动关断输出电压,自动恢复 |
    | 安全标准 | UL60950-1, TUV EN60950-1批准,EAC TP TC 004 |
    | 工作温度范围 | -40 ~ +85°C |
    | 工作湿度范围 | 10 ~ 95% RH |
    | 存储温度和湿度 | 10 ~ 500Hz, 2G, 10min/1cycle, 60min each along X, Y, Z axes |
    | MTBF(平均无故障时间) | 129.8K小时(最小值) |
    | 尺寸和重量 | 25412741mm(长宽高),重量:1.6kg;包装:6pcs/10.6Kg/0.7CUFT |

    产品特点和优势


    1. 高效能:额定输入效率高达90%,有效降低能源消耗。
    2. 宽泛的工作电压范围:可以适应90 ~ 264VAC的输入电压,保证在全球范围内都能稳定运行。
    3. 快速响应:设置时间和上升时间分别为80ms(230VAC),20ms(115VAC),确保系统的实时性。
    4. 安全可靠:配备过温保护功能,能够在异常情况下自动切断电源,保护负载设备的安全。
    5. 环境适应性强:能在-40 ~ +85°C的温度范围内稳定工作,适合严苛环境下的应用。

    应用案例和使用建议


    根据技术手册中的描述,USP-500系列电源模块被广泛应用于工业控制、通信设备及电力系统等领域。例如,在某些通信基站中,USP-500可以作为主电源供应器,提供稳定的直流输出,确保设备的正常运行。为了更好地发挥其性能,建议在安装时注意以下几点:
    1. 合理的布线:使用短而粗的导线连接电源模块到负载设备,减少线路压降的影响。
    2. 散热设计:确保良好的通风条件,避免高温环境下工作导致的过热问题。
    3. 电源管理:结合其他电源管理模块(如远程控制接口)实现智能管理和监控。

    兼容性和支持


    USP-500系列电源模块具有广泛的兼容性,能够与多种电子元器件和设备无缝对接。此外,制造商提供了详尽的技术支持和服务,确保用户在使用过程中遇到任何问题时都能够得到及时的帮助。

    常见问题与解决方案


    技术手册中列出了常见的问题及其解决方案:
    1. 输出电压不稳定:检查输入电压是否在允许范围内,确认连接是否正确。
    2. 电源无法启动:检查外部电源是否正常供电,确认开关是否打开。
    3. 负载电流超出额定值:减少负载,或者增加电源模块的数量以满足更高的负载需求。

    总结和推荐


    综上所述,USP-500系列电源模块是一款高性能、高可靠性且适用范围广的电源解决方案。其优越的性能指标、灵活的应用场景和强大的技术支持使其成为众多行业用户的首选。强烈推荐给需要稳定、高效电源供应的客户。

USP-500-24参数

参数
电压-输出1 24V
输出数量 1
电流-输出2 -
电压-输出2 -
电压-输出3 -
输出功率 408W(504WForcedAir)
电压-输出4 -
电流-输出1 17A
最小输入电压 90V(AC),127V(DC)
最大输入电压 264V(AC),370V(DC)
负载调节 1%
长*宽*高 254mm*127mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

USP-500-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 USP-500-24 USP-500-24数据手册

USP-500-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
