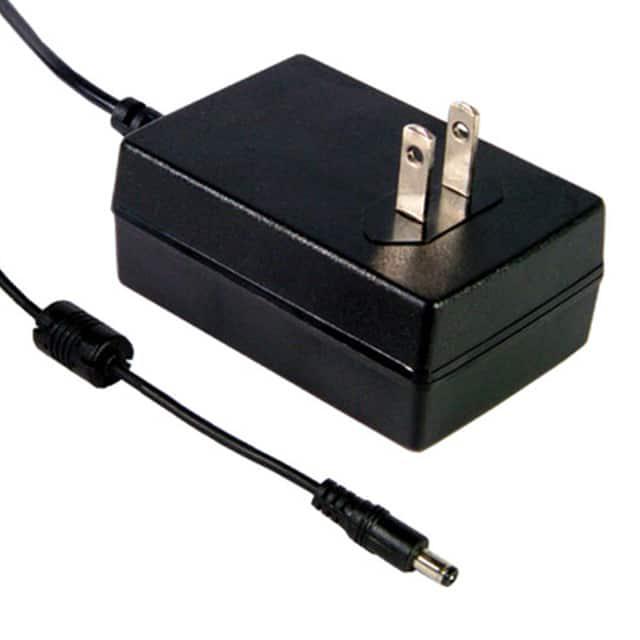

GST25U24-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 25W 1 85V(AC) 264V(AC) 2% 1.04A 墙壁安装 79mm*54mm*33mm
供应商型号: TW-GST25U24-P1J
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GST25U24-P1J

GST25U24-P1J概述

    25W AC-DC High Reliability Industrial Adaptor GST25U 系列产品综述

    1. 产品简介


    25W AC-DC 高可靠性工业适配器GST25U系列是一款广泛应用于工业领域的直流电源模块。本系列产品提供多种电压输出选项(如5V、7.5V、9V、12V、15V、18V、24V、28V、48V),以满足不同应用需求。其主要功能包括稳定可靠的直流电源转换、低纹波噪声、高效率和宽泛的工作温度范围。适用于自动化控制、通讯设备、仪器仪表等领域。

    2. 技术参数


    - 电压输出: 5V、7.5V、9V、12V、15V、18V、24V、28V、48V
    - 额定电流: 4.0A、2.93A、2.55A、2.08A、1.66A、1.38A、1.04A、0.89A、0.52A
    - 电流范围: 0 ~ 4.0A、0 ~ 2.93A、0 ~ 2.55A、0 ~ 2.08A、0 ~ 1.66A、0 ~ 1.38A、0 ~ 1.04A、0 ~ 0.89A、0 ~ 0.52A
    - 额定功率 (最大): 20W、22W、23W、25W、25W、25W、25W、25W、25W
    - 纹波与噪声 (最大): 80mVp-p、80mVp-p、80mVp-p、80mVp-p、100mVp-p、100mVp-p、150mVp-p、150mVp-p、150mVp-p
    - 电压波动: ±5.0%、±5.0%、±5.0%、±3.0%、±3.0%、±3.0%、±2.0%、±2.0%、±2.0%
    - 线路调整率: ±1.0%、±1.0%、±1.0%、±1.0%、±1.0%、±1.0%、±1.0%、±1.0%、±1.0%
    - 负载调整率: ±5.0%、±5.0%、±5.0%、±3.0%、±3.0%、±3.0%、±2.0%、±2.0%、±2.0%
    - 输入电压范围: 85 ~ 264VAC
    - 输入频率范围: 47 ~ 63Hz
    - 效率 (典型值): 81.5%、84.5%、85%、86.5%、87%、87%、88%、88%、89%
    - 启动浪涌电流: 0.6A / 115VAC、0.35A / 230VAC
    - 漏电流: 最大 0.35A / 230VAC
    - 安全标准: UL62368-1、CSA C22.2 No. 62368-1、BSMI、CNS14336、EAC TP TC 004 批准

    3. 产品特点和优势


    - 高可靠性: 通过多项国际安全认证,确保在恶劣环境下的稳定运行。
    - 宽输入电压范围: 支持全球标准电压,适用范围广。
    - 低纹波噪声: 提供更纯净的直流输出,减少电磁干扰。
    - 高效能: 典型效率高达 89%,节能效果显著。
    - 多重保护机制: 包括过载保护、过压保护,保障设备安全。
    - 适应性强: 能够承受较大的工作温度范围和湿度环境。

    4. 应用案例和使用建议


    - 应用案例: 广泛应用于工业自动化控制系统、医疗设备、通信设备、仪器仪表等。
    - 使用建议: 在安装时应注意散热设计,确保良好的通风环境;在使用过程中应避免长时间处于满载状态,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 该适配器可与各种标准DC插头兼容,如P1J、P2I、P2J等。
    - 厂商支持: 提供详细的技术手册、安装指南及客户支持服务。

    6. 常见问题与解决方案


    - Q1: 如何处理启动浪涌电流过大的问题?
    - A1: 通过优化电路设计,使用更高效的启动电路来降低启动浪涌电流。
    - Q2: 纹波噪声过大怎么办?
    - A2: 可以在输出端添加额外的滤波电容,减少纹波噪声的影响。
    - Q3: 如何提高效率?
    - A3: 使用更高效的开关电源技术,减少内部损耗,从而提高整体效率。

    7. 总结和推荐


    总结:GST25U 系列适配器凭借其高可靠性、宽输入电压范围、低纹波噪声和高效能等特点,在工业领域表现出色。多种保护机制使其在各种复杂环境中均能可靠运行。
    推荐:该产品适用于需要高可靠性、稳定输出的工业应用场合。强烈推荐使用,特别适合需要在恶劣环境下工作的自动化设备。

GST25U24-P1J参数

参数
电压-输出3 -
电流-输出2 -
输出数量 1
最小输入电压 85V(AC)
最大输入电压 264V(AC)
电压-输出4 -
电压-输出1 -
负载调节 2%
电压-输出2 -
输出功率 25W
电流-输出1 1.04A
长*宽*高 79mm*54mm*33mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST25U24-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST25U24-P1J GST25U24-P1J数据手册

GST25U24-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61
库存: 155
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61
直接购买
加入购物车
