UHP-200A-4.2

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 168W开关电源, 4.2V 直流输出电压 40A输出电流, 1输出点
供应商型号: TW-UHP-200A-4.2
供应商: 国内现货
标准整包数: 1

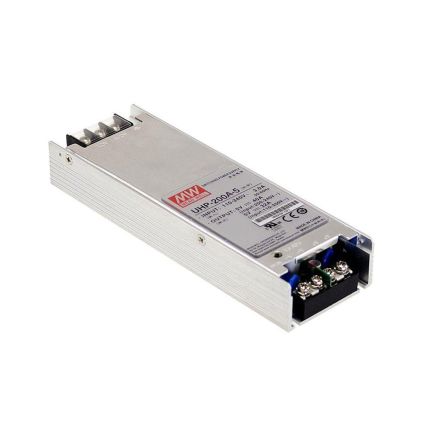

MEAN WELL/台湾明纬 开关电源 UHP-200A-4.2

UHP-200A-4.2概述

    200W 单输出电源模块UHP-200A系列

    产品简介


    200W 单输出电源模块 UHP-200A 系列是一款具有功率因数校正(PFC)功能的高效能电源模块。该系列产品以其卓越的性能、紧凑的设计和高可靠性,在工业控制、通信系统、医疗设备、航空航天和其他需要稳定电源的应用领域得到广泛应用。

    技术参数


    | 参数 | 型号 UHP-200A-4.2 | 型号 UHP-200A-4.5 | 型号 UHP-200A-5 |
    ||
    | 输出电压(V) | 4.2 | 4.5 | 5 |
    | 输出电流(A) | 40 | 40 | 40 |
    | 额定功率(W) | 200 | 200 | 200 |
    | 输出电压范围(mV) | 4.0~4.4 | 4.3~4.7 | 4.7~5.3 |
    | 纹波噪声(max)(mV) | 200 | 200 | 200 |
    | 工作温度范围(℃) | -30 ~ +70 | -30 ~ +70 | -30 ~ +70 |
    | 输入电压范围(VAC) | 90 ~ 264 | 90 ~ 264 | 90 ~ 264 |
    | 输入频率范围(Hz) | 47 ~ 63 | 47 ~ 63 | 47 ~ 63 |
    | 功率因数(Typ) | ≥ 0.95 | ≥ 0.97 | ≥ 0.95 |
    | 效率(Typ) | 88.5% | 88% | 88% |
    | 冲击电流(Typ)(A) | 2.4/115VAC | 1.2/230VAC | 2.4/115VAC |
    | 待机电流(Typ)(mA) | <1.0 @ 240VAC | <1.0 @ 240VAC | <1.0 @ 240VAC |
    | 保护模式 | hiccup模式 | hiccup模式 | hiccup模式 |

    产品特点和优势


    - 高效能:具有较高的转换效率,达到88%以上。
    - 高功率因数:内置PFC电路,功率因数高达0.95以上。
    - 宽输入电压范围:90-264VAC的输入电压范围,适应多种电网条件。
    - 紧凑设计:小体积设计,便于集成到各种设备中。
    - 良好的热管理:通过铝散热片提高散热效果,确保长期稳定运行。
    - 多重保护机制:包括短路保护、过载保护、过温保护等多重安全措施。

    应用案例和使用建议


    - 工业自动化:UHP-200A系列可为工业机器人提供稳定的直流电,满足高强度工作的需求。
    - 通信设备:适合作为基站、路由器等通信设备的电源模块,保证数据传输的稳定。
    - 医疗设备:适用于医院设备如X光机、CT扫描仪等,提供可靠的电力供应。
    使用建议:
    - 安装时建议使用额外的铝合金板,以提高热管理和散热效果。
    - 保持周围至少5cm的自由空间,以便空气流通和散热。
    - 连接线缆时需注意接触良好,避免虚接导致的接触不良问题。

    兼容性和支持


    UHP-200A系列电源模块与多种标准接口兼容,支持广泛的交流输入电压和频率范围。制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。此外,产品已通过多项国际认证,确保符合全球安全和电磁兼容性标准。

    常见问题与解决方案


    1. Q: 电源模块无法启动
    - A: 检查输入电压是否在90-264VAC范围内,确认交流线缆连接良好。
    2. Q: 输出电压不稳定
    - A: 调整外部负载并检查负载是否超出额定范围,确保符合规格书中的负载曲线。
    3. Q: 温度过高
    - A: 检查散热装置是否正确安装,并确保周围有足够的空间以促进空气流通。

    总结和推荐


    综上所述,200W单输出电源模块UHP-200A系列凭借其卓越的性能、高效节能的特点和完善的保护机制,非常适合于各类工业及商业应用场合。经过详细的测试和验证,我们强烈推荐该系列产品用于需要稳定、可靠电源供应的各种应用场景。

UHP-200A-4.2参数

参数
最大输入电压 264V(AC),370V(DC)
电压-输出3 -
输出功率 168W
电压-输出2 -
电压-输出1 4.2V
电压-输出4 -
负载调节 2.5%
最小输入电压 90V(AC),127V(DC)
电流-输出1 40A
电流-输出2 -
输出数量 1
长*宽*高 167mm*55mm*26mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-200A-4.2数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-200A-4.2 UHP-200A-4.2数据手册

UHP-200A-4.2封装设计

查看详情并下载
Symbol
Footprint
3D Model
