首页  >  产品百科  >  OWA-120U-24

OWA-120U-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 120W 1 90V(AC) 264V(AC) 0.5% 5A 桌面安装 191mm*63mm*37.5mm
供应商型号: OWA-120U-24
供应商: Master
标准整包数: 1

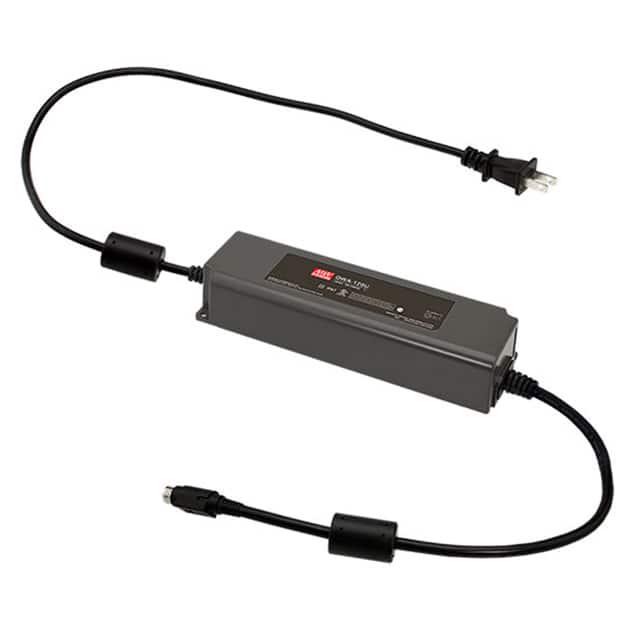

MEAN WELL/台湾明纬 开关电源 OWA-120U-24

OWA-120U-24概述

    120W 单输出防水适配器 OWA-120U 系列

    产品简介


    120W 单输出防水适配器(OWA-120U 系列)是一种专为各种应用设计的高效率电源转换器。其主要功能是将交流电转换为稳定的直流电,适用于户外、工业以及家用电器等多种场合。该系列适配器具有高防水等级(IP67),能够在恶劣环境中可靠运行。OWA-120U 系列提供多种输出电压选择(如 12V、15V、20V、24V、30V、36V、42V、48V 和 54V),以满足不同负载需求。

    技术参数


    - 输入电压范围:90 ~ 264VAC(127 ~ 370VDC)
    - 额定电流:根据不同的输出电压型号变化,范围从 2.3A 到 15A 不等
    - 额定功率:120W
    - 输出电压:可选电压包括 12V、15V、20V、24V、30V、36V、42V、48V 和 54V
    - 线性调整率:±2.0%
    - 负载调整率:±0.5%
    - 上升时间:16ms(满载时,230VAC/115VAC)
    - 保持时间:500ms(80ms 在满载 95% 时)
    - 频率范围:47 ~ 63Hz
    - 功率因数:典型值 >0.97/115VAC,>0.96/230VAC(满载时)
    - 交流输入电流:1.3A/115VAC,0.65A/230VAC
    - 浪涌电流:典型值 <0.125mA/120VAC,<0.25mA/240VAC
    - 保护机制:恒流限制,短路时进入递减模式
    - 工作温度范围:-40 ~ +70℃(参考降额曲线)
    - 工作湿度范围:20 ~ 95% RH(非冷凝)
    - 存储温度范围:-40 ~ +80℃,10 ~ 95% RH
    - 温度系数:±0.03℃/℃(0 ~ 50℃)
    - 振动:10 ~ 500Hz,5G,12分钟/周期,每轴72分钟
    - MTBF:最低 294.3K 小时(符合 MIL-HDBK-217F 标准,25℃)
    - 尺寸:191 63 37.5mm
    - 重量:1.15Kg;每箱 12 个,总重 13Kg,体积 0.89 立方英尺

    产品特点和优势


    OWA-120U 系列适配器以其高效率(最高可达 90.5%)、出色的防水性能(IP67 等级)和广泛的电压输出范围著称。它能够在极端温度和湿度条件下稳定运行,且具有可靠的过载保护和短路保护机制。这些特点使其在工业、户外和家庭应用中表现卓越。

    应用案例和使用建议


    OWA-120U 系列适配器适用于各种照明系统、安防设备和工业控制系统。例如,在路灯控制项目中,它可以作为可靠的电源解决方案,确保灯光系统的稳定运行。对于使用场合,建议在潮湿或露天环境下安装时采用防水措施,并确保良好的通风条件,以避免过热问题。

    兼容性和支持


    该适配器与各种标准电气连接器兼容,如 NEMA 1-15P 插头和 DIN 4 针电源连接器。制造商提供了详尽的技术支持和售后服务,包括安装手册和技术文档下载链接。用户可以在官方网站上查找相关信息。

    常见问题与解决方案


    - 问题:启动困难
    - 解决方法:确保输入电压在有效范围内,并检查是否有接触不良的情况。
    - 问题:输出电压不稳定
    - 解决方法:检查负载是否过大,适当减少负载或将适配器置于较低的工作温度下。
    - 问题:过热
    - 解决方法:确保良好通风,避免高温环境下的使用,必要时可加装散热装置。

    总结和推荐


    综上所述,OWA-120U 系列适配器凭借其高效能、高防水性能和广泛的适用范围,成为工业、户外和家庭应用的理想选择。其优异的可靠性、稳定性以及全面的技术支持使其在市场上具有很强的竞争力。因此,强烈推荐使用此系列适配器。如果您有任何疑问或需要更多技术支持,可随时联系 MEAN WELL 官方客服。

OWA-120U-24参数

参数
电压-输出3 -
最大输入电压 264V(AC)
输出功率 120W
输出数量 1
负载调节 0.5%
电压-输出1 -
电压-输出4 -
最小输入电压 90V(AC)
电流-输出2 -
电压-输出2 -
电流-输出1 5A
长*宽*高 191mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

OWA-120U-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 OWA-120U-24 OWA-120U-24数据手册

OWA-120U-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 58.969 ¥ 490.3029
5+ $ 56.353 ¥ 468.5519
10+ $ 53.212 ¥ 442.2018
20+ $ 52.961 ¥ 433.6979
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 490.3
直接购买
加入购物车
