首页  >  产品百科  >  EPS-35-15

EPS-35-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 36W开关电源, 15V 直流输出电压 2.4A输出电流, 1输出点
供应商型号: TW-EPS-35-15
供应商: 国内现货
标准整包数: 1

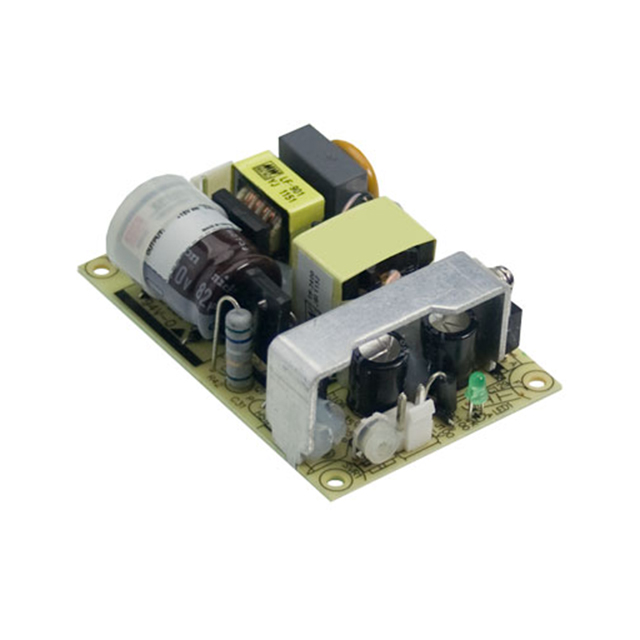

MEAN WELL/台湾明纬 开关电源 EPS-35-15

EPS-35-15概述

    # EPS-35 系列开关电源技术手册

    产品简介


    EPS-35系列是一款高性能单输出开关电源,专为各种工业应用而设计。该系列产品提供了多个不同的电压输出选择(如3.3V、5V、7.5V、15V、12V、24V、27V和48V),覆盖了广泛的应用需求。这些电源具备高效能、高稳定性和高可靠性,适用于通信、医疗设备、工业控制等领域。

    技术参数


    | 电压 | 额定电流 | 电流范围 | 额定功率 | 输出电压纹波 (最大值) | 输出电压调节范围 | 线性调整率 | 负载调整率 |

    | 3.3V | 6A | 0 ~ 6.6A | 19.8W | 60mVp-p | 3.1 ~ 3.6V | ±2.5% | ±0.5% |
    | 5V | 6A | 0 ~ 6.6A | 30W | 70mVp-p | 4.75 ~ 5.5V | ±2.5% | ±0.5% |
    | 7.5V | 4.7A | 0 ~ 5.2A | 35.25W | 80mVp-p | 7.13 ~ 8.25V | ±2.5% | ±1.5% |
    | 15V | 2.4A | 0 ~ 2.65A | 36W | 100mVp-p | 13.5 ~ 16.5V | ±2.5% | ±0.5% |
    | 12V | 3A | 0 ~ 3.3A | 36W | 100mVp-p | 10.8 ~ 13.5V | ±2.5% | ±0.5% |
    | 24V | 1.5A | 0 ~ 1.65A | 36W | 180mVp-p | 21.6 ~ 27V | ±2.5% | ±0.5% |
    | 27V | 1.3A | 0 ~ 1.45A | 35.1W | 180mVp-p | 24.3 ~ 29.7V | ±2.5% | ±0.5% |
    | 48V | 0.75A | 0 ~ 0.82A | 36W | 240mVp-p | 43.2 ~ 52.8V | ±2.5% | ±0.5% |

    产品特点和优势


    - 高效能:所有型号的转换效率均超过80%,部分型号可达90%。
    - 宽输入电压范围:输入电压范围85VAC到264VAC,适应各种电源环境。
    - 高稳定性:线性调整率和负载调整率均保持在较低水平,确保稳定的输出电压。
    - 多功能保护:具备过压保护、过流保护等多种安全机制,保障设备和人员安全。
    - 长寿命:平均无故障时间(MTBF)达649,100小时以上,适合长期运行。

    应用案例和使用建议


    EPS-35系列开关电源已在通信设备、医疗仪器、工业控制系统等多种场合中得到广泛应用。例如,在通信基站中,它可以提供稳定的电源供应,确保基站的正常运行。在医疗设备中,它能够提供高精度的电源输出,保证医疗设备的安全运行。
    使用建议:
    - 在安装时,确保输入电压在额定范围内,避免过高或过低电压对电源造成损害。
    - 在使用过程中,注意散热,避免长时间超负荷运行导致温度过高。
    - 定期检查和维护,以确保其性能和安全。

    兼容性和支持


    - EPS-35系列电源采用标准接口,便于集成到各类系统中。
    - 厂商提供全面的技术支持和售后服务,包括安装指导、故障排查和定期维护。

    常见问题与解决方案


    1. 电源无法启动
    - 检查输入电压是否在85-264VAC范围内。
    - 检查输入端接线是否正确。
    2. 输出电压不稳定
    - 检查负载是否过大。
    - 检查输入电压是否稳定。
    3. 过热报警
    - 减少负载,确保良好的散热条件。
    - 清理散热片上的灰尘。

    总结和推荐


    综上所述,EPS-35系列开关电源凭借其高效的能量转换、稳定的输出、全面的保护机制以及可靠的安全性,在工业应用中表现出色。它不仅能满足大部分应用的需求,还能在极端环境下稳定运行。因此,强烈推荐此产品用于需要高性能电源供应的各种工业设备。

EPS-35-15参数

参数
电压-输出2 -
电压-输出3 -
最小输入电压 85V(AC),120V(DC)
最大输入电压 264V(AC),370V(DC)
输出功率 36W
电压-输出1 15V
电流-输出2 -
输出数量 1
电压-输出4 -
负载调节 0.5%
电流-输出1 -
长*宽*高 76.2mm*50.8mm*24mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 托盘

EPS-35-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 EPS-35-15 EPS-35-15数据手册

EPS-35-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
