QP-150C

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 153W 4 90V(AC),127V(DC) 264V(AC),370V(DC) 2%,6%,6%,2% 3A 15A 600 mA -15V 15V 5V 底座安装 199mm*99mm*50mm
供应商型号: TW-QP-150C
供应商: 国内现货
标准整包数: 1

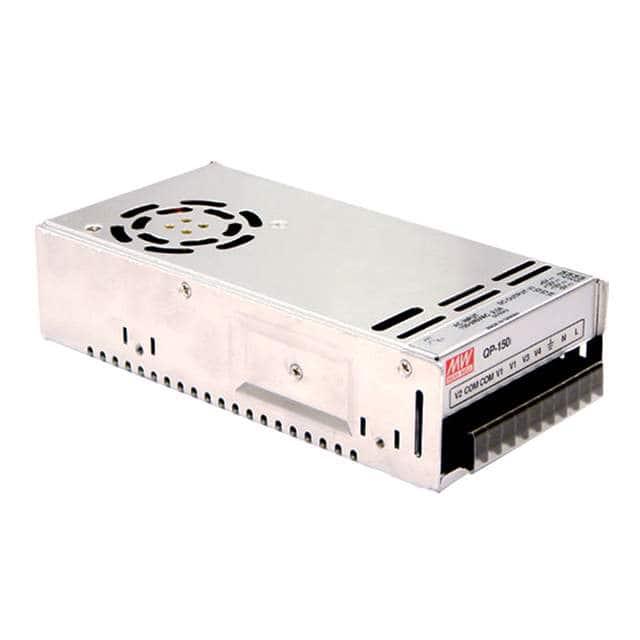

MEAN WELL/台湾明纬 开关电源 QP-150C

QP-150C概述


    产品简介


    QP-150系列电源模块 是一款专为多种应用设计的高效直流电源解决方案。它提供了四路独立输出,每路输出电压和电流均可调节。QP-150系列的主要功能是为需要多路稳定直流电源的系统提供可靠的能量供应。它的典型应用包括工业自动化设备、通信系统、医疗设备以及其他需要高精度和稳定输出的场合。

    技术参数


    - 输入电压范围: 90~264VAC(127~370VDC)
    - 频率范围: 47~63Hz
    - 功率因数: 0.95(230VAC)/ 0.98(115VAC)
    - 效率: 76%(230VAC)/ 77%(115VAC)
    - 最大额定功率: 150W
    - 冷启动电流: 40A/230V
    - 浪涌电流: <3.5mA/240VAC
    - 工作温度范围: -10°C~+60°C
    - 存储温度范围: -20°C~+85°C
    - 湿度范围: 10%~95% RH 非冷凝
    - 隔离电阻: 输入到输出:3kVAC;输入到接地:2kVAC;输出到接地:0.5kVAC
    - 绝缘阻抗: ≥100MΩ/500VDC
    - 振动: 10~500Hz,2G,10分钟/循环,每个轴向60分钟
    - 平均无故障时间(MTBF): 最小141.5K小时

    产品特点和优势


    QP-150系列 的特点和优势如下:
    - 多重保护机制: 具有过压、过温及短路保护,确保在任何异常情况下都能安全运行。
    - 高效率: 在满载条件下,功率因数高达0.95/0.98,效率达到76%以上。
    - 广泛的应用范围: 支持从-10°C到+60°C的工作温度,适用于各种恶劣环境。
    - 可靠性: 符合多项国际安全和电磁兼容标准,如EN55032, EN61000-4等,确保其在不同应用中的稳定性和可靠性。
    - 精确调节: 输出电压和电流可以在一定范围内进行调整,适应不同的负载需求。

    应用案例和使用建议


    QP-150系列 在多个领域的应用案例包括但不限于:
    - 工业自动化设备: 用于为传感器、执行器等提供稳定的直流电源。
    - 通信系统: 为通信设备提供稳定可靠的电源。
    - 医疗设备: 在需要高精度电源的医疗仪器中提供可靠能量供应。
    使用建议:
    - 确保输入电压在允许的范围内,以避免过压或欠压的情况发生。
    - 定期检查系统的接地情况,确保良好的接地状态,提高系统的安全性和稳定性。
    - 在使用过程中要注意散热问题,尤其是在高温环境下工作时,可以采取适当的散热措施以确保设备的正常运行。

    兼容性和支持


    QP-150系列 设计时充分考虑了与现有系统的兼容性,因此在许多现有的设备和系统中可以无缝集成。此外,供应商还提供全面的技术支持和售后服务,包括安装指导、故障排查以及定期的维护计划。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 问题: 设备不能正常启动。
    - 解决方案: 检查输入电压是否在规定范围内,确认接地是否良好。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查负载情况,确保负载在设备的额定范围内,同时检查是否有外部干扰源。
    3. 问题: 过热报警。
    - 解决方案: 检查散热装置是否正常工作,适当增加散热措施或减少负载。

    总结和推荐


    QP-150系列 是一款功能强大且性能稳定的直流电源模块,具有广泛的适用性和高度的安全可靠性。它不仅符合多项国际标准,还在多种应用场景中表现出色。无论是工业自动化、通信系统还是医疗设备,QP-150系列 都能提供可靠的电源解决方案。因此,强烈推荐使用 QP-150系列 作为您的首选电源模块。

QP-150C参数

参数
负载调节 2%,6%,6%,2%
电压-输出2 15V
电压-输出1 5V
最小输入电压 90V(AC),127V(DC)
电流-输出1 15A
电压-输出3 -15V
电压-输出4 600 mA
最大输入电压 264V(AC),370V(DC)
输出数量 4
电流-输出2 3A
输出功率 153W
长*宽*高 199mm*99mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QP-150C数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-150C QP-150C数据手册

QP-150C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 476
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 476
直接购买
加入购物车
