首页  >  产品百科  >  HRP-450-24

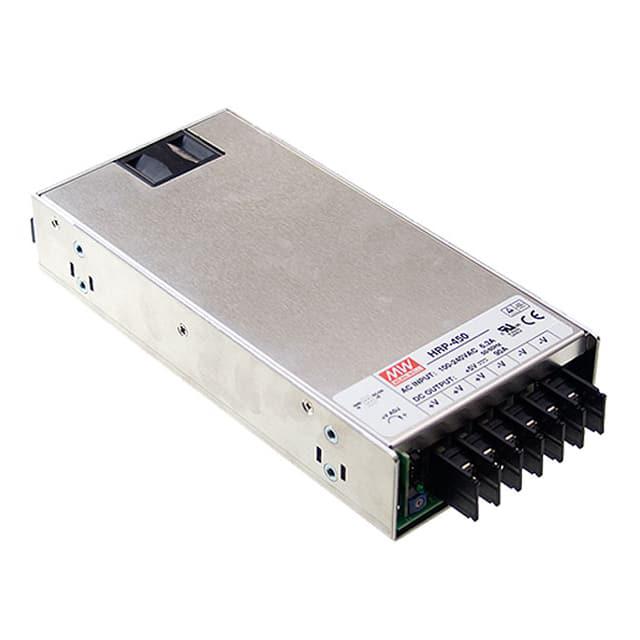

HRP-450-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 451W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 18.8A 24V 底座安装 218mm*105mm*41mm
供应商型号: TW-HRP-450-24
供应商: 国内现货
标准整包数: 1

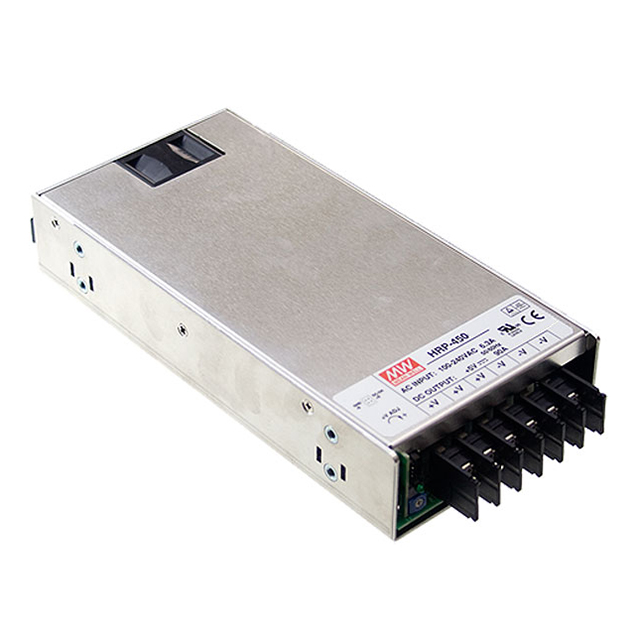

MEAN WELL/台湾明纬 开关电源 HRP-450-24

HRP-450-24概述

    HRP-450系列电源模块技术手册解析

    1. 产品简介


    HRP-450系列电源模块是一款高效率、单输出且具有功率因数校正(PFC)功能的产品。它主要用于需要稳定直流输出的应用场合,例如工业控制、通信设备及医疗设备等领域。HRP-450系列电源模块具备多种电压输出选择,包括但不限于3.3V、5V、7.5V、12V、15V、24V、36V和48V。

    2. 技术参数


    | 参数名称 | 值 |

    | 输出电压 | 3.3V ~ 55.2V |
    | 额定电流 | 90A |
    | 额定功率 | 297W ~ 456W |
    | 最大纹波噪声 | 80mVp-p ~ 240mVp-p |
    | 输出电压调整范围 | 2.8V ~ 55.2V |
    | 线性调整率 | ±0.5% ~ ±1.0% |
    | 负载调整率 | ±0.2% ~ ±0.5% |
    | 启动时间 | 1000ms |
    | 持续时间 | 16ms |
    | 输入电压范围 | 85VAC ~ 264VAC |
    | 频率范围 | 47Hz ~ 63Hz |
    | 功率因数 | >0.95 |
    | 输入效率 | 80% ~ 89% |
    | 温度范围 | -40℃ ~ +70℃ |
    | 安全标准 | UL62368-1, EN62368-1 |

    3. 产品特点和优势


    - 高效率:HRP-450系列电源模块的输入效率高达89.5%,显著提高了能源利用率。
    - 宽泛的输出电压调整范围:提供2.8V至55.2V的可调电压范围,满足不同应用场景的需求。
    - 优良的线性调节率和负载调节率:通过±0.2%到±1.0%的调节率,确保稳定的输出电压,适用于对电压稳定性要求高的场合。
    - 高标准安全认证:获得UL62368-1, EN62368-1等国际安全认证,确保使用安全可靠。

    4. 应用案例和使用建议


    HRP-450系列电源模块广泛应用于工业自动化、通信系统及医疗设备等领域。在实际应用中,用户可以根据具体需求选择合适的输出电压。例如,在工业控制系统中,可以选用24V输出;而在通信设备中,则可以选择12V或5V输出。为提高系统可靠性,建议将多个电源模块并联使用,以分担负载压力。

    5. 兼容性和支持


    HRP-450系列电源模块与其他标准电源接口兼容,能够轻松集成到现有系统中。此外,制造商还提供了详细的技术支持文档和售后服务,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - Q1: 如何设置电源模块的输出电压?
    - A1: 用户可以通过调整输出电压调整电位器来设置所需的输出电压。
    - Q2: 电源模块过温保护后如何恢复?
    - A2: 电源模块会在温度降低后自动恢复正常运行。
    - Q3: 电源模块的远程感应功能有何作用?
    - A3: 远程感应功能补偿负载导线上最多0.5V的电压降,以确保电压稳定性。

    7. 总结和推荐


    HRP-450系列电源模块凭借其高效能、稳定输出和良好的安全性能,在工业自动化、通信系统及医疗设备等领域中展现出强大的竞争力。对于寻求高性能电源解决方案的用户而言,这款产品无疑是理想的选择。强烈推荐此产品用于各种高要求的应用场景中。

HRP-450-24参数

参数
负载调节 0.5%
最大输入电压 264V(AC),370V(DC)
电压-输出4 -
电压-输出1 24V
输出数量 1
输出功率 451W
电流-输出2 -
最小输入电压 85V(AC),120V(DC)
电压-输出3 -
电流-输出1 18.8A
电压-输出2 -
长*宽*高 218mm*105mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HRP-450-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRP-450-24 HRP-450-24数据手册

HRP-450-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
