RSD-300D-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 300W 1 67.2V 143V 1% 12V 底座安装 216mm*96.5mm*40mm
供应商型号: SCE-RSD-300D-12
供应商: 海外现货
标准整包数: 1

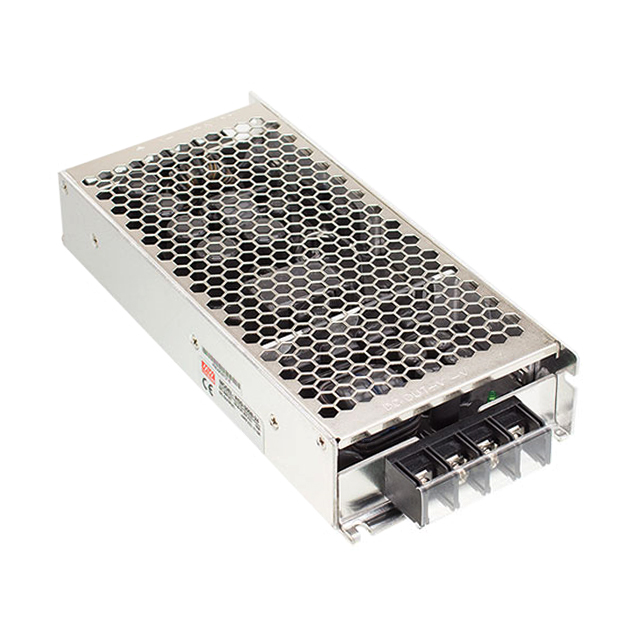

MEAN WELL/台湾明纬 开关电源 RSD-300D-12

RSD-300D-12概述

    300W Railway Single Output DC-DC Converter RSD-300 Series

    1. 产品简介


    RSD-300系列是一款专为铁路行业设计的单输出直流到直流转换器,提供高达300W的额定功率输出。该系列产品适用于多种电压等级,包括5V、12V、24V和48V,能够满足不同设备对电源的需求。RSD-300系列具有高效率、高可靠性及广泛的工作温度范围,确保在各种恶劣环境下稳定运行,是轨道交通、工业控制等领域的重要供电设备。

    2. 技术参数


    以下为RSD-300系列的主要技术参数:
    - 型号:RSD-300B-5, RSD-300B-12, RSD-300B-24, RSD-300B-48, RSD-300C-5, RSD-300C-12, RSD-300C-24, RSD-300C-48, RSD-300D-5, RSD-300D-12, RSD-300D-24, RSD-300D-48, RSD-300E-5, RSD-300E-12, RSD-300E-24, RSD-300E-48, RSD-300F-5, RSD-300F-12, RSD-300F-24, RSD-300F-48
    - 额定输入电压范围:50.4~93.6VDC(D型),43.2~100.8VDC(F型),57.6~154VDC(E型)
    - 输出电压范围:5V, 12V, 24V, 48V
    - 额定电流:最大输出电流可达42A
    - 额定功率:300W
    - 纹波噪声:最大值180mVp-p
    - 电压精度:±2.0%
    - 负载调整率:±1.0%
    - 过温保护:自动关闭输出电压,温度降低后恢复
    - 启动时间:800ms
    - 绝缘耐压:输入到输出:4KVDC;输入到地:2.5KVDC;输出到地:2.5KVDC
    - 隔离电阻:≥100MΩ/500VDC
    - 效率:最高达91.5%

    3. 产品特点和优势


    RSD-300系列以其卓越的技术性能和可靠的设计成为铁路行业的理想选择。以下是其主要特点和优势:
    - 宽输入电压范围:支持多种输入电压,适应不同的供电环境。
    - 高效率:典型效率达到90%以上,有效降低能耗。
    - 高可靠性:通过EN50155和IEC60571标准认证,符合铁路行业严格的电磁兼容性和振动冲击要求。
    - 宽温区工作能力:可在-40°C至+85°C的温度范围内工作,具备良好的抗振性能。
    - 保护机制完善:具备过温保护、短路保护和过压保护等多种保护功能,确保设备长期安全运行。

    4. 应用案例和使用建议


    RSD-300系列广泛应用于铁路机车、信号系统、通信设备和工业自动化领域。例如,在列车控制系统中,该产品可以作为关键设备的稳定电源供应。为了充分发挥其性能,建议:
    - 在高温环境中使用时,合理规划散热方案以避免过热。
    - 配合适当的输入滤波器减少电磁干扰。
    - 定期检查并更换输入端的保险丝以确保电路安全。

    5. 兼容性和支持


    RSD-300系列产品与市场上主流的铁路通信设备和控制系统完全兼容。制造商提供了详尽的技术文档和支持服务,包括安装指南、维护手册和技术咨询热线,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内 |
    | 设备发热严重 | 加强散热措施 |
    | 短时间内多次重启 | 检查是否存在过载情况 |

    7. 总结和推荐


    综上所述,RSD-300系列以其强大的性能、广泛的适用性和完善的保护机制,在铁路及其他严苛环境下的应用中表现出色。对于需要高性能、高可靠性的电源解决方案的用户而言,RSD-300系列无疑是一个值得信赖的选择。强烈推荐此产品用于铁路及相关工业领域的电源管理。

RSD-300D-12参数

参数
最大输入电压 143V
电压-输出3 -
最小输入电压 67.2V
负载调节 1%
输出数量 1
电流-输出2 -
电压-输出2 -
电流-输出1 -
电压-输出4 -
输出功率 300W
电压-输出1 12V
长*宽*高 216mm*96.5mm*40mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

RSD-300D-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 RSD-300D-12 RSD-300D-12数据手册

RSD-300D-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1253.7626
5+ ¥ 1211.9852
10+ ¥ 1153.4968
20+ ¥ 1111.7193
库存: 31
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1253.76
直接购买
加入购物车
