UHP-200R-5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 200W开关电源, 5V 直流输出电压 40A输出电流, 1输出点
供应商型号: TW-UHP-200R-5
供应商: 国内现货
标准整包数: 1

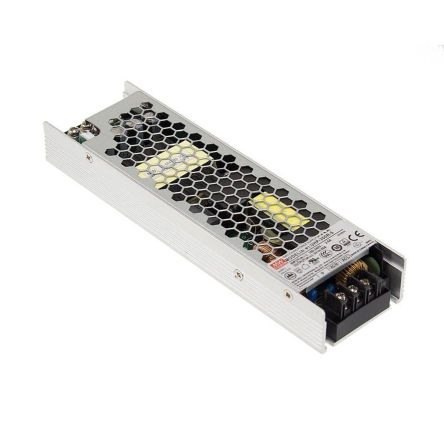

MEAN WELL/台湾明纬 开关电源 UHP-200R-5

UHP-200R-5概述


    产品简介


    产品名称: UHP-200系列交流转直流开关电源
    类型: 200W 单输出电源模块
    主要功能: 将交流电转换为直流电,并提供多种电压输出
    应用领域: 工业自动化机械、控制系统、机械设备、电子产品、家用电器等

    技术参数


    - 输入电压范围: 90 ~ 264VAC (127 ~ 370VDC)
    - 输出电压范围:
    - 3.3V (132W)
    - 3.8 ~ 4.6V
    - 4.2 ~ 5.5V (168W)
    - 5.75 ~ 6.75V
    - 12V (201.6W)
    - 13.2 ~ 15.6V
    - 16.5 ~ 19.5V
    - 26.4 ~ 31.2V
    - 39.6 ~ 46.8V
    - 52.8 ~ 62.4V
    - 效率: 93% ~ 94%
    - 工作温度范围: -30°C ~ +70°C
    - 防护等级: IP67(注:实际手册中无详细说明)
    - 保护功能: 短路保护、过载保护、过压保护、过温保护

    产品特点和优势


    - 高效能: 最高可达94%的效率,满足各类工业及商业应用场景的需求。
    - 紧凑设计: 集成PFC技术,单输出电源模块尺寸仅为1945526mm,节省空间,便于安装。
    - 宽电压范围: 支持全球标准输入电压范围(90~264VAC),适应各种供电环境。
    - 多重保护: 包括短路、过载、过压和过温保护功能,确保设备安全运行。
    - 冗余设计: 可通过并联连接实现冗余,提高系统可靠性。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制
    - 机械设备驱动
    - 家电控制系统
    - 通信设备供电
    使用建议:
    - 由于该产品设计紧凑,安装时需注意散热,确保空气流通,建议加装铝板辅助散热。
    - 需要注意工作温度范围限制,在极端温度环境下可能需要额外的热管理措施。

    兼容性和支持


    - 兼容性: 适用于多种工业及商业设备,与主流控制器及电气设备兼容。
    - 技术支持: 厂商提供三年保修服务,并附带详细的使用手册和技术支持文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否符合要求,确认连接是否正确 |
    | 输出电压不稳定 | 检查负载是否超过额定值,确认输入电压是否稳定 |
    | 故障指示灯亮起 | 查看是否有过载或短路现象,按照手册上的故障排除流程进行处理 |

    总结和推荐


    综合评价:
    UHP-200系列交流转直流开关电源以其高效能、紧凑设计和多功能保护功能,在工业及商业环境中表现出色。尤其适用于对稳定性要求较高的场合,如工业自动化设备和家用电器。
    推荐使用:
    对于需要高性能、高可靠性的电源解决方案的应用场景,UHP-200系列是一个非常不错的选择。考虑到其良好的散热设计和全面的保护机制,适合于各类需要高性能电源的系统集成项目。

UHP-200R-5参数

参数
最大输入电压 264V(AC),370V(DC)
最小输入电压 90V(AC),127V(DC)
电压-输出3 -
电压-输出1 5V
输出功率 200W
电压-输出2 -
负载调节 1%
电流-输出1 40A
输出数量 1
电流-输出2 -
电压-输出4 -
长*宽*高 194mm*55mm*26mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-200R-5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-200R-5 UHP-200R-5数据手册

UHP-200R-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 237
库存: 214
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 237
直接购买
加入购物车
