USP-225-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 224W 1 90V(AC),127V(DC) 264V(AC),370V(DC) 1% 18.7A 12V 底座安装 202mm*101.5mm*38mm
供应商型号: 1866-4987-ND
供应商: Digi-Key
标准整包数: 1

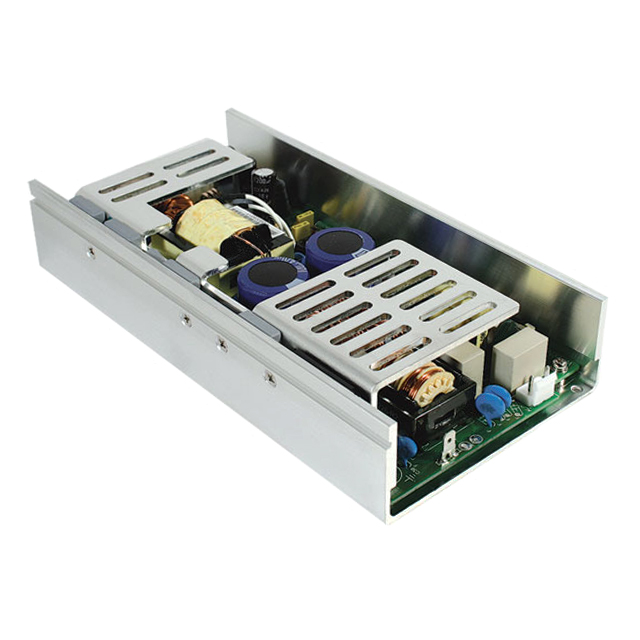

MEAN WELL/台湾明纬 开关电源 USP-225-12

USP-225-12概述

    # USP-225系列直流电源模块技术手册

    1. 产品简介


    产品类型及功能
    USP-225系列是225W功率输出的单输出直流电源模块,具有功率因数校正(PFC)功能,提供稳定的直流电压输出。该系列产品包括多种标准电压输出型号:5V、12V、15V、24V和48V。其主要功能是为各类电子设备提供可靠且高效的直流电能支持。
    应用领域
    USP-225系列广泛应用于工业自动化、通信设备、医疗器械、安防监控系统等领域。凭借其高效能和高可靠性,特别适合需要高性能电源支持的复杂设备。

    2. 技术参数


    | 参数 | 值 |

    | 额定输入电压 | 90~264VAC(47~63Hz) |
    | 输出电压范围 | 3.3V, 5V, 12V, 15V, 24V, 48V |
    | 额定电流 | 40A(5V)、18.7A(12V)、15A(15V)、9.4A(24V)、4.7A(48V) |
    | 额定功率 | 132W(5V)、224.4W(12V)、225W(15V、24V、48V) |
    | 效率 | ≥72% |
    | 纹波噪声(最大值) | ≤100mVp-p |
    | 工作温度范围 | -20℃至+65℃ |
    | 存储温度范围 | -40℃至+85℃ |
    | 隔离耐压 | 输入-输出:3kVAC,输入-地:2kVAC,输出-地:0.5kVAC |
    | EMC认证 | 符合EN55032、EN61000-3-2/3等标准 |

    3. 产品特点和优势


    - 高效能:额定效率高达83%,显著降低能耗成本。
    - 高可靠性:符合国际安全标准(如UL60950-1、TUV EN60950-1),并通过严格的EMC测试。
    - 灵活输出:提供多档电压输出选择,满足不同应用场景需求。
    - 宽输入范围:适应全球电网电压变化,确保稳定运行。
    - 多重保护:具备过温保护、过载保护、短路保护等多种保护机制,提高系统安全性。

    4. 应用案例和使用建议


    应用案例
    USP-225系列常用于工业控制领域,例如PLC控制器、伺服驱动器和传感器供电。此外,在医疗设备和通信基站中也得到广泛应用,以确保系统的稳定运行。
    使用建议
    - 在高负载情况下,建议使用强制风冷(如18CFM风扇),可有效提升散热效果并延长使用寿命。
    - 确保输入电压稳定,避免电压波动对电源模块造成损害。
    - 根据实际应用需求选择合适的电压输出型号,以达到最佳性能匹配。

    5. 兼容性和支持


    兼容性
    USP-225系列电源模块采用标准化接口设计,与主流连接器兼容。具体连接方式请参考手册中的机械规格部分。
    厂商支持
    供应商提供全面的技术支持服务,包括产品选型指导、安装调试和技术培训。此外,提供长达220,000小时的平均无故障时间(MTBF),确保长期可靠运行。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出范围 |
    | 设备无法正常启动 | 确认连接线缆是否正确连接 |
    | 输出电流偏低 | 检查负载阻抗是否过高 |
    | 过热保护触发 | 改善散热条件或降低负载 |

    7. 总结和推荐


    综合评估
    USP-225系列电源模块以其卓越的性能、广泛的适用性和可靠的稳定性,成为工业电子领域的理想选择。其高效的能源利用和强大的保护功能使其在市场上极具竞争力。
    推荐结论
    我们强烈推荐USP-225系列电源模块用于需要高性能、高可靠性的电子设备中。无论是工业控制还是通信设备,它都能提供稳定而优质的电力支持。如果您正在寻找一款兼具效率与安全的电源解决方案,USP-225系列将是您的不二之选。

USP-225-12参数

参数
输出功率 224W
输出数量 1
最小输入电压 90V(AC),127V(DC)
电压-输出2 -
电流-输出2 -
电流-输出1 18.7A
电压-输出3 -
电压-输出1 12V
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
负载调节 1%
长*宽*高 202mm*101.5mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 盒装,散装

USP-225-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 USP-225-12 USP-225-12数据手册

USP-225-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
