PS-05-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 5W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 220mA 24V 底座安装 75mm*40mm*20mm
供应商型号: SCE-PS-05-24
供应商: 海外现货
标准整包数: 1

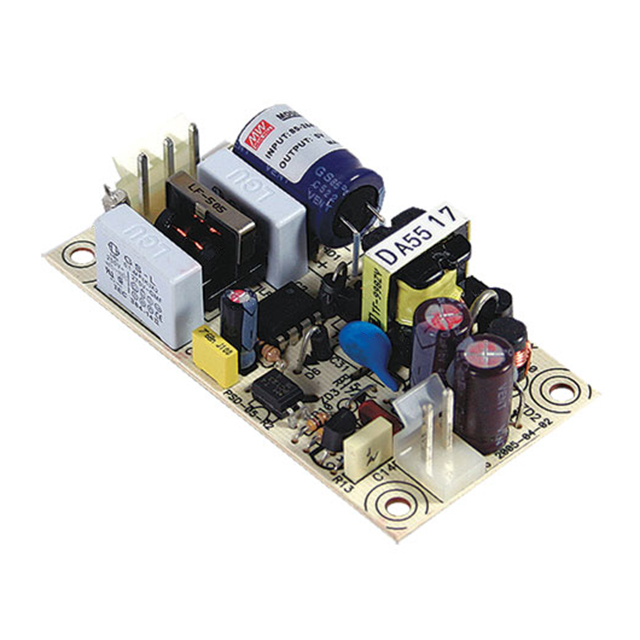

MEAN WELL/台湾明纬 开关电源 PS-05-24

PS-05-24概述

    PS-05系列5W单输出开关电源技术手册

    产品简介


    PS-05系列是专为各类工业应用设计的5W单输出开关电源。该系列产品具有多个电压输出型号,包括5V、12V、15V、24V和48V,适用于广泛的设备和系统。这些电源模块以其高效率、稳定性和紧凑的设计而著称,广泛应用于通信、自动化控制、安防监控等领域。

    技术参数


    以下是PS-05系列开关电源的主要技术参数:
    - 额定输入电压:AC 85~264V(适用于全球电网)
    - 额定电流:
    - 5V: 1A
    - 12V: 0.45A
    - 15V: 0.35A
    - 24V: 0.22A
    - 48V: 0.11A
    - 额定功率:5W
    - 输出电压范围:
    - 5V: ±2.0%
    - 12V: ±2.0%
    - 15V: ±2.0%
    - 24V: ±2.0%
    - 48V: ±1.0%
    - 纹波与噪声(最大):
    - 5V: 100mVp-p
    - 12V: 120mVp-p
    - 15V: 120mVp-p
    - 24V: 200mVp-p
    - 48V: 200mVp-p
    - 线性调整率:
    - 5V: ±1.0%
    - 12V: ±1.0%
    - 15V: ±1.0%
    - 24V: ±1.0%
    - 48V: ±0.5%
    - 负载调整率:
    - 5V: ±1.0%
    - 12V: ±1.0%
    - 15V: ±1.0%
    - 24V: ±1.0%
    - 48V: ±0.5%
    - 过载保护:过压保护
    - 隔离电压:输入到输出3KVAC
    - 绝缘电阻:输入到输出≥100MΩ/500VDC
    - 效率:典型值为70%至76%
    - 工作温度范围:-10°C ~ +60°C
    - 存储温度湿度范围:-20°C ~ +85°C,10% ~ 95% RH非凝结状态
    - 尺寸:75×40×20mm (L×W×H)

    产品特点和优势


    PS-05系列开关电源的优势在于其高效能、稳定可靠的性能及小巧的设计,能够满足多种应用场景的需求。具体特点如下:
    - 高效率:典型效率达到70%-76%,有助于降低能源损耗和运行成本。
    - 宽输入电压范围:可适应全球不同电网标准。
    - 过压保护:内置过压保护功能,确保设备安全。
    - 高可靠性:具备长寿命和高可靠性的特点,适用于各种严苛环境。
    - 低纹波与噪声:输出电压纹波与噪声低,保证设备的平稳运行。

    应用案例和使用建议


    - 应用案例:适合用于各种自动化控制系统、网络通信设备、医疗设备、安防监控系统等。
    - 使用建议:为了更好地利用该电源模块,建议在实际安装时尽量避免高振动和高温环境。此外,在进行系统设计时,应考虑到电源模块的输入电压范围和输出电流能力,以确保最佳性能。

    兼容性和支持


    - 兼容性:该系列电源模块适用于多种国际标准,包括IEC60950-1和EN55032等。
    - 支持:提供长达2年的保修期,用户手册详细介绍了电源模块的安装、操作和维护指南。如果遇到任何问题,可以联系制造商获取技术支持。

    常见问题与解决方案


    - 问题1:电源启动困难。
    - 解决方案:检查输入电压是否在正常范围内,确保输入连接正确无误。
    - 问题2:输出电压不稳定。
    - 解决方案:确认负载变化是否过大,或检查是否有外部电磁干扰影响。
    - 问题3:设备过热。
    - 解决方案:确保电源模块周围有足够的通风空间,避免过载运行。

    总结和推荐


    PS-05系列开关电源是一款高性能、稳定可靠的电源模块,特别适合需要高效率、高可靠性的工业应用场景。其优良的技术指标和广泛的适用性使其在市场上具有很强的竞争力。因此,我强烈推荐该系列产品用于各类工业控制和通信系统。

PS-05-24参数

参数
最小输入电压 85V(AC),120V(DC)
电流-输出1 220mA
最大输入电压 264V(AC),370V(DC)
负载调节 0.5%
电压-输出1 24V
电压-输出4 -
电压-输出3 -
输出数量 1
输出功率 5W
电流-输出2 -
电压-输出2 -
长*宽*高 75mm*40mm*20mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PS-05-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PS-05-24 PS-05-24数据手册

PS-05-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
