首页  >  产品百科  >  HSN-200-5A

HSN-200-5A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 150W 1 90V(AC),254V(DC) 132V(AC),373V(DC) 2% 30A 5V 底座安装 210mm*62mm*31mm
供应商型号: HSN-200-5A
供应商: Master
标准整包数: 1

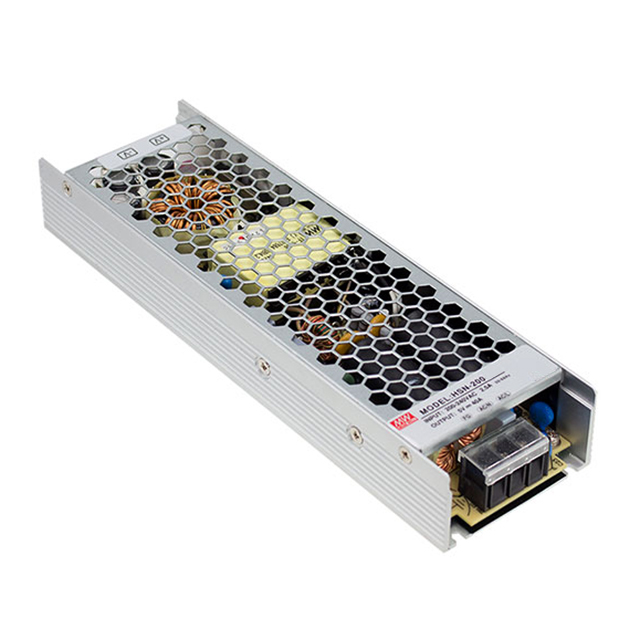

MEAN WELL/台湾明纬 开关电源 HSN-200-5A

HSN-200-5A概述


    产品简介


    HSN-200系列是一款200W单输出开关电源适配器,专为多种应用场合设计。其核心特点包括宽输入电压范围、高效率、紧凑的尺寸以及优异的温度和湿度适应性。该电源适配器广泛应用于工业自动化、通信设备、测试仪器等领域,适用于需要稳定直流电源供应的应用场景。

    技术参数


    以下是HSN-200系列的关键技术参数列表:
    - 输入电压范围:180~264VAC 或 254~373VDC
    - 输出电压范围:4.5~5.5V 或 3.6~4.4V
    - 输出电流范围:
    - HSN-200-4.2A:30A
    - HSN-200-5A:30A
    - HSN-200-5B:40A
    - 额定功率:
    - HSN-200-4.2A:168W(自然冷却)
    - HSN-200-5A:150W
    - HSN-200-5B:200W
    - 频率范围:47~63Hz
    - 效率(典型值):86.5%
    - 稳压精度:
    - 线性调节率:±0.5%
    - 负载调节率:±2.0%
    - 启动时间:冷启动<80A(twidth<s 测量,峰值电流50%)
    - 保持时间:1500ms(230VAC),2500ms(115VAC)
    - 浪涌电流:3.0A(115VAC),2.5A(230VAC)
    - 过温保护:保护类型:自动恢复的断续模式
    - 隔离耐压:I/P-O/P: 3.0KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC
    - 绝缘电阻:I/P-O/P, I/P-FG, O/P-FG: 100MΩ/500VDC
    - 安全标准:UL60950-1, EAC TP TC 004批准

    产品特点和优势


    HSN-200系列的优势在于其卓越的性能表现和广泛的工作范围。其宽泛的输入电压范围使其能够适应多种不同的供电环境。高效率和稳定的输出使得其成为工业应用的理想选择。此外,该系列还具有高可靠性和良好的热稳定性,能够在各种严苛环境下持续运行。特别是其高浪涌电流能力,能够承受启动时的瞬态冲击。

    应用案例和使用建议


    HSN-200系列电源适配器适用于广泛的工业应用场景,如工业自动化控制系统、电信设备和测试仪器等。在实际应用中,考虑到电源的热管理和散热问题,用户应该合理安装铝制散热片以提升整体系统的热性能。建议将电源适配器安装于平滑且均匀的铝板中心位置,以便热量均匀散发。同时,应确保电源周围至少留出5cm的空间,以保证良好的通风效果。

    兼容性和支持


    HSN-200系列电源适配器通过了多个国际认证,如UL60950-1和EAC TP TC 004,保证了其在全球市场的适用性和可靠性。制造商还提供了详细的安装指导和技术支持服务,帮助客户顺利部署和维护该设备。

    常见问题与解决方案


    根据手册提供的常见问题及解决方案,这里列出几个典型问题及其解决方法:
    - 问题1:电源适配器无法启动
    - 解决办法:检查输入电压是否在规定范围内,确认输入电缆连接正确无误。
    - 问题2:输出电压不稳
    - 解决办法:重新校准输出电压,确保所有连接都已牢固安装。
    - 问题3:系统过热
    - 解决办法:确保有足够的空间和散热设施,必要时可加装散热风扇或增大散热片面积。

    总结和推荐


    HSN-200系列200W单输出开关电源适配器以其高效率、宽输入电压范围、可靠的过温保护以及优异的机械结构设计,展现了卓越的性能和稳定性。它不仅适用于工业自动化和通信设备等严苛环境下的应用,而且在其他领域也表现出色。综上所述,HSN-200系列电源适配器值得强烈推荐用于需要稳定可靠的电源供应的各类应用场景。

HSN-200-5A参数

参数
输出功率 150W
电压-输出3 -
负载调节 2%
电压-输出2 -
电压-输出4 -
电压-输出1 5V
电流-输出1 30A
电流-输出2 -
最大输入电压 132V(AC),373V(DC)
最小输入电压 90V(AC),254V(DC)
输出数量 1
长*宽*高 210mm*62mm*31mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

HSN-200-5A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HSN-200-5A HSN-200-5A数据手册

HSN-200-5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.4765 ¥ 478.356
5+ $ 50.8485 ¥ 422.7843
10+ $ 48.3088 ¥ 401.6677
25+ $ 44.426 ¥ 363.8051
50+ $ 44.426 ¥ 363.8051
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 478.35
直接购买
加入购物车
