ELG-150-24B-3Y

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 150W 1 100V(AC) 305V(AC) 6.25A 底座安装 195mm*63mm*35.5mm
供应商型号: TW-ELG-150-24B-3Y
供应商: 国内现货
标准整包数: 1

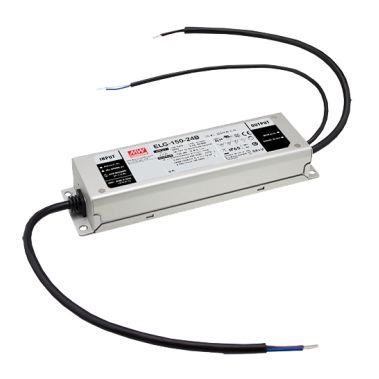

MEAN WELL/台湾明纬 开关电源 ELG-150-24B-3Y

ELG-150-24B-3Y概述

    ELG-150系列LED驱动器技术手册

    1. 产品简介


    ELG-150系列是专为各种照明应用设计的恒压+恒流LED驱动器,输出功率范围在84至150瓦之间。这些驱动器可以作为独立设备使用,也可以通过外部直流/直流转换器实现恒压操作。其主要功能包括稳定的电流输出和自动恢复短路保护机制。这些驱动器广泛应用于商业照明、街道照明、隧道照明及住宅照明等领域。

    2. 技术参数


    - 输入电压范围: 100VAC ~ 305VAC
    - 输出电压范围: 12V ~ 54V
    - 输出电流范围: 2.8A ~ 10A
    - 功率范围: 84W ~ 150W
    - 工作频率范围: 47 ~ 63 Hz
    - 效率: 84% ~ 91%
    - 总谐波失真(THD): < 20% (负载为50%时)
    - 防护等级: IP65/IP67
    - 工作温度范围: -40°C ~ +80°C
    - 储存温度和湿度范围: -40°C ~ +90°C, 10% ~ 95%RH

    3. 产品特点和优势


    ELG-150系列具有出色的稳定性和可靠性。具备自动恢复功能的过温保护和短路保护机制,确保设备在各种工作条件下都能安全运行。此外,其宽广的工作电压范围和高效率使其在多种应用场景中表现出色。特别是在隧道照明、街道照明和住宅照明等领域的广泛应用表明其市场竞争力。

    4. 应用案例和使用建议


    ELG-150系列LED驱动器在多个领域得到了成功应用。例如,在住宅照明中,可以根据不同的时间段调整亮度,提供舒适的照明体验;在街道照明中,可以根据交通流量变化动态调整亮度,既节能又实用。对于用户来说,建议根据具体应用场景选择合适的型号,并确保正确的连接方式以达到最佳效果。

    5. 兼容性和支持


    ELG-150系列驱动器可以与大多数标准灯具兼容,且在设计上考虑了良好的电磁兼容性(EMC),符合多项国际标准。厂商提供了详细的技术支持和服务,包括安装指南、故障排除等文档,确保用户能够轻松地进行安装和维护。

    6. 常见问题与解决方案


    - 问题: 驱动器启动后立即关闭
    - 解决方案: 检查输入电压是否在规定范围内,并确认接线是否正确无误。
    - 问题: 输出电流不稳定
    - 解决方案: 确认负载电阻是否匹配输出电压要求,同时检查是否有外部干扰源。
    - 问题: 设备发热严重
    - 解决方案: 确保良好的散热条件,避免长时间过载使用。

    7. 总结和推荐


    总体而言,ELG-150系列LED驱动器凭借其高效能、宽泛的工作范围以及可靠的安全特性,在多个应用场景中表现出色。特别是其智能化调光功能,使该系列产品在市场中极具竞争力。强烈推荐在各种专业照明项目中使用ELG-150系列LED驱动器。

ELG-150-24B-3Y参数

参数
负载调节 -
电压-输出2 -
电压-输出3 -
输出功率 150W
最小输入电压 100V(AC)
电流-输出2 -
电流-输出1 6.25A
电压-输出4 -
最大输入电压 305V(AC)
输出数量 1
电压-输出1 -
长*宽*高 195mm*63mm*35.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ELG-150-24B-3Y数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-150-24B-3Y ELG-150-24B-3Y数据手册

ELG-150-24B-3Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
