HLG-240H-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 240W 1 90V(AC) 305V(AC) 10A 导线安装,底座安装 220.2mm*68mm*38.8mm
供应商型号: TW-HLG-240H-24
供应商: 国内现货
标准整包数: 1

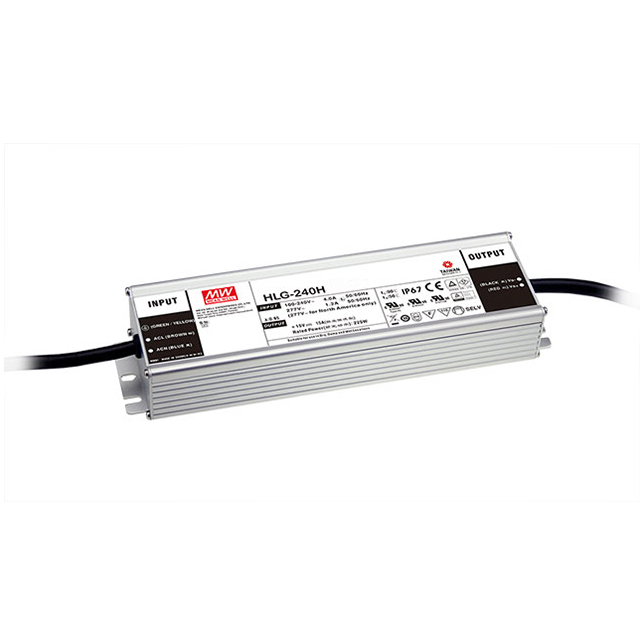

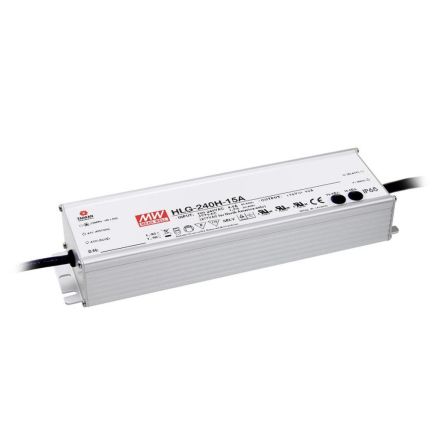

MEAN WELL/台湾明纬 开关电源 HLG-240H-24

HLG-240H-24概述

    240W Constant Voltage + Constant Current LED Driver HLG-240H系列

    产品简介


    HLG-240H系列是具有高效率和宽输入电压范围的LED驱动器,适用于多种照明应用。该系列提供12V至54V的不同输出电压型号,最大功率为240W,能够在-40℃至+90℃的工作温度范围内稳定运行。其金属外壳设计和IP67/IP65防护等级使其既适合室内也适合室外安装。HLG-240H系列还提供了多种调光方法以适应不同需求,为LED照明系统的设计灵活性提供了广泛的选择。

    技术参数


    - 额定输入电压范围: 90-305VAC
    - 输出电压范围:
    - HLG-240H-12: 12V
    - HLG-240H-15: 15V
    - HLG-240H-20: 20V
    - HLG-240H-24: 24V
    - HLG-240H-30: 30V
    - HLG-240H-36: 36V
    - HLG-240H-48: 48V
    - HLG-240H-54: 54V
    - 额定输出电流:
    - HLG-240H-12: 16A
    - HLG-240H-15: 15A
    - HLG-240H-20: 12A
    - HLG-240H-24: 10A
    - HLG-240H-30: 8A
    - HLG-240H-36: 6.7A
    - HLG-240H-48: 5A
    - HLG-240H-54: 4.45A
    - 效率: 最高达93.5%
    - 输入电流范围: 1.2A(277VAC)至4A(115VAC)
    - 工作温度范围: -40℃至+90℃
    - 存储温度湿度: -40℃至+80℃,10%至95%RH

    产品特点和优势


    1. 高效率:最高可达93.5%,有效降低功耗并提高能源利用效率。
    2. 宽工作温度范围:-40℃至+90℃,确保在极端环境下依然可靠。
    3. IP防护等级:IP67/IP65等级,适合室内和室外应用。
    4. 多种调光方式:支持通过1-10VDC、PWM信号或电阻进行调光。
    5. 轻量化设计:内置金属外壳,轻便且耐用。

    应用案例和使用建议


    - 户外景观照明:HLG-240H系列因其IP67/IP65防护等级,非常适合用于户外照明场景。
    - 工厂自动化照明:其高效率和稳定工作性能使得该系列非常适合在工厂环境中使用。
    - 智能家居照明:HLG-240H系列可通过多种调光方式实现灵活控制,适用于智能家居应用场景。
    使用建议:
    - 安装时要注意散热:特别是在高温环境下使用时,需确保良好的通风条件以避免过热。
    - 正确连接调光装置:根据说明书正确连接调光装置以确保最佳调光效果。

    兼容性和支持


    - 兼容标准:符合多个国际标准,如EN61000-4-2/3/4/5/6/8/11, EN61547, EN55024等。
    - 厂商支持:MEAN WELL提供详尽的技术支持和维护服务,用户可通过其官网获得更多信息。

    常见问题与解决方案


    - 问题1: 驱动器不能正常启动
    - 解决方案: 检查输入电压是否在规定范围内,确认所有连接是否牢固。
    - 问题2: 输出电压不稳定
    - 解决方案: 检查负载是否过重或线路是否有短路现象。
    - 问题3: 调光不灵敏
    - 解决方案: 确认调光装置是否正确连接,尝试更换不同的调光方法。

    总结和推荐


    综上所述,HLG-240H系列是一款高效、可靠的LED驱动器,尤其适合需要高可靠性、广泛温度适应性和多功能调光的应用场景。无论是工业、商业还是家庭应用,该系列产品都展现出极高的市场竞争力。因此,我们强烈推荐使用HLG-240H系列作为LED照明系统的理想选择。

HLG-240H-24参数

参数
输出数量 1
电压-输出4 -
最小输入电压 90V(AC)
电流-输出2 -
最大输入电压 305V(AC)
输出功率 240W
电压-输出1 -
电压-输出3 -
负载调节 -
电流-输出1 10A
电压-输出2 -
长*宽*高 220.2mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-240H-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-240H-24 HLG-240H-24数据手册

HLG-240H-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 322
库存: 159
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 322
