首页  >  产品百科  >  LPC-100-350

LPC-100-350

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 100.1W, IP67
供应商型号: TW-LPC-100-350
供应商: 国内现货
标准整包数: 1

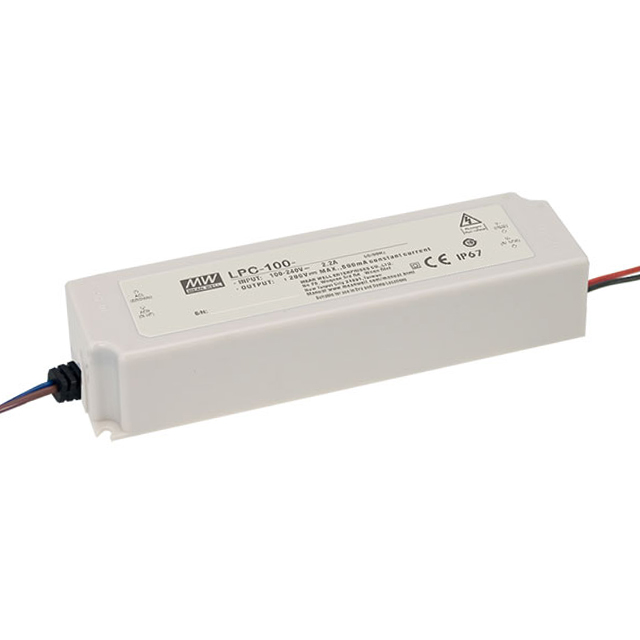

MEAN WELL/台湾明纬 开关电源 LPC-100-350

LPC-100-350概述

    100W 单输出LED电源供应器LPC-100系列技术手册解析

    产品简介


    LPC-100系列是一款高效能单输出LED电源供应器,主要用于为各种LED照明设备提供稳定的电力支持。该系列产品拥有多种型号,能够满足不同功率需求的应用场景,如商业照明、景观照明及智能家居等领域。

    技术参数


    - 额定功率: 100W
    - 输入电压范围:
    - 100 ~ 200V AC (100.1W)
    - 72 ~ 143V AC (100.8W)
    - 48 ~ 96V AC (100.8W)
    - 36 ~ 72V AC (101.5W)
    - 29 ~ 58V AC (100.8W)
    - 24 ~ 48V AC (100.8W)
    - 额定电流: 多种型号,电流范围为100mA到2100mA
    - 频率范围: 47 ~ 63Hz
    - 效率: 89%~90%
    - 最大输入电流: 2.2A (115VAC), 1.2A (230VAC)
    - 输出纹波电流: ≤1.5Vp-p
    - 输入浪涌电流: ≤0.25mA (240VAC)
    - 电压调整率: ±1%
    - 温湿度范围: 工作温度-25°C至+50°C,工作湿度10%~95%,储存温度-40°C至+80°C
    - 防尘防水等级: IP67
    - 过压保护: 短路时自动关断,待故障排除后自动恢复
    - 使用寿命: MTBF≥315,000小时
    - 外形尺寸: 1905237mm (长宽高)
    - 重量: 0.61kg
    - 包装: 20件/13.2kg/0.55立方英尺

    产品特点和优势


    LPC-100系列LED电源供应器采用了先进的PWM调光技术和EMI滤波器设计,保证了输出电流的稳定性和高效率。其显著特点是具备短路保护功能,能够在过载情况下自动切断输出,有效保护下游设备。此外,其高效的热管理和紧凑的设计使其适用于狭小空间的应用场合。

    应用案例和使用建议


    LPC-100系列广泛应用于室内照明和户外景观照明项目中。在安装时应注意散热设计,避免因高温导致的工作不稳定或损坏。推荐将产品垂直安装,以利于热量散发,提高产品的使用寿命。在选择适配型号时,应根据具体应用中的输入电压和电流需求进行合理选择。

    兼容性和支持


    LPC-100系列支持多种输入电压,符合国际安全标准如EN60950-1和EAC TP TC 004。制造商提供了详细的技术支持和售后服务,包括现场技术支持和定期维护服务。对于不同的应用场合,制造商也提供定制化解决方案,确保产品的最佳性能。

    常见问题与解决方案


    - 问题: 设备启动困难,无法正常工作。
    - 解决方案: 检查输入电压是否符合产品要求,确认连接线路无误。
    - 问题: 输出电流不稳,波动较大。
    - 解决方案: 检查负载是否超出了产品的工作范围,确保电路板接线正确。
    - 问题: 整体运行发热严重。
    - 解决方案: 改善散热条件,确保周围环境通风良好。

    总结和推荐


    LPC-100系列LED电源供应器凭借其高效率、稳定的输出性能和多样化的应用适应性,在各类LED照明系统中表现优异。它不仅满足了严格的国际安全标准,还提供了完善的售后服务和技术支持,是各领域设计师和工程师的理想选择。如果您需要一款可靠、高效的LED电源供应器,强烈推荐选择LPC-100系列。

LPC-100-350参数

参数
最大输入电压 264V(AC)
电压-输出4 -
最小输入电压 90V(AC)
输出数量 1
输出功率 100W
电压-输出3 -
电压-输出1 -
电压-输出2 -
电流-输出2 -
负载调节 -
电流-输出1 -
长*宽*高 190mm*52mm*37mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

LPC-100-350数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPC-100-350 LPC-100-350数据手册

LPC-100-350封装设计

查看详情并下载
Symbol
Footprint
3D Model
