首页  >  产品百科  >  XLG-75-24-A

XLG-75-24-A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 74W 1 100V(AC) 305V(AC) 3.1A 导线安装 125mm*63mm*32mm
供应商型号: TW-XLG-75-24-A
供应商: 国内现货
标准整包数: 1

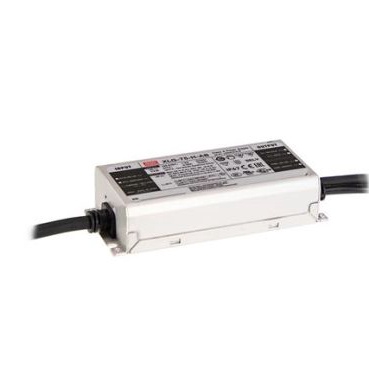

MEAN WELL/台湾明纬 开关电源 XLG-75-24-A

XLG-75-24-A概述

    75W Constant Power Mode LED Driver XLG-75系列

    产品简介


    75W Constant Power Mode LED驱动器XLG-75系列是一种专为LED照明设计的高效能电源模块。它采用恒定功率模式运行,适用于多种室内和室外照明应用,如道路照明、商业照明、景观照明等。这款驱动器具有宽输入电压范围(100~305VAC)和不同电流范围的型号,能够灵活适应各种应用场景。

    技术参数


    以下是驱动器的关键技术参数:
    - 额定功率:75W
    - 输入电压范围:100~305VAC
    - 输出电压范围:
    - 12V:12V ± 3.0%
    - 24V:24V ± 2.0%
    - 输出电流范围:
    - 12V型号:5A
    - 24V型号:3.1A
    - 效率:最高可达92%
    - 输入频率范围:47~63Hz
    - 工作温度范围:-40℃~+90℃
    - 保护功能:短路保护、过温保护、过压保护等
    - 隔离电阻:I/P-O/P: 3.75KVAC, I/P-FG: 2KVAC, O/P-FG: 1.5KVAC
    - 浪涌防护:可承受440Vac电压应力长达48小时

    产品特点和优势


    - 宽输入电压范围:100~305VAC,适合全球各地不同电网标准。
    - 高效率:最高可达92%,降低能耗并提高系统可靠性。
    - 坚固耐用:金属外壳设计符合IP67防水防尘等级,适合户外安装。
    - 多功能调光:支持三合一调光功能,可通过0~10VDC、PWM信号或电阻进行调节。
    - 安全可靠:通过多项国际认证,包括UL8750、CSA C22.2 No. 250.13-12等。

    应用案例和使用建议


    该驱动器广泛应用于各类户外和室内LED照明系统,如道路照明、商业照明、工业照明等。具体应用场景包括:
    - 街道照明:在城市主干道、隧道等环境中提供稳定可靠的照明。
    - 景观照明:可用于公园、花园、广场等场所的照明。
    - 商业照明:购物中心、酒店、办公楼等场合的灯光控制。
    使用建议:
    - 在安装过程中,确保输入电压在100~305VAC范围内。
    - 定期检查驱动器的工作温度,避免过热导致的安全隐患。
    - 在需要调光的应用中,使用0~10VDC信号或PWM信号进行调光操作。

    兼容性和支持


    XLG-75系列与市面上主流的LED灯具兼容。此外,制造商提供了详细的技术文档和售后服务,帮助用户更好地理解和使用该产品。如有疑问,可联系销售代表获取更多信息和支持。

    常见问题与解决方案


    - 问题1:驱动器在低温环境下无法启动
    - 解决方案:确保输入电压在规定范围内,且周围环境温度不低于-40℃。
    - 问题2:驱动器过热
    - 解决方案:检查散热条件,确保驱动器在正常工作温度范围内运行。
    - 问题3:调光功能异常
    - 解决方案:确认调光信号连接正确,且调光源电流为100μA(典型值)。

    总结和推荐


    综上所述,75W Constant Power Mode LED驱动器XLG-75系列凭借其高效率、宽输入电压范围及多重保护功能,在LED照明市场具有显著优势。强烈推荐该产品用于各类照明应用,特别是需要高度可靠性和稳定性的场合。如果用户有任何疑问或需要技术支持,建议直接联系制造商获取更详细的指导和服务。

XLG-75-24-A参数

参数
最大输入电压 305V(AC)
最小输入电压 100V(AC)
电流-输出2 -
输出数量 1
电压-输出4 -
电压-输出2 -
电压-输出3 -
电流-输出1 3.1A
负载调节 -
输出功率 74W
电压-输出1 -
长*宽*高 125mm*63mm*32mm
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装

XLG-75-24-A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 XLG-75-24-A XLG-75-24-A数据手册

XLG-75-24-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 110
库存: 469
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 110
直接购买
加入购物车
