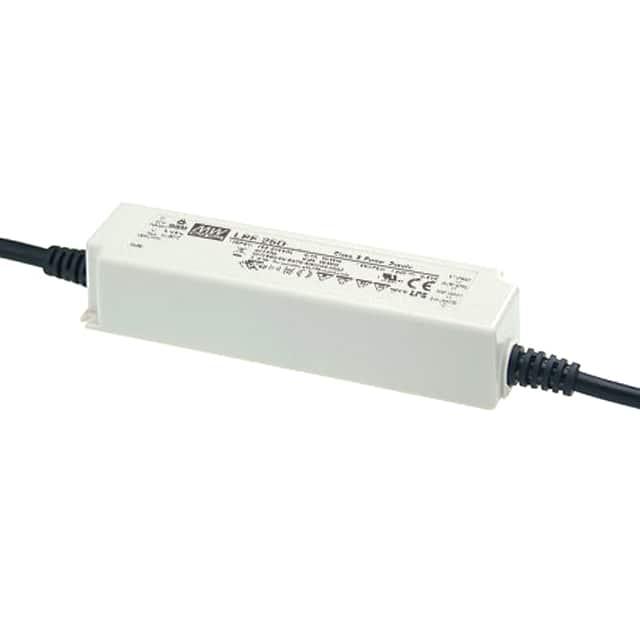

LPF-25D-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 25W 1 90V(AC) 305V(AC) 700mA 导线安装,底座安装 148mm*40mm*32mm
供应商型号: SCE-LPF-25D-36
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 LPF-25D-36

LPF-25D-36概述

    25W 恒流模式LED驱动器技术手册

    产品简介


    25W恒流模式LED驱动器系列(LPF-25D)是一款25瓦交流/直流(AC/DC)转换器,专门设计用于驱动LED照明系统。该系列提供多种电压输出型号(如12V、15V、20V等),并具备高效的恒定电流输出功能。适用于多种LED应用,包括但不限于LED灯条、吊顶灯和指示灯。

    技术参数


    - 输入电压范围: 90~305VAC
    - 频率范围: 47~63Hz
    - 功率因数:
    - ≥0.97(115VAC)
    - ≥0.95(230VAC)
    - ≥0.92(277VAC,满载)
    - 效率: 高达86%
    - 启动冲击电流: <0.75mA/240VAC
    - 泄漏电流: <0.75mA/240VAC
    - 温度系数: ±0.03%/℃ (0~50℃)
    - 振动测试: 10~500Hz, 5G 12min/周期,沿X、Y、Z轴各循环72分钟
    - 平均无故障时间: 最小1190.8K小时(贝尔核心标准SR-332)

    产品特点和优势


    1. 高效节能: 高达86%的工作效率,显著降低能源消耗。
    2. 恒定电流输出: 确保稳定的光亮度,提高LED灯的使用寿命。
    3. IP67防护等级: 可在潮湿、灰尘环境中稳定工作,适用于户外和室内多种场合。
    4. 三合一调光功能: 支持1~10VDC、10V PWM信号和电阻三种调光方式。
    5. 多功能保护机制: 包括过压保护、短路保护、过温保护等,确保安全可靠运行。

    应用案例和使用建议


    - 户外广告牌: 由于IP67防护等级,适合安装在各种恶劣环境下,如高湿度地区。
    - 工厂照明: 高效的光输出和低功耗使其成为工厂照明的理想选择。
    - 景观照明: 能够承受长时间的户外使用,是公园、广场等地景照明系统的理想选择。
    使用建议:
    - 环境适应性: 为延长产品寿命,应避免在极端高温或低温环境中长时间使用。
    - 负载调整: 当输入电压较低时,可能需要降额使用,具体参考相关章节。
    - 调光设置: 根据应用需求选择合适的调光方式,以实现最佳效果。

    兼容性和支持


    - 兼容性: 该产品适用于多种LED模块,具体可参考手册相关章节。
    - 支持服务: 提供一年保修服务,如有疑问可联系制造商技术支持。

    常见问题与解决方案


    - 问题: 启动时出现异常噪声
    - 解决办法: 检查电源线连接是否稳固,必要时更换电线。
    - 问题: 亮度不均匀
    - 解决办法: 确保所有LED灯都正确连接且电压一致。
    - 问题: 整体温度过高
    - 解决办法: 检查散热系统是否正常工作,确保良好的通风环境。

    总结和推荐


    25W恒流模式LED驱动器系列(LPF-25D)具有高效、稳定、耐用的特点,适用于多种LED应用场合。其高可靠性、灵活的调光功能和全面的安全保护措施使其在市场上具有较强的竞争力。对于追求高质量LED照明解决方案的应用来说,该系列产品无疑是一个理想的选择。因此,我们强烈推荐此系列产品。

LPF-25D-36参数

参数
输出功率 25W
电压-输出3 -
电流-输出2 -
负载调节 -
电压-输出4 -
电压-输出1 -
最大输入电压 305V(AC)
输出数量 1
电流-输出1 700mA
电压-输出2 -
最小输入电压 90V(AC)
长*宽*高 148mm*40mm*32mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

LPF-25D-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPF-25D-36 LPF-25D-36数据手册

LPF-25D-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 203.8979
5+ ¥ 197.1477
10+ ¥ 187.6118
20+ ¥ 180.8616
库存: 39
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 203.89
直接购买
加入购物车
