LPF-90-20

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 90W, IP67
供应商型号: SCE-LPF-90-20
供应商: 海外现货
标准整包数: 1

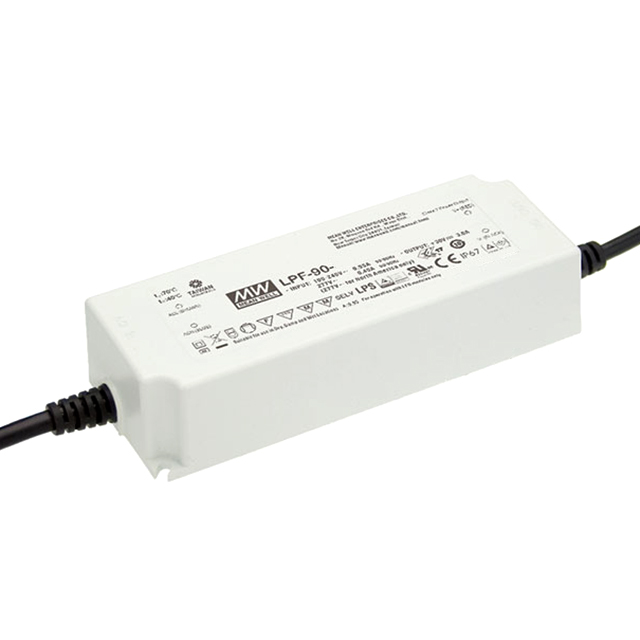

MEAN WELL/台湾明纬 开关电源 LPF-90-20

LPF-90-20概述

    # LPF-90 系列 90W 恒压恒流 LED 驱动器技术概述

    一、产品简介


    LPF-90 系列是一款高效率的 AC/DC 恒压恒流 LED 驱动器,具有强大的多功能特性,适用于广泛的 LED 应用场景。这款驱动器采用双重输出模式——恒压和恒流,确保在不同负载条件下的稳定运行。LPF-90 系列支持宽电压输入范围(90~305VAC),具有出色的能源效率,典型值可达 91%,并在工业级环境中表现出卓越的性能。
    主要应用领域包括 LED 照明、LED 车辆灯、LED 聚光灯、LED 景观照明和 LED 模块驱动。此外,它还符合严格的 EMC 和安全标准,适合在恶劣环境下使用,例如户外防水环境。

    二、技术参数


    以下是 LPF-90 系列的主要技术规格:
    输出参数:
    - 输出电压范围: 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V
    - 额定功率: 75W 至 90W(具体取决于型号)
    - 额定电流:
    - 15V: 5A
    - 20V: 4.5A
    - 24V: 3.75A
    - 其他:根据型号递减
    - 最大纹波电流 (Ripple & Noise): 150mVp-p 至 200mVp-p
    - 电流精度: ±1.5%
    输入参数:
    - 输入电压范围: 90~305VAC
    - 输入频率范围: 47~63Hz
    - 功率因数 (PF):
    - ≥0.97 (115VAC)
    - ≥0.96 (230VAC)
    - ≥0.92 (277VAC, 满载)
    电气特性:
    - 总谐波失真 (THD): <20%
    - 效率: ≥90%(典型值)
    - 待机功耗: <0.5W
    工作环境:
    - 工作温度范围: -40℃~+70℃
    - 储存温度范围: -40℃~+80℃
    - 湿度范围: 20~95%RH(无冷凝)
    保护特性:
    - 过温保护
    - 过流保护
    - 短路保护
    - 开路保护

    三、产品特点和优势


    LPF-90 系列具有以下独特功能和优势:
    1. 双重模式支持: 支持恒压和恒流模式,可直接驱动 LED 或通过 DC/DC 转换器实现更复杂的照明需求。
    2. 高效率设计: 达到 91% 的工作效率,减少能耗并提高系统稳定性。
    3. 高防护等级: IP67 防护等级,可在潮湿和灰尘环境中可靠运行。
    4. 宽电压适应性: 输入电压范围宽广,适用于全球多种电压环境。
    5. 耐用性强: 在 -40℃ 至 +70℃ 的宽温范围内正常工作,具备高抗振动能力(10~500Hz,5G)。
    6. 长寿命设计: 平均无故障时间超过 301.6K 小时,适合长期使用。

    四、应用案例和使用建议


    应用案例:
    1. 商业照明: 商场、办公楼、博物馆的 LED 吊顶照明。
    2. 户外景观照明: 城市广场、公园、建筑外墙的装饰性灯光。
    3. 工业照明: 工厂车间、仓库的高效照明设备。
    使用建议:
    1. 在低输入电压(如 90VAC)下运行时,需要进行降额处理,具体详见手册。
    2. 确保良好的通风环境以避免过热影响使用寿命。
    3. 避免在极端高温或低温环境中单独使用,建议增加散热措施。

    五、兼容性和支持


    LPF-90 系列与多种标准兼容,包括:
    - 国际标准: EN61347-1, EN61347-2-13, UL8750, CSA C22.2 No.250.13-12 等。
    - 环保认证: EAC TP TC 004, IP67 认证。
    厂商提供详细的安装指南和技术支持,帮助客户快速部署。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流过高 | 检查输入电压是否正常,调整滤波电容值。 |
    | 温度过高 | 确保周围有足够的通风空间,降低负载功率。|
    | 输出电流异常 | 检查连接线路是否正确,检查负载是否匹配。|

    七、总结和推荐


    LPF-90 系列凭借其高性能、高效率和多功能性,成为一款值得推荐的 LED 驱动器。它适合各种工业和商业应用场景,尤其在需要高可靠性、长寿命和宽电压输入的环境中表现优异。对于追求稳定和高效的照明解决方案的用户,LPF-90 是一个理想的选择。

LPF-90-20参数

参数
输出数量 1
电压-输出2 -
输出功率 90W
最大输入电压 305V(AC)
最小输入电压 90V(AC)
电压-输出3 -
电流-输出2 -
电压-输出4 -
电流-输出1 4.5A
电压-输出1 -
负载调节 -
长*宽*高 161mm*61mm*36mm
安装方式 导线安装,底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

LPF-90-20数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LPF-90-20 LPF-90-20数据手册

LPF-90-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 343.7843
5+ ¥ 332.3504
10+ ¥ 316.2991
20+ ¥ 304.7553
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 343.78
直接购买
加入购物车
