HLN-80H-15A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 75W 1 90V(AC) 305V(AC) 5A 导线安装,底座安装 161mm*61.5mm*35mm
供应商型号: HLN-80H-15A
供应商: TME
标准整包数: 1

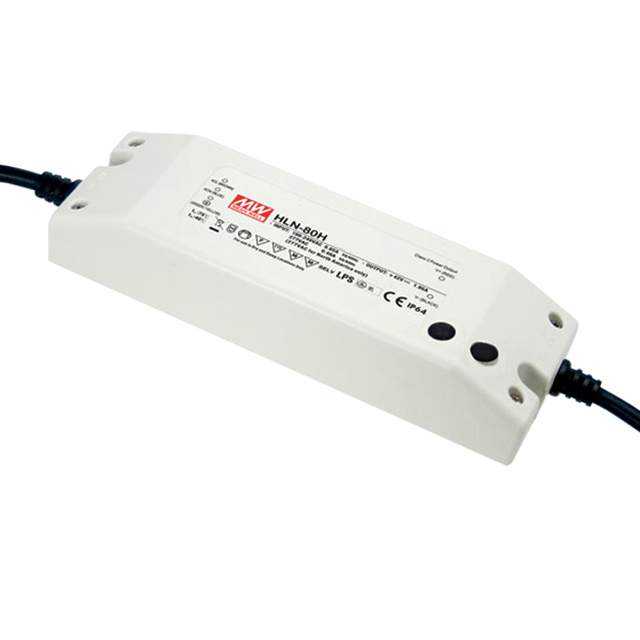

MEAN WELL/台湾明纬 开关电源 HLN-80H-15A

HLN-80H-15A概述

    电子元器件产品技术手册:HLN-80H系列单输出开关电源

    产品简介


    HLN-80H系列单输出开关电源是一种高效的电力转换设备,适用于多种工业和商业应用场合。这款电源专为驱动LED灯具设计,具备优良的恒流和恒压特性。其输入电压范围广泛,可接受交流115V至305V的输入电压,适用于全球大部分地区。此外,HLN-80H系列还提供多种输出电压和电流选择,以适应不同的负载需求。

    技术参数


    - 输入电压范围: 90 ~ 305VAC(127 ~ 431VDC)
    - 频率范围: 47 ~ 63Hz
    - 功率: 80W
    - 效率: 最高可达91%
    - 线性调节率: ±2.0%
    - 负载调节率: ±0.5%
    - 纹波与噪声: ≤150mVp-p
    - 过载保护: 关断输出电压,故障恢复后自动重启
    - 短路保护: 采用断续模式,故障消除后自动恢复
    - 安全标准: UL8750, CSA C22.2 No. 250.0-08, EN61347-1, EN61347-2-13, GB19510.1, GB19510.14
    - 环境要求: 工作温度范围-40℃至+80℃,相对湿度范围10%至95%(非冷凝)

    产品特点和优势


    HLN-80H系列单输出开关电源具有以下显著优势:
    - 高效率: 在各种负载条件下都能保持高效运作,最大效率可达91%。
    - 宽输入电压范围: 支持全球大多数地区的市电输入。
    - 宽输出电压范围: 可选配多种输出电压,满足不同负载需求。
    - 内置调光功能: 内置1 ~ 10Vdc或10V PWM信号调光功能,实现精细调光。
    - 安全可靠: 符合国际和国内的安全标准,确保使用安全。

    应用案例和使用建议


    HLN-80H系列电源广泛应用于商业照明、工业控制、户外广告等领域。在商业照明项目中,这款电源可以为大型商业建筑或购物中心的照明系统提供稳定可靠的电源支持。在使用时,建议:
    - 确保电源输入电压符合现场电网条件。
    - 根据负载需求选择合适的输出电压和电流型号。
    - 定期检查电源连接端子和接线,确保连接牢固。

    兼容性和支持


    HLN-80H系列电源具有良好的兼容性,可与各种LED灯具和其他电子设备无缝对接。制造商提供全面的技术支持和服务,包括安装指导、故障排查和维修服务。此外,该产品还提供详细的用户手册和在线技术支持,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - Q1: 如何调整输出电流?
    - A1: 通过内部电位计调整输出电流。对于A型产品,可以通过拆卸外壳上的橡胶塞进行调整。

    - Q2: 如何设置PWM调光?
    - A2: 将10V PWM信号连接到DIM+和DIM-之间,通过调节PWM信号频率和占空比来实现调光。
    - Q3: 如何处理过温保护?
    - A3: 在达到预设温度限制时,电源将自动关断输出电压并进入保护模式。待温度下降后,电源将自动恢复正常运行。

    总结和推荐


    HLN-80H系列单输出开关电源凭借其卓越的效率、广泛的适用性和强大的保护功能,在各类应用场合中表现出色。无论是用于商业照明还是工业控制,HLN-80H都能提供稳定的电力供应,值得推荐。

HLN-80H-15A参数

参数
最大输入电压 305V(AC)
电压-输出3 -
输出数量 1
负载调节 -
电流-输出1 5A
输出功率 75W
最小输入电压 90V(AC)
电流-输出2 -
电压-输出4 -
电压-输出1 -
电压-输出2 -
长*宽*高 161mm*61.5mm*35mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLN-80H-15A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLN-80H-15A HLN-80H-15A数据手册

HLN-80H-15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 60.125 ¥ 487.734
5+ $ 54.96 ¥ 445.0615
10+ $ 52.56 ¥ 425.6265
20+ $ 51 ¥ 412.9938
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 487.73
直接购买
加入购物车
