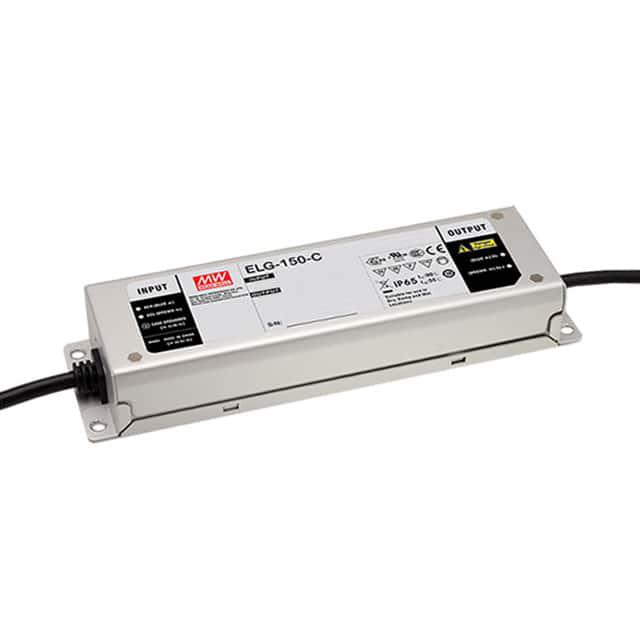

ELG-150-C2100

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 151W 1 100V(AC) 305V(AC) 导线安装,底座安装 195mm*63mm*35.5mm
供应商型号: 1866-1496-ND
供应商: Digi-Key
标准整包数: 1

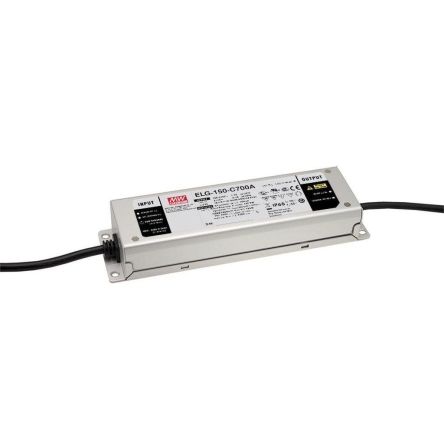

MEAN WELL/台湾明纬 开关电源 ELG-150-C2100

ELG-150-C2100概述

    ELG-150-C系列LED驱动器:概述和技术说明

    1. 产品简介


    ELG-150-C系列是一款105至150瓦特的恒流模式LED驱动器,专为各种照明应用而设计。它采用恒流模式直接驱动LED灯条或灯具,具有高效率和广泛的输入电压范围。该系列产品适用于室内和室外多种环境,如商业照明、街灯、隧道照明等。

    2. 技术参数


    - 额定电流: 视具体型号而定,从700mA到2100mA不等。
    - 额定功率: 105至150瓦特。
    - 输出电流调整范围: 可调,适用于不同应用场景。
    - 设置时间: 约1600毫秒/115伏交流电,500毫秒/230伏交流电。
    - 电压范围: 输入电压范围为100至305伏交流电。
    - 频率范围: 47至63赫兹。
    - 功率因数: 典型值大于0.95(115伏和230伏)。
    - 效率: 典型值为91%至92%。
    - 启动电流: 小于0.75毫安/277伏交流电。
    - 安全标准: 符合EN55015、EN61000-3-2 Class C (负载60%);EN61000-3-3;GB17743 GB17625.1、EAC TP TC 020;KC KN15 KN61547。
    - 工作温度: -40至+80摄氏度。
    - 储存温度和湿度: -40至+90摄氏度,湿度为10%至95%RH(非凝露)。
    - 振动测试: 10至500赫兹,5G振幅,每个方向12分钟/周期,总计72分钟。

    3. 产品特点和优势


    - 高效率: 最高可达92%,在各种工作条件下表现出色。
    - 宽电压范围: 支持从100到305伏交流电,适应不同地区电网。
    - 多重保护机制: 包括过温保护、过压保护、短路保护、浪涌保护等。
    - 智能调光功能: 支持DALI接口,具备定时调光功能,可根据不同应用场合预设调光曲线。
    - 宽温度适应性: 在极端环境下也能稳定工作,特别适合室外照明。

    4. 应用案例和使用建议


    ELG-150-C系列LED驱动器适用于多种照明系统,包括但不限于:
    - 商业照明: 集成商和设计师可选择合适的电流等级来满足不同的商业需求。
    - 街灯照明: 利用其宽电压范围和高效能,可有效降低功耗,延长使用寿命。
    - 隧道照明: 具备高可靠性和长寿命,适合长期稳定运行的应用场景。
    使用建议:
    - 安装时需确保散热良好: 良好的散热条件可显著提升驱动器的工作寿命。
    - 注意调光输入范围: 使用0~10VDC或10V PWM信号进行调光时,要确保最小调光水平不低于8%。
    - 考虑EMC兼容性: 在某些敏感环境中,建议增加额外的滤波措施以减少电磁干扰。

    5. 兼容性和支持


    ELG-150-C系列LED驱动器与其他标准LED灯具和控制系统兼容,可广泛应用于不同类型的灯具。制造商提供全面的技术支持和维护服务,包括在线文档、电话技术支持和故障排除指南。

    6. 常见问题与解决方案


    - Q: 驱动器启动时电流不稳定怎么办?
    A: 检查输入电源是否符合要求,确认连接无误,必要时更换电源线。
    - Q: 输出电流异常波动如何处理?
    A: 确认所有连接是否牢固,检查是否有外部干扰,尝试重新校准电流调节旋钮。
    - Q: 如何应对驱动器过热问题?
    A: 确保驱动器周围有足够的通风空间,减少环境温度的影响。必要时可安装额外的散热装置。

    7. 总结和推荐


    ELG-150-C系列LED驱动器凭借其高效率、宽电压范围和多种保护机制,在照明市场上具有很强的竞争力。无论是商用还是住宅照明,甚至是室外街道和隧道照明,这款驱动器都是一个可靠的选择。由于其出色的稳定性和多功能性,我们强烈推荐将其用于各类LED照明项目。

ELG-150-C2100参数

参数
电压-输出4 -
电压-输出1 -
电压-输出3 -
输出功率 151W
最小输入电压 100V(AC)
电流-输出1 -
负载调节 -
输出数量 1
最大输入电压 305V(AC)
电流-输出2 -
电压-输出2 -
长*宽*高 195mm*63mm*35.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装,散装

ELG-150-C2100数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-150-C2100 ELG-150-C2100数据手册

ELG-150-C2100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.328 ¥ 354.2324
5+ $ 40.248 ¥ 336.8255
10+ $ 38.48 ¥ 322.0295
25+ $ 37.44 ¥ 313.326
库存: 111
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 354.23
直接购买
加入购物车
