LDH-45B-1050WDA

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 45W 1 18V 32V 1.05A 导线安装,底座安装 74.9mm*53.1mm*22.6mm
供应商型号: 3253484
供应商: 海外现货
标准整包数: 1

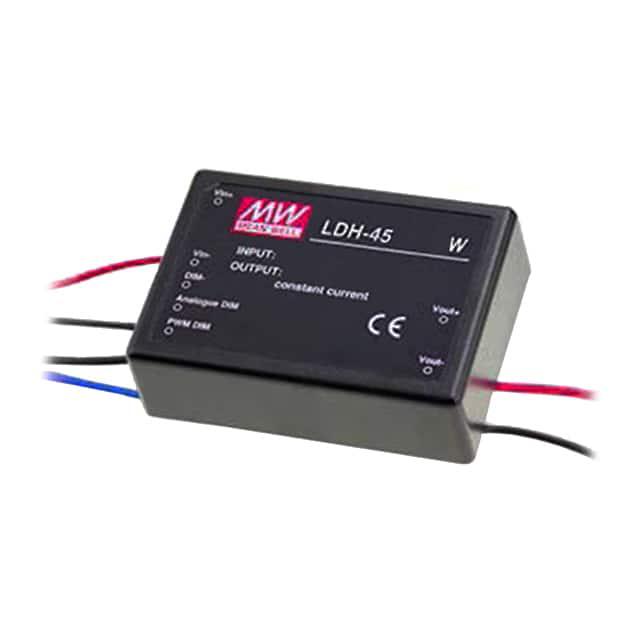

MEAN WELL/台湾明纬 开关电源 LDH-45B-1050WDA

LDH-45B-1050WDA概述


    产品简介


    LDH-45系列是一款直流升压恒流LED驱动器,专为高效率、高精度的LED照明系统设计。这款驱动器采用先进的电源管理技术,能有效地将直流输入电压提升至所需的输出电压,并保持恒定的输出电流。LDH-45系列主要用于室内和室外LED照明系统,适用于各种需要稳定且可调光LED光源的应用场合。

    技术参数


    - 型号:LDH-45B-350, LDH-45A-500, LDH-45A-350, LDH-45A-700, LDH-45B-500, LDH-45B-700, LDH-45A-1050, LDH-45B-1050
    - 额定电流:350mA, 500mA, 700mA, 1050mA
    - 输入电压范围:12~86VDC, 21~126VDC, 24~86VDC, 24~64VDC, 24~43VDC, 36~126VDC, 36~86VDC, 36~64VDC, 36~43VDC
    - 额定功率:30.1W, 43W, 44.8W, 45.15W
    - 输出电流精度(典型值):±5%(12VDC输入时),±5%(24VDC输入时)
    - 效率(最大值):91%,93%,94%
    - 纹波噪声(最大值):2.5Vp-p, 1.9Vp-p, 2.5Vp-p, 1.7Vp-p, 1.2Vp-p
    - 过压保护(最大值):50V
    - 工作温度:-40℃到+70℃(参考降额曲线)
    - 存储温度湿度:-40℃到+85℃,湿度10%到95%RH
    - 振动:10Hz到500Hz,2G振幅,每轴向持续10分钟/周期,总周期为60分钟
    - MTBF:最小1179.3K小时(25℃时)

    产品特点和优势


    LDH-45系列具备高精度的恒流控制能力和宽泛的工作电压范围,能够在各种不同的环境条件下稳定运行。它的高效率使得能量损耗最小化,同时保证长时间稳定运行。此外,LDH-45系列还具有短路保护和过温保护功能,增强了产品的可靠性和安全性。这些特性使得它在室内外LED照明系统中具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    LDH-45系列广泛应用于商业照明、工业照明及户外景观照明。例如,在大型商场或停车场中,LDH-45可以用于照明系统的恒流控制,确保灯具始终处于最佳工作状态。在户外道路照明中,它可以通过PWM调光和模拟调光的方式,实现亮度的灵活调节。
    使用建议
    1. 正确连接:确保正负输入端正确连接,避免反接造成损坏。
    2. 散热管理:由于输入电流较大,注意散热管理,确保散热良好。
    3. 输入电压选择:根据实际需求选择合适的输入电压范围,以获得最佳效果。

    兼容性和支持


    LDH-45系列驱动器支持非DALI和DALI两种信号控制方式。用户可以选择标准模式或DALI模式,以适应不同的控制系统。制造商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定导致输出电流波动大 | 确保输入电压稳定,检查电路接线是否有接触不良 |
    | 驱动器启动后不工作 | 检查输入电源是否正常,确认无误后重启驱动器 |
    | 输出电流异常 | 调整PWM信号或模拟信号,确保信号符合驱动器要求 |

    总结和推荐


    LDH-45系列驱动器以其高精度、高效能和广泛的适用范围,成为LED照明系统中的优选产品。其可靠的性能和多样化的控制方式使其在各类照明应用中表现出色。因此,我们强烈推荐使用LDH-45系列驱动器,特别是在需要高精度恒流控制和多样化调光功能的应用场合。

LDH-45B-1050WDA参数

参数
输出功率 45W
电压-输出2 -
电流-输出1 1.05A
最小输入电压 18V
电流-输出2 -
负载调节 -
电压-输出1 -
电压-输出4 -
最大输入电压 32V
电压-输出3 -
输出数量 1
长*宽*高 74.9mm*53.1mm*22.6mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LDH-45B-1050WDA数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LDH-45B-1050WDA LDH-45B-1050WDA数据手册

LDH-45B-1050WDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
