首页  >  产品百科  >  HVG-100-36A

HVG-100-36A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 95W 1 180V(AC) 528V(AC) 2.65A 导线安装,底座安装 212mm*68mm*38.5mm
供应商型号: TW-HVG-100-36A
供应商: 国内现货
标准整包数: 1

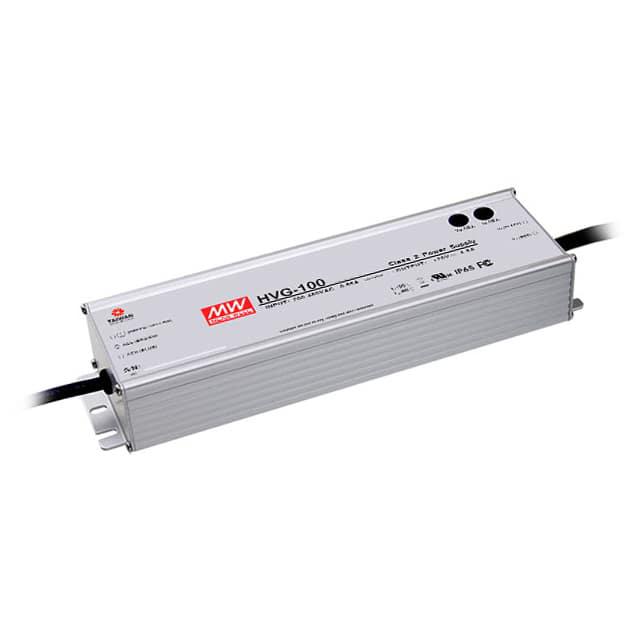

MEAN WELL/台湾明纬 开关电源 HVG-100-36A

HVG-100-36A概述

    100W Constant Voltage + Constant Current LED Driver HVG-100系列技术手册解读

    1. 产品简介


    HVG-100系列是一款100瓦的恒压加恒流LED驱动器,适用于多种照明应用场合。它能够通过内置调节功能实现恒压和恒流模式切换,适用于直接驱动LED模块,为各类灯具提供稳定的电力供应。产品通过严格的国际安全标准认证,确保在各种严苛环境中稳定运行。

    2. 技术参数


    以下是HVG-100系列的主要技术参数:
    - 输入电压范围: 180VAC ~ 528VAC (50/60Hz)
    - 额定电流:
    - HVG-100-15: 2.75A
    - HVG-100-20: 2.64A
    - HVG-100-24: 2.2A
    - HVG-100-30: 1.76A
    - HVG-100-36: 1.45A
    - HVG-100-42: 1.25A
    - HVG-100-48: 1.1A
    - HVG-100-54: 0.97A
    - 额定功率:
    - HVG-100-15: 75W
    - HVG-100-20: 96W
    - HVG-100-24: 96W
    - HVG-100-30: 95.4W
    - HVG-100-36: 96W
    - HVG-100-42: 95.58W
    - HVG-100-48: 95.76W
    - HVG-100-54: 96W
    - 输出电压范围: 24V, 30V, 48V
    - 效率: 最高可达91%
    - 输入谐波失真(THD): ≤20%(满载时)
    - 防护等级: IP65或IP67
    - 启动时间: 30ms(347VAC/480VAC),500ms(230VAC)

    3. 产品特点和优势


    - 高效节能:HVG-100系列具备高效率(最高可达91%),有助于降低能耗,提高能源利用率。
    - 宽输入电压范围:支持广泛的交流电压范围(180VAC~528VAC),适用于全球各地不同电网环境。
    - 多种型号选择:系列内包含多种不同额定电流和功率的型号,满足不同应用场景的需求。
    - 优异的温度适应能力:能在-40℃到+80℃范围内正常工作,并具有良好的散热性能。
    - 防水防尘:通过IP65或IP67认证,适用于各种恶劣的户外及工业环境。

    4. 应用案例和使用建议


    HVG-100系列广泛应用于商业、工业和户外照明系统。例如,在户外街道照明项目中,用户可以选择HVG-100-48来提供48VDC的输出电压,驱动LED灯具工作。
    - 使用建议:在安装过程中,确保按照制造商的指导进行接线,并正确连接防水接头以防止水分进入,影响使用寿命。
    - 优化方案:如果需要对输出电流进行微调,可以通过内置的电位器来实现。同时注意不要将DIM-端子直接连接到-V端子,以免损坏驱动器。

    5. 兼容性和支持


    - 兼容性:该系列产品与多种型号的LED灯具兼容,可以方便地替换现有系统中的其他驱动器。
    - 厂商支持:用户可以联系MEAN WELL公司获取更多技术支持和维修服务。

    6. 常见问题与解决方案


    - Q1: 如何调整输出电流?
    - A1: 通过内置的电位器进行调整,或者通过外接控制信号(如PWM信号)进行精确控制。
    - Q2: 为什么LED灯具会闪烁?
    - A2: 检查电源线路是否有接触不良或负载不匹配的情况;也可以尝试重启驱动器来解决问题。
    - Q3: 产品保修期是多久?
    - A3: 保修期一般为两年,具体根据购买合同而定。遇到任何问题时,建议及时联系制造商获取帮助。

    7. 总结和推荐


    综上所述,HVG-100系列100瓦的恒压加恒流LED驱动器以其卓越的性能、灵活的调节方式以及广泛的应用领域,成为当前市场上备受青睐的产品之一。特别适合用于室外照明和高要求的室内照明项目。推荐给需要高性能LED驱动解决方案的用户。

HVG-100-36A参数

参数
输出数量 1
最大输入电压 528V(AC)
电流-输出2 -
电压-输出3 -
负载调节 -
电压-输出4 -
输出功率 95W
最小输入电压 180V(AC)
电压-输出2 -
电流-输出1 2.65A
电压-输出1 -
长*宽*高 212mm*68mm*38.5mm
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装

HVG-100-36A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HVG-100-36A HVG-100-36A数据手册

HVG-100-36A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 338
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 338
直接购买
加入购物车
