首页  >  产品百科  >  HLG-185H-15A

HLG-185H-15A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 173W 1 90V(AC) 305V(AC) 11.5A 导线安装,底座安装 204mm*68mm*38.8mm
供应商型号: SCE-HLG-185H-15A
供应商: 海外现货
标准整包数: 1

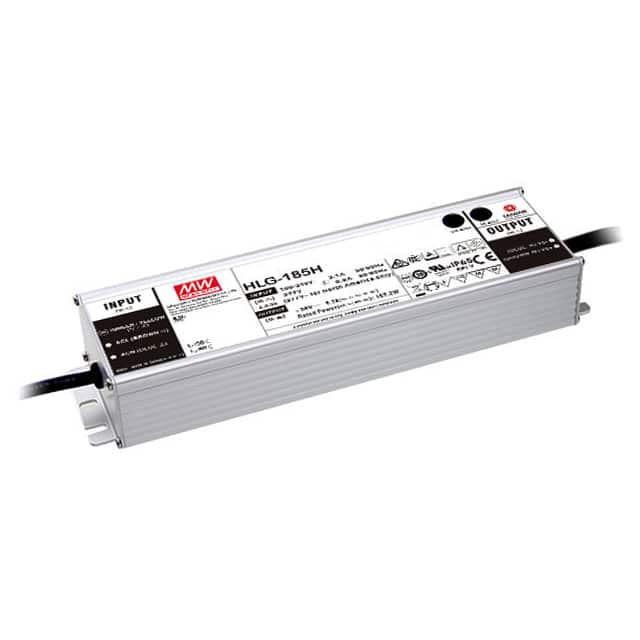

MEAN WELL/台湾明纬 开关电源 HLG-185H-15A

HLG-185H-15A概述

    # 185W Constant Voltage + Constant Current LED Driver HLG-185H系列

    产品简介


    185W Constant Voltage + Constant Current LED驱动器HLG-185H系列是一款高性能LED驱动器,适用于广泛的室内和户外照明应用。它集成了恒压和恒流模式,可根据不同的需求调整输出电压和电流,从而确保LED灯具在各种条件下均能稳定工作。

    技术参数


    输出规格
    | 型号 | 额定输出电压(V) | 额定输出电流(A) | 额定功率(W) |
    ||
    | HLG-185H-12| 12 | 13 | 156 |
    | HLG-185H-15| 15 | 11.5 | 172.5 |
    | HLG-185H-20| 20 | 9.3 | 186 |
    | HLG-185H-24| 24 | 7.8 | 187.2 |
    | HLG-185H-30| 30 | 6.2 | 186 |
    | HLG-185H-36| 36 | 5.2 | 187.2 |
    | HLG-185H-42| 42 | 4.4 | 184.8 |
    | HLG-185H-48| 48 | 3.45 | 186.3 |
    | HLG-185H-54| 54 | 3.45 | 186.3 |
    输入规格
    | 参数 | 规格范围 |

    | 输入电压(VAC) | 90 ~ 305 |
    | 频率范围(Hz) | 47 ~ 63 |
    | 功率因数(PF) | 0.98 (115VAC), 0.95 (230VAC), 0.92 (277VAC) |
    | 输入电流(A) | 1.8A (115VAC), 0.8A (230VAC), 0.7A (277VAC) |
    | 冲击电流(A) | 2.1A (115VAC), 0.9A (230VAC), 0.8A (277VAC) |
    | 泄漏电流(mA) | <0.75mA (277VAC) |
    | 效率(%) | 最高达94% |
    工作环境
    | 参数 | 规格范围 |

    | 工作温度范围(℃) | -40 ~ +90 |
    | 工作湿度范围(%) | 20 ~ 95% |
    | 存储温度范围(℃) | -40 ~ +80 |
    | 存储湿度范围(%) | 10 ~ 95% |
    | 振动规格 | 10 ~ 500Hz, 5G 12min./1cycle |

    产品特点和优势


    HLG-185H系列LED驱动器具备以下特点和优势:
    1. 高效率:最高效率可达94%,有效降低能耗。
    2. 宽输入电压范围:90 ~ 305VAC,适应多种电源环境。
    3. 宽温度范围:可在-40至+90℃的温度范围内工作,适合各种严苛环境。
    4. 多种调节方式:支持1~10VDC、10V PWM信号及电阻调节,提供灵活的设计选择。
    5. 防水设计:IP65/IP67等级,适合室内外应用。
    6. 多种型号:提供多个额定电压版本,满足不同应用需求。

    应用案例和使用建议


    应用案例
    HLG-185H系列被广泛应用于商业建筑、工业设施、户外照明等领域。例如,在户外路灯项目中,通过恒流模式可以确保每个LED灯具在任何负载条件下都能保持稳定的亮度。
    使用建议
    1. 在使用前,请确保输入电压符合系统要求。
    2. 调节输出电压时,务必按照手册指示操作,以避免过压损坏LED灯具。
    3. 长时间高温环境下使用时,应考虑散热措施,以延长使用寿命。
    4. 为防止干扰,建议在输入端安装EMI滤波器。

    兼容性和支持


    HLG-185H系列与其他制造商的LED灯具具有良好的兼容性。如有任何兼容性问题,可联系MEAN WELL公司寻求技术支持。

    常见问题与解决方案


    1. 问题:LED灯具不亮
    - 解决方法:检查输入电压是否正常,确认连接线路无误,且灯具与驱动器匹配。

    2. 问题:灯具闪烁
    - 解决方法:检查PWM信号频率是否正确,检查输入电流是否稳定。

    3. 问题:灯具寿命短
    - 解决方法:确保散热良好,避免长时间高温工作;定期进行检查和维护。

    总结和推荐


    综上所述,HLG-185H系列LED驱动器凭借其高效能、宽温范围和多样的调节方式,是理想的选择。尤其适用于需要高可靠性的商业和工业项目。鉴于其卓越的性能和广泛应用范围,强烈推荐给需要高质量LED驱动解决方案的用户。

HLG-185H-15A参数

参数
电压-输出2 -
电压-输出1 -
负载调节 -
输出功率 173W
输出数量 1
电流-输出2 -
电流-输出1 11.5A
电压-输出4 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
电压-输出3 -
长*宽*高 204mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-185H-15A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-185H-15A HLG-185H-15A数据手册

HLG-185H-15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 531.4529
5+ ¥ 513.6425
10+ ¥ 488.9058
20+ ¥ 471.2054
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 531.45
直接购买
加入购物车
