首页  >  产品百科  >  IDPV-45A-24

IDPV-45A-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 45W 1 90V(AC) 295V(AC) 1.88A 底座安装 120mm*66.5mm*22mm
供应商型号: 1866-IDPV-45A-24-ND
供应商: Digi-Key
标准整包数: 1

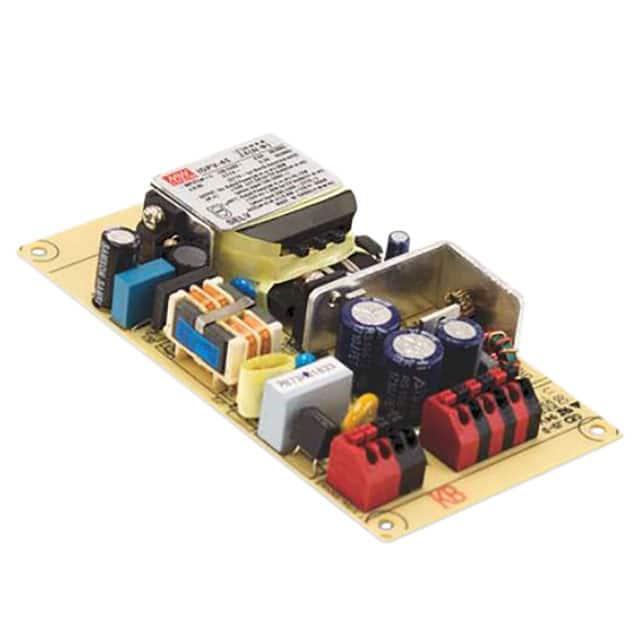

MEAN WELL/台湾明纬 开关电源 IDPV-45A-24

IDPV-45A-24概述

    25W PWM输出LED驱动器IDPV-25系列技术手册概述

    产品简介


    25W PWM输出LED驱动器IDPV-25系列是一款高性能的直流电源转换设备,适用于各种LED照明系统。该系列产品能够提供稳定的直流电压和电流,以满足不同类型的LED灯具的需求。其主要功能是将交流电转换为适用于LED灯具的直流电,并且具备脉宽调制(PWM)调光功能。该产品广泛应用于商业照明、工业照明、景观照明等领域。

    技术参数


    - 频率范围: 47 ~ 63Hz
    - 功率因数 (典型值):
    - 115VAC下 >0.95
    - 230VAC下 >0.92
    - 277VAC下 >0.9
    - 效率 (典型值):
    - 12V型号: 80%
    - 24V型号: 81%
    - 36V型号: 82%
    - 48V型号: 83%
    - 60V型号: 84%
    - 输入电流 (典型值):
    - 115VAC下: 0.4A
    - 230VAC下: 0.16A
    - 277VAC下: 0.13A
    - 浪涌电流 (典型值): <0.75mA / 277VAC
    - 漏电流: <0.75mA / 277VAC
    - 安全标准: UL8750, CSA C22.2 NO.250.13-12; ENEC EN61347-1 & EN61347-2-13独立认证, EN62384, GB19510.1, GB19510.14
    - 工作湿度: 20 ~ 90% RH 非冷凝
    - 存储温度和湿度: -40 ~ +80°C, 10 ~ 95% RH
    - 温漂系数: ±0.03%/ (0 ~ 45°C)
    - 振动测试: 10 ~ 500Hz, 2G, 10分钟/周期,每条轴连续60分钟
    - 短路保护: 自动恢复,故障条件消除后自动恢复正常运行
    - 过电流保护: 常态电流限制,故障条件消除后自动恢复正常运行
    - 浪涌防护电压: I/P-O/P:3.75KVAC
    - 绝缘电阻: I/P-O/P:100M 欧姆 / 500VDC / 25°C / 70% RH
    - 总谐波失真 (THD): <10%
    - 辅助直流输出: A型只有, 额定值为12V (偏差11.4~12.6V) @ 50mA
    - 工作温度: Ta=-20 ~ +45°C
    - 无负载功耗: <0.5W (空载型), <1.2W (A型)

    产品特点和优势


    - 高效率: 最高达84%,适合广泛应用。
    - 宽输入电压范围: 90 ~ 295VAC,127 ~ 417VDC。
    - 稳定的PWM调光功能: 通过0~10VDC或10V PWM信号进行调光,频率范围为300~3KHz。
    - 强大的保护功能: 短路保护和过电流保护,确保长期稳定运行。
    - 低泄漏电流: 泄漏电流低于0.75mA,保证系统的安全性。
    - 高可靠性: 高温条件下仍能稳定工作,具有长时间无故障运行的潜力。

    应用案例和使用建议


    - 应用场景: 商业照明、工业照明、景观照明等。
    - 使用建议: 在安装过程中,请使用指定截面面积的电线,并按照手册中的接线图正确连接各端子。根据不同的应用需求,选择合适的电压型号(如12V、24V、36V、48V、60V)。在低温环境下使用时,需注意保持适当的散热,防止过热导致性能下降。

    兼容性和支持


    - 兼容性: 该产品可与多种LED灯具兼容,但需确保输入电压匹配。
    - 支持和服务: 厂商提供详细的安装手册和技术支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 产品启动困难。
    - 解决方案: 检查输入电压是否在允许范围内,确认接线正确无误。
    - 问题2: 输出电流不稳定。
    - 解决方案: 检查负载是否超过额定值,调整负载至正常范围。
    - 问题3: 泄漏电流过大。
    - 解决方案: 确认接地良好,检查绝缘层是否完好无损。

    总结和推荐


    总体而言,25W PWM输出LED驱动器IDPV-25系列以其高效、稳定、安全的特点,在多种LED照明应用中表现出色。它的多种型号适应不同的应用需求,广泛的输入电压范围和优秀的温漂系数使其能够在各种环境中可靠工作。同时,其出色的保护机制和详细的用户手册为用户提供了全方位的支持。因此,强烈推荐在各类LED照明项目中使用这款产品。

IDPV-45A-24参数

参数
电压-输出2 -
负载调节 -
输出功率 45W
电压-输出1 -
最小输入电压 90V(AC)
电流-输出2 -
电压-输出4 -
最大输入电压 295V(AC)
电压-输出3 -
电流-输出1 1.88A
输出数量 1
长*宽*高 120mm*66.5mm*22mm
安装方式 底座安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 盒装

IDPV-45A-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 IDPV-45A-24 IDPV-45A-24数据手册

IDPV-45A-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
