HLG-480H-30B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 480W 1 90V(AC) 305V(AC) 16A 导线安装,底座安装 235.2mm*125mm*43.8mm
供应商型号: SCE-HLG-480H-30B
供应商: 海外现货
标准整包数: 1

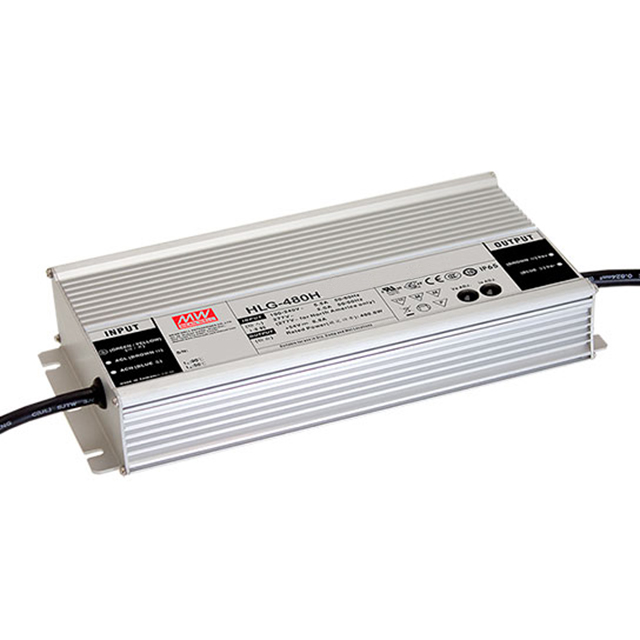

MEAN WELL/台湾明纬 开关电源 HLG-480H-30B

HLG-480H-30B概述

    HLG-480H 系列 480W 恒压恒流LED驱动器技术手册

    1. 产品简介


    HLG-480H系列是一款高功率LED驱动器,采用恒压(CV)加恒流(CC)设计,能够输出高达480W的电力。该系列适用于多种照明应用场景,特别是需要高效、可靠驱动的场合。它的主要特点是能够在宽电压范围内工作(90-305VAC),同时具有多款不同额定电压的型号(24V至54V)。

    2. 技术参数


    以下是HLG-480H系列的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 额定功率 | 480W |
    | 输出电压 | 24V~54V |
    | 输出电流 | 8.9A~20A |
    | 输入电压范围 | 90-305VAC |
    | 效率 | 最高达95.5% |
    | 工作温度范围 | -40℃~+90℃(外壳温度) |
    | 保护功能 | 过流、过温、过压保护 |
    | 防护等级 | IP65/IP67 |
    | 输入电流(典型值) | 5A / 115VAC, 2.45A / 230VAC, 2A / 277VAC |
    | 纹波与噪声(最大值) | 350mVpp |
    | 总谐波失真(THD) | <20% (负载40%时) |
    | 安全标准 | UL8750, CSA C22.2 No. 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384等 |

    3. 产品特点和优势


    - 高效率:最高可达95.5%,有助于降低能耗并延长使用寿命。
    - 宽输入电压范围:适用于全球各种电源环境。
    - 温度适应性:可在极端环境下工作,例如从-40℃到+90℃。
    - 多功能控制:支持多种调光方式,如0~10VDC、10V PWM信号或电阻。
    - 安全防护:多重保护机制确保稳定运行,包括过流、过温和过压保护。

    4. 应用案例和使用建议


    HLG-480H系列广泛应用于室内和室外照明系统。例如,在大型商业建筑中,它可用于停车场、景观照明;在街道上,可用于路灯系统;在隧道内,可为隧道照明提供稳定电源。使用时需要注意散热管理,以确保长时间稳定运行。
    建议在安装时确保驱动器与灯具匹配良好,避免过载。同时,定期检查连接点,防止因接触不良导致的故障。

    5. 兼容性和支持


    HLG-480H系列驱动器与市场上大多数标准灯具兼容。如果出现任何不兼容问题,制造商提供了技术支持服务,确保用户能够得到帮助。

    6. 常见问题与解决方案


    - 问题1:启动时无法点亮
    - 解决方案:检查输入电压是否符合要求,确认所有接线正确无误。
    - 问题2:输出电流不稳定
    - 解决方案:检查负载情况,确保负载稳定,如需调整请通过调节电位器来设置合适的电流输出。
    - 问题3:过热
    - 解决方案:确认通风良好,可以考虑加装额外的散热措施,如散热片或风扇。

    7. 总结和推荐


    综上所述,HLG-480H系列是一款优秀的LED驱动器,具备高效能、稳定可靠的特性,特别适合于大型商用和工业照明项目。它出色的性能和多样化的调光选项使其在市场上具有较强的竞争力。因此,强烈推荐在需要高性能LED驱动器的应用中使用该系列产品。

HLG-480H-30B参数

参数
电流-输出1 16A
最大输入电压 305V(AC)
电流-输出2 -
输出功率 480W
电压-输出2 -
输出数量 1
电压-输出3 -
最小输入电压 90V(AC)
电压-输出1 -
电压-输出4 -
负载调节 -
长*宽*高 235.2mm*125mm*43.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-480H-30B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-480H-30B HLG-480H-30B数据手册

HLG-480H-30B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1345.1232
5+ ¥ 1300.2675
10+ ¥ 1237.4914
20+ ¥ 1192.6356
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1345.12
