首页  >  产品百科  >  HLG-150H-36B

HLG-150H-36B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源, 151.2W, IP67, 可调光
供应商型号: SCE-HLG-150H-36B
供应商: 海外现货
标准整包数: 1

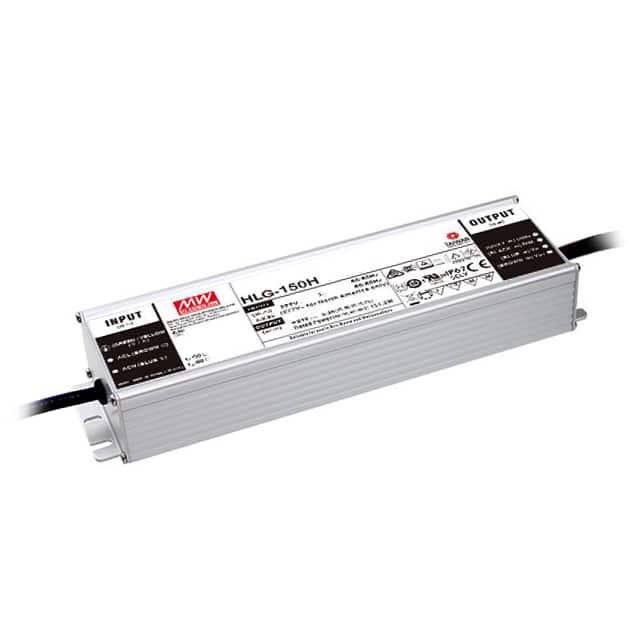

MEAN WELL/台湾明纬 开关电源 HLG-150H-36B

HLG-150H-36B概述

    # 150W Constant Voltage + Constant Current LED Driver HLG-150H 系列技术手册

    产品简介


    HLG-150H系列是常用于LED照明系统的150W恒压+恒流LED驱动器。它能够通过多种输入电压范围(90至305VAC)来驱动不同的LED灯泡,提供多种额定电压选择(从12V到54V)。由于采用了无风扇设计且高达94%的高效率,HLG-150H能够在极端温度条件下(-40°C至+90°C)稳定运行,适合广泛的应用场合,包括室内外照明。此外,HLG-150H配备了多种功能选项,如调光方法,以确保LED照明系统的最佳设计灵活性。

    技术参数


    输入参数
    - 输入电压范围:90 ~ 305VAC
    - 频率范围:47 ~ 63Hz
    - 最大电流:1.7A / 115VAC, 0.75A / 230VAC, 0.7A / 277VAC
    - 功率因数(典型值):0.98 / 115VAC, 0.95 / 230VAC, 0.92 / 277VAC
    - 效率(典型值):94%
    - 启动浪涌电流(典型值):<0.75mA / 277VAC
    - 泄漏电流:<75μA
    输出参数
    - 输出电压:12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V
    - 输出电流:7.5 ~ 12.5A, 6 ~ 10A, 4.5 ~ 7.5A, 3.8 ~ 6.3A, 3 ~ 5A, 2.5 ~ 4.2A, 2.16 ~ 3.6A, 1.92 ~ 3.2A, 1.68 ~ 2.8A
    - 恒压精度:±2.5% 至 ±0.5%
    - 恒流精度:±2.5% 至 ±0.5%
    环境与保护
    - 工作温度:-40 ~ +90°C
    - 工作湿度:20 ~ 95% RH,非凝结状态
    - 存储温度与湿度:-40 ~ +80°C,10 ~ 95% RH
    - 抗振动性:10 ~ 500Hz,5G 12分钟/周期,每个方向累计72分钟
    - MTBF(平均故障间隔时间):≥192.2K小时(根据MIL-HDBK-217F)

    产品特点和优势


    HLG-150H系列具有以下几个独特的优势:
    - 高效率与稳定性:高达94%的工作效率,在极端温度下依然能够稳定运行。
    - 广泛的适应性:不同型号支持多种输出电压和电流,适用于各种LED灯具。
    - 耐用性和安全性:金属外壳与IP65/IP67防护等级,使得该产品既适用于室内也适用于室外环境。
    - 调光功能灵活:支持1 ~ 10VDC、10V PWM信号及电阻调整,为用户提供灵活的调光选择。
    - 可靠性高:符合多项安全和电磁兼容标准(EN/IEC等),保证长期稳定使用。

    应用案例和使用建议


    HLG-150H系列可应用于多种场合,例如工业厂房照明、商业广场、景观照明、公共建筑等。在使用时需要注意以下几点:
    - 散热管理:尽管其能在-40°C至+90°C的范围内工作,但在极端温度下仍需适当散热措施。
    - 调光系统配置:在安装前需要明确调光方式,确保与灯具及其他组件的匹配。
    - 连接方式选择:根据具体使用场景选择合适的防水接头和电缆接线盒,以便更好地适应户外环境。

    兼容性和支持


    HLG-150H系列设计时已考虑与其他标准LED灯具的兼容性。如果在安装过程中遇到任何兼容性问题,可以联系制造商进行技术支持。此外,制造商还提供了详尽的安装手册和产品认证文档,方便用户查询。

    常见问题与解决方案


    1. 问题:启动时出现浪涌电流过大的情况。
    - 解决方案:检查电源输入线路是否存在短路或接地不良的问题,必要时添加额外的浪涌抑制器。
    2. 问题:在高湿度环境下灯具不能正常启动。
    - 解决方案:确认灯具是否处于干燥环境中,使用适当的防护措施(如防水接头)。
    3. 问题:调光效果不佳。
    - 解决方案:检查调光信号是否符合要求,调整相应的电位计设置,确保调光信号的正确性。

    总结和推荐


    综上所述,HLG-150H系列以其卓越的性能和广泛的适用性,在LED照明系统中表现出色。特别是其高效率、稳定性和优良的防护性能使其成为众多大型项目及商业应用的理想选择。对于寻求高品质LED驱动器的用户来说,强烈推荐使用此系列产品。

HLG-150H-36B参数

参数
电压-输出2 -
输出数量 1
最小输入电压 90V(AC)
负载调节 -
输出功率 151W
最大输入电压 305V(AC)
电压-输出1 -
电流-输出2 -
电压-输出3 -
电压-输出4 -
电流-输出1 4.2A
长*宽*高 204mm*68mm*38.8mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HLG-150H-36B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HLG-150H-36B HLG-150H-36B数据手册

HLG-150H-36B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 479.8907
5+ ¥ 463.9493
10+ ¥ 441.5215
20+ ¥ 425.5801
库存: 46
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 479.89
