ODLC-45-350

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 33W 1 90V(AC) 295V(AC) 导线安装,底座安装 111mm*77mm*28.5mm
供应商型号: DV-30157274
供应商: 海外现货
标准整包数: 1

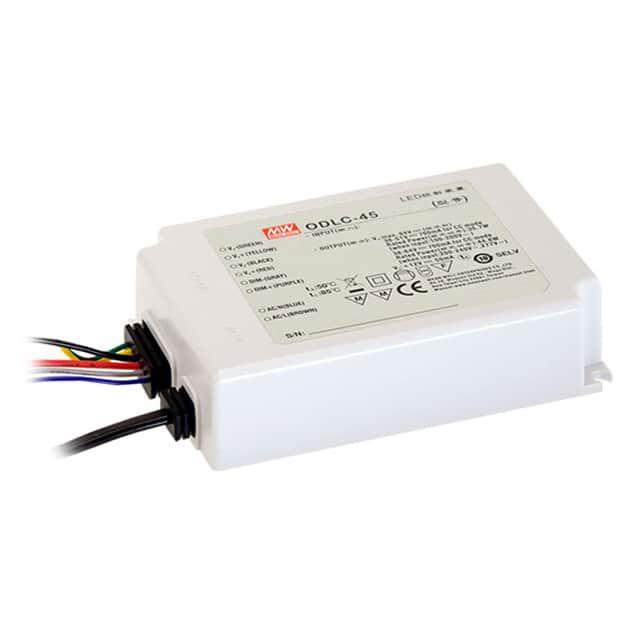

MEAN WELL/台湾明纬 开关电源 ODLC-45-350

ODLC-45-350概述


    产品简介


    ODLC-45系列恒流模式LED驱动器是一款专为各类照明应用设计的产品。它采用恒流模式工作,能够直接驱动LED灯条,确保输出电流稳定。这款驱动器具有多种型号,如ODLC-45-350、ODLC-45-700等,分别适用于不同功率需求的应用场合。它广泛应用于商业、工业及家居照明等领域,满足各种复杂的照明需求。

    技术参数


    - 型号:ODLC-45-350、ODLC-45-700、ODLC-45-1400、ODLC-45-500、ODLC-45-1050、ODLC-45-700DA、ODLC-45-1050DA
    - 额定电流:350mA、700mA、1400mA、500mA、1050mA
    - 额定功率:33.25W、44.8W、45W
    - 输入电压范围:90 ~ 295VAC(350mA型号)或200 ~ 295VAC(其他型号)
    - 电源频率范围:47 ~ 63Hz
    - 功率因数:PF > 0.9(全负载)
    - 效率:最高可达86%
    - 最大输出电流偏差:±7%
    - 过载保护:电流最大值为70%额定电流时启动保护
    - 短路保护:自动恢复
    - 浪涌电流:最大值为100μA(冷启动)
    - 漏电流:<0.75mA/277VAC
    - 工作温度范围:-40 ~ +80℃
    - 储存温度:-40 ~ +80℃,湿度10 ~ 95% RH
    - 振动:10 ~ 500Hz,2G,10分钟/周期,每轴周期60分钟
    - MTBF:至少408.8K小时
    - 尺寸:1117728.5mm(LWH)
    - 重量:0.42kg;24件/箱,总重11kg,0.72立方英尺

    产品特点和优势


    1. 高效率:ODLC-45系列在各种负载下均能保持高达86%的效率,提供出色的能源利用效率。
    2. 宽输入电压范围:适应全球各地不同的电网标准,保证了更广泛的适用性。
    3. 坚固耐用:通过了严格的振动测试,能够在恶劣环境中稳定运行。
    4. 保护功能完善:具备过载、短路和浪涌电流保护功能,确保安全可靠。
    5. DALI接口:支持DALI协议,可实现智能调光控制,满足现代化照明系统的需要。
    6. 恒流模式:直接驱动LED,无需额外驱动器,简化系统设计。

    应用案例和使用建议


    应用案例
    ODLC-45系列已被广泛应用于商场、超市、办公楼等场所的照明系统中。例如,在某大型商场的LED照明项目中,ODLC-45-700DA被用于驱动多个LED灯条,确保整个照明系统的稳定性和高效性。
    使用建议
    - 安装位置选择:应选择通风良好的位置,避免高温和潮湿环境。
    - 散热考虑:ODLC-45系列最大外壳温度为85℃,建议在安装时注意散热问题,以避免温度过高导致故障。
    - 保护措施:在安装过程中,确保电源输入符合规定的电压范围,并采取必要的保护措施,如安装保险丝等。

    兼容性和支持


    - 兼容性:ODLC-45系列可与其他主流品牌和型号的LED灯具兼容,但需确保其符合同一电气规范和标准。
    - 厂商支持:制造商提供了详尽的技术文档和支持服务,客户可以通过官方渠道获取相关的技术支持和售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 驱动器不工作 | 检查电源输入是否正确连接,检查电路是否有断路或短路现象 |
    | 灯光亮度不稳定 | 确保输入电压稳定,检查负载是否正常 |
    | 短路保护启动 | 断开电源,检查线路和负载,排除短路情况 |
    | 调光效果不佳 | 确认调光信号线连接正确,检查调光控制器是否正常 |

    总结和推荐


    ODLC-45系列恒流模式LED驱动器凭借其卓越的性能和广泛的应用范围,已成为市场上备受推崇的产品。它不仅在效率和稳定性方面表现出色,还拥有完善的保护功能和易于集成的设计。对于追求高品质、高可靠性的照明应用来说,ODLC-45系列无疑是一个理想的选择。强烈推荐使用此款驱动器来提升您的照明系统性能。

ODLC-45-350参数

参数
最小输入电压 90V(AC)
电流-输出2 -
电压-输出2 -
输出功率 33W
输出数量 1
最大输入电压 295V(AC)
电压-输出1 -
电压-输出4 -
负载调节 -
电流-输出1 -
电压-输出3 -
长*宽*高 111mm*77mm*28.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

ODLC-45-350数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ODLC-45-350 ODLC-45-350数据手册

ODLC-45-350封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.4221 ¥ 165.6709
5+ $ 18.3508 ¥ 156.5327
25+ $ 17.4056 ¥ 148.4695
100+ $ 16.8258 ¥ 143.5241
250+ $ 16.2712 ¥ 138.7937
库存: 42
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 165.67
直接购买
加入购物车
