首页  >  产品百科  >  ELG-75-C500

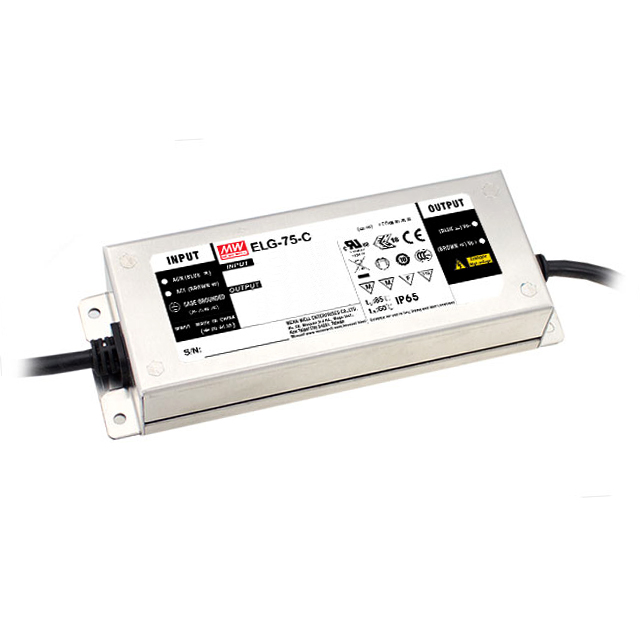

ELG-75-C500

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 75W 1 100V(AC) 305V(AC) 500mA 导线安装,底座安装 156mm*63mm*35.5mm
供应商型号: ELG-75-C500
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 ELG-75-C500

ELG-75-C500概述

    60~75W Constant Current Mode LED Driver ELG-75-C 系列技术手册

    产品简介


    60~75W Constant Current Mode LED 驱动器ELG-75-C系列是一款高效率、高性能的驱动解决方案,适用于各种LED照明系统。该系列产品提供多种输出电流配置,确保广泛的适用性。ELG-75-C系列以其卓越的稳定性、效率和可靠性而著称,在商业照明、工业照明以及户外照明等场合得到广泛应用。

    技术参数


    以下是ELG-75-C系列的技术规格:
    | 参数 | 规格 |
    | : | : |
    | 输出电流范围 | 250mA ~ 1400mA |
    | 输出功率 | 75W |
    | 输入电压范围 | 100VAC ~ 305VAC |
    | 输出电压范围 | 142VDC ~ 431VDC |
    | 功率因数(PF) | 0.92(277VAC),0.95(230VAC),0.97(115VAC) |
    | 效率 | 最高达91% |
    | 频率范围 | 47 ~ 63Hz |
    | 工作温度范围 | -40℃ ~ +80℃ |
    | 存储温度 | -40℃ ~ +85℃ |
    | 震动耐受度 | 10 ~ 500Hz, 5G, 12min/周期 |
    | 绝缘耐压 | 输入到输出:3.75KVAC,输入到接地:2.0KVAC,输出到接地:1.5KVAC |
    | 漏电流 | <0.75mA/277VAC |

    产品特点和优势


    - 高效能:ELG-75-C系列的最大效率可达91%,显著提高能源利用率。
    - 宽输入电压范围:支持100VAC至305VAC的宽泛输入电压范围,适应不同地区的电源标准。
    - 稳定的电流输出:内置恒流控制电路,确保电流输出稳定,提高灯具寿命。
    - 防护等级高:符合IP65/IP67标准,适用于严苛的工业和户外环境。
    - 智能调光功能:支持DALI信号及智能定时调光功能,适用于住宅、街道和隧道照明。

    应用案例和使用建议


    ELG-75-C系列广泛应用于商业照明、工业照明和户外照明。例如,在住宅照明应用中,可以通过设置特定的调光曲线来模拟自然光照变化;在街道照明中,可以根据需要调整不同时间段的亮度。
    使用建议:
    - 确保在安装过程中正确连接PE线,以保证良好的电磁兼容性(EMC)。
    - 根据负载需求选择合适的型号,并进行必要的降额操作。
    - 使用时注意散热,特别是在高温环境下工作时,保持适当的空气流通。

    兼容性和支持


    - 兼容性:该产品支持多种调光方式,如0~10VDC、PWM信号和电阻调光,同时支持DALI信号接口。
    - 支持和服务:如果您遇到任何兼容性问题或需要进一步技术支持,请联系制造商MEAN WELL。

    常见问题与解决方案


    - 问题:启动电流过高?
    - 解决方案:检查输入电源是否稳定,必要时可添加外部滤波器。
    - 问题:调光不均匀?
    - 解决方案:确保所有接线正确,特别是调光信号线。
    - 问题:温度过高?
    - 解决方案:增加散热措施,确保良好的空气流通。

    总结和推荐


    ELG-75-C系列是市面上一款非常出色的LED驱动器。它的高效率、宽电压范围、智能调光功能以及良好的保护性能使其成为许多商业和工业应用的理想选择。如果您正在寻找一款稳定可靠且易于集成的LED驱动器,那么ELG-75-C系列是一个值得考虑的选择。强烈推荐给需要高效、稳定LED照明解决方案的用户。

ELG-75-C500参数

参数
电压-输出1 -
输出数量 1
电流-输出2 -
电压-输出2 -
输出功率 75W
负载调节 -
电流-输出1 500mA
电压-输出3 -
最大输入电压 305V(AC)
电压-输出4 -
最小输入电压 100V(AC)
长*宽*高 156mm*63mm*35.5mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ELG-75-C500数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-75-C500 ELG-75-C500数据手册

ELG-75-C500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.685 ¥ 310.722
5+ $ 33.136 ¥ 275.5122
10+ $ 32.264 ¥ 268.2618
20+ $ 31.376 ¥ 260.7405
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 310.72
直接购买
加入购物车
