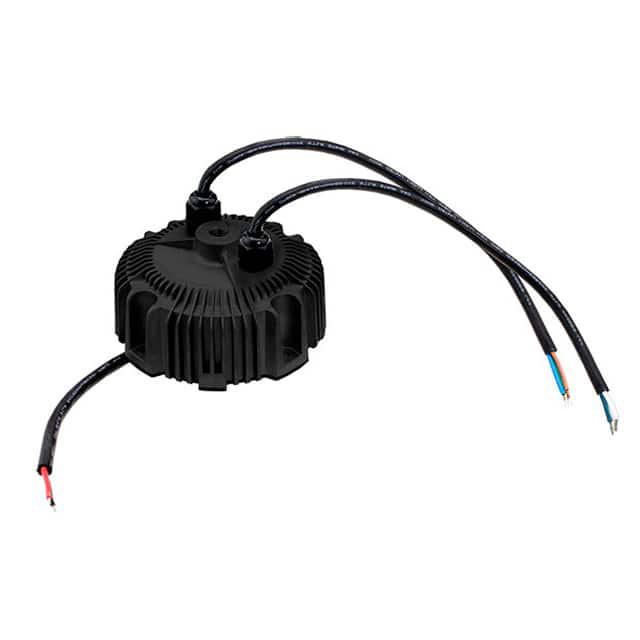

HBG-100-24B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 96W 1 90V(AC) 305V(AC) 4A 导线安装,底座安装 130mm*130mm*66.5mm
供应商型号: SCE-HBG-100-24B
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HBG-100-24B

HBG-100-24B概述

    HBG-100系列LED驱动器:产品综述和技术指南

    1. 产品简介


    HBG-100系列是一款恒流模式的LED驱动器,专为高功率应用设计。该驱动器适用于照明系统,能够提供高达100W的输出功率。其主要功能是将交流电源转换为稳定且精确的直流电流,以确保LED灯具的正常工作。HBG-100系列广泛应用于室内和室外照明系统,如舞台灯光、高压灯和吊链聚光灯等。

    2. 技术参数


    HBG-100系列的主要技术规格如下:
    - 输入电压范围:90~305VAC(127~431VDC)
    - 频率范围:47~63Hz
    - 功率因数:>0.96(115VAC),>0.96(230VAC),>0.94(277VAC)
    - 效率(典型值):95~108%
    - 输入电流(典型值):1.1A(115VAC),0.5A(230VAC),0.45A(277VAC)
    - 浪涌电流(典型值):<75A(测量时间为550ms)
    - 泄漏电流:<0.75mA(277VAC)
    - 安全标准:符合EN55015、EN61000-3-2、EN61000-3-3、EN61547、GB17743和GB17625.1标准
    - 工作温度范围:-40~+85℃
    - 储存温度范围:-40~+80℃
    - 总谐波失真(THD):<20%

    3. 产品特点和优势


    HBG-100系列具有以下独特的功能和优势:
    - 高效率:高达95~108%,适用于节能和环保要求较高的场合。
    - 宽输入电压范围:90~305VAC,适用于多种电网条件。
    - 优秀的功率因数校正(PFC):>0.96,减少对电网的干扰。
    - 过温保护:内置温度传感器,防止因过热而损坏。
    - 防潮和防水设计:达到IP65/IP67防护等级,适合户外安装。

    4. 应用案例和使用建议


    HBG-100系列的应用案例广泛,可以用于大型商业建筑的高压灯、户外体育场馆的聚光灯等。为了确保最佳性能,建议遵循以下几点使用建议:
    - 在极端温度条件下使用时,要考虑到温度对效率和寿命的影响。
    - 安装时注意保持通风良好,避免因过热导致故障。
    - 确保LED灯具的总功耗不超过驱动器的最大负载能力。

    5. 兼容性和支持


    HBG-100系列与其他电子元器件具有良好的兼容性,例如DALI协议支持。厂商提供了详尽的技术文档和客户服务,确保客户能够在使用过程中获得及时的支持和帮助。

    6. 常见问题与解决方案


    常见的问题及解决方法如下:
    - 问题:驱动器启动时有较大电流冲击。
    - 解决办法:检查输入线路是否有短路或接触不良的情况,更换合适的断路器。

    - 问题:LED灯不亮或闪烁。
    - 解决办法:检查连接线是否松动或错误接线,确认电源电压和电流匹配。

    7. 总结和推荐


    HBG-100系列LED驱动器以其卓越的性能、稳定的输出和广泛的适用性,在市场上具备极强的竞争力。我们强烈推荐这款驱动器用于高功率LED照明系统的应用。如果您正在寻找一个高效、可靠且易于安装的解决方案,HBG-100系列将是您的理想选择。

HBG-100-24B参数

参数
负载调节 -
电压-输出1 -
输出数量 1
电压-输出4 -
电流-输出1 4A
电压-输出3 -
输出功率 96W
电压-输出2 -
最大输入电压 305V(AC)
电流-输出2 -
最小输入电压 90V(AC)
长*宽*高 130mm*130mm*66.5mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HBG-100-24B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HBG-100-24B HBG-100-24B数据手册

HBG-100-24B封装设计

查看详情并下载
Symbol
Footprint
3D Model
