首页  >  产品百科  >  NPF-90D-15

NPF-90D-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well LED驱动电源 , 90W, IP67, 可调光
供应商型号: 4371903
供应商: 海外现货
标准整包数: 1

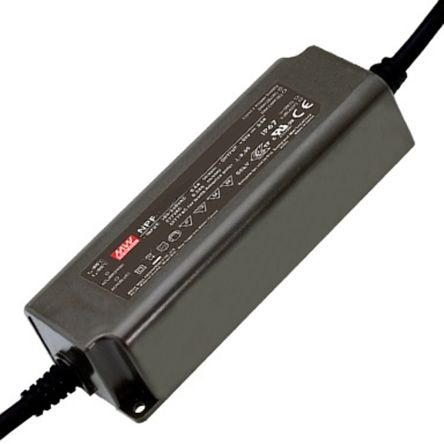

MEAN WELL/台湾明纬 开关电源 NPF-90D-15

NPF-90D-15概述

    # 90W 单输出 LED 驱动器 NPF-90D 系列技术手册

    产品简介


    NPF-90D 系列是 MEAN WELL 推出的一款高性能单输出 LED 驱动器,具有 90W 的额定功率和恒流输出模式,专为 LED 照明系统设计。该系列支持 90~305VAC 的输入电压范围,能够在宽电压范围内稳定运行,适用于室内照明、商业照明及户外防水照明等多种应用场合。
    主要特点
    - 恒流输出模式:直接驱动 LED 模块。
    - 宽电压输入范围:90~305VAC。
    - 超高效率:最高可达 90.5%,在同类产品中表现优异。
    - 多种型号可选:提供 12V、15V、20V、24V、30V、36V、42V、48V 和 54V 输出电压版本。
    - 严格的安全标准:符合 EN55015、EN61000-3-2 Class C、EN61000-3-3 等多项国际安全认证。

    技术参数


    以下是 NPF-90D 系列的主要技术参数汇总:
    | 参数类别 | 具体数值 |

    | 输入电压范围 | 90~305VAC |
    | 输出电流范围 | 1.67~7.5A |
    | 输出电压范围 | 12~54VDC |
    | 功率效率 | 最高可达 90.5% |
    | 工作温度范围 | -40℃~+85℃ |
    | 最大温升 | Tcase=+85℃ |
    | 工作湿度范围 | 20%~95%RH(非冷凝) |
    | 短路保护 | hiccup 模式,故障消除后自动恢复 |
    | 过压保护 | 自动恢复 |
    | 过温保护 | 自动恢复 |

    产品特点和优势


    NPF-90D 系列以其卓越的性能和稳定性在众多 LED 驱动器中脱颖而出。以下是其主要特点和优势:
    1. 高效率设计:采用先进的 PFC 和 PWM 控制电路,确保在各种负载条件下的高效运行。
    2. 宽电压输入范围:适应不同国家和地区的电网电压,无需额外调整即可直接使用。
    3. 坚固耐用:具备良好的抗振动和冲击能力,适合恶劣的工作环境。
    4. 多功能调光功能:支持 0~10VDC、10V PWM 信号和电阻调光,满足不同应用场景的需求。
    5. 全面的安全保护:内置短路、过压和过温保护机制,保障设备和系统的长期稳定运行。

    应用案例和使用建议


    应用案例
    - 商业照明:用于商场、酒店、办公楼等场所的室内照明。
    - 户外照明:适用于路灯、景观灯等需要防水防尘的室外环境。
    - 工业照明:应用于工厂车间、仓库等对光照要求较高的工业环境。
    使用建议
    - 在安装前,请确保电源与 LED 模块的电压和电流匹配。
    - 建议将驱动器安装在通风良好的位置,以防止过热。
    - 如需调光功能,可根据实际需求选择合适的调光方式,并正确连接调光信号源。

    兼容性和支持


    NPF-90D 系列与多种 LED 模块兼容,用户可以根据具体需求选择合适的型号。此外,MEAN WELL 提供全面的技术支持和售后服务,包括产品手册下载、技术支持热线等,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电流不稳定 | 检查输入电压是否在规定范围内 |
    | 设备无法启动 | 检查接线是否正确 |
    | 输出电压异常 | 联系 MEAN WELL 技术支持 |

    总结和推荐


    NPF-90D 系列以其卓越的性能、可靠的安全性和广泛的应用场景成为 LED 驱动器领域的佼佼者。无论是商业照明还是户外照明,这款产品都能提供稳定、高效的电力供应。我们强烈推荐这一系列产品给需要高质量 LED 驱动解决方案的用户。如果您正在寻找一款兼具性能和性价比的 LED 驱动器,NPF-90D 系列将是您的理想选择。

NPF-90D-15参数

参数
电压-输出3 -
输出功率 90W
电压-输出1 -
电流-输出1 6A
电流-输出2 -
输出数量 1
电压-输出4 -
最大输入电压 305V(AC)
最小输入电压 90V(AC)
负载调节 -
电压-输出2 -
长*宽*高 171mm*63mm*37.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

NPF-90D-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NPF-90D-15 NPF-90D-15数据手册

NPF-90D-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 339.4592
5+ ¥ 333.3975
10+ ¥ 333.3975
18+ ¥ 333.3975
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 339.45
直接购买
加入购物车
