ELG-200-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 192W 1 100V(AC) 305V(AC) 16A 12.8V 导线安装,底座安装 220mm*71mm*37.5mm
供应商型号: ELG-200-12
供应商: Master
标准整包数: 1

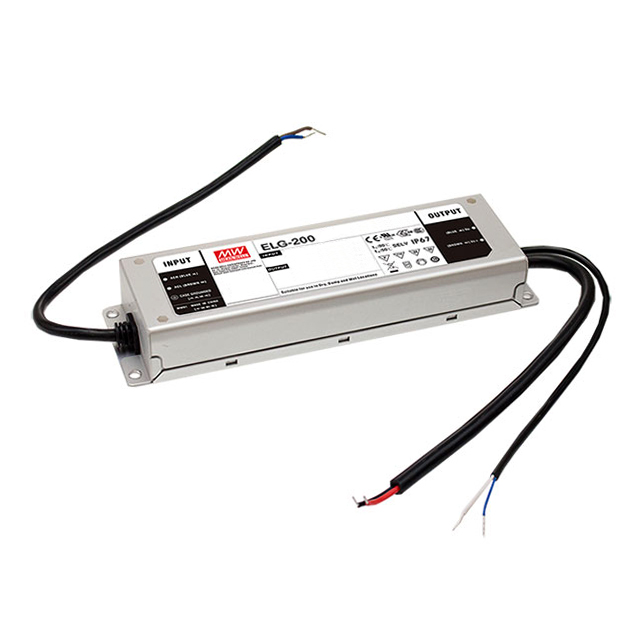

MEAN WELL/台湾明纬 开关电源 ELG-200-12

ELG-200-12概述


    产品简介


    ELG-200系列是一款高效的恒压+恒流LED驱动器,输出功率范围为144W到200W。它主要用于需要精确控制电流和电压的LED照明系统中,特别是在户外、工业和商业照明领域。ELG-200系列具有广泛的电压和电流调节范围,能够满足不同LED负载的需求。

    技术参数


    - 输入电压范围:100VAC~180VAC(85VAC~264VAC)
    - 输出电压范围:12V~63V(具体型号不同)
    - 额定输出电流:5.55A~16A(具体型号不同)
    - 最大输出功率:200W
    - 工作频率范围:47~63Hz
    - 功率因数:0.92~0.97
    - 效率:最高可达93%
    - 过载保护:短路保护、过温保护、过压保护
    - 启动时间:510μs
    - 工作温度范围:-40°C~+90°C
    - 储存温度:-40°C~+90°C
    - 保护等级:IP65/IP67
    - 使用寿命:≥200.8K小时(MIL-HDBK-217F)
    - 重量:约1.22kg

    产品特点和优势


    ELG-200系列的主要优势包括高效率、宽电压和电流调节范围、良好的保护机制、紧凑的设计以及符合国际安全标准。这些特性使得它非常适合用于要求苛刻的工业和商业应用。此外,其高可靠性、宽工作温度范围使其在各种恶劣环境中都能稳定运行。

    应用案例和使用建议


    ELG-200系列广泛应用于室内和室外照明项目,如工厂照明、街道照明、隧道照明等。例如,在一个隧道照明应用中,可以使用ELG-200-24型号,根据预先设定的时间表和电流水平进行自动调光。使用建议如下:
    - 确保安装时充分散热以避免过热。
    - 使用适当的线缆和连接器以确保电路的安全性和稳定性。
    - 根据负载调整电源参数以获得最佳效果。

    兼容性和支持


    ELG-200系列与市场上大多数LED灯具兼容,支持多种调光方式,包括0~10VDC、10V PWM信号和电阻调光。厂商提供了详细的技术文档和客户支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:设备无法正常启动
    - 解决办法:检查输入电压是否在规定范围内,确认接线正确且没有松动。
    2. 问题:设备在使用过程中突然关闭
    - 解决办法:查看是否有过载或短路现象,确保负载在额定范围内。
    3. 问题:输出电流不稳定
    - 解决办法:检查负载是否变化过大,确保负载稳定并适当调整电源参数。

    总结和推荐


    ELG-200系列以其出色的性能、广泛的应用场景和可靠的保护机制,成为了一款非常值得推荐的LED驱动器。无论是对于专业照明工程师还是普通用户,都是一个可靠的选择。它的高效率、宽调节范围和良好的兼容性使其适用于各种复杂的照明项目。因此,强烈推荐使用ELG-200系列LED驱动器。

ELG-200-12参数

参数
电流-输出2 -
负载调节 -
电压-输出2 -
电压-输出4 -
电压-输出1 12.8V
最小输入电压 100V(AC)
输出功率 192W
电压-输出3 -
输出数量 1
最大输入电压 305V(AC)
电流-输出1 16A
长*宽*高 220mm*71mm*37.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

ELG-200-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 ELG-200-12 ELG-200-12数据手册

ELG-200-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
